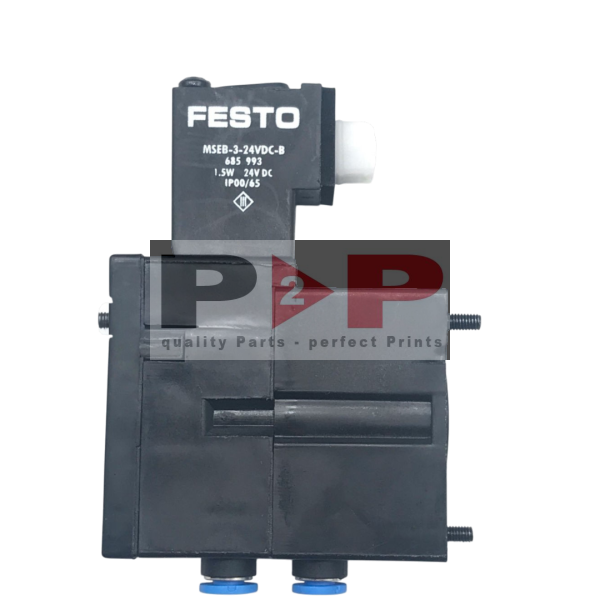

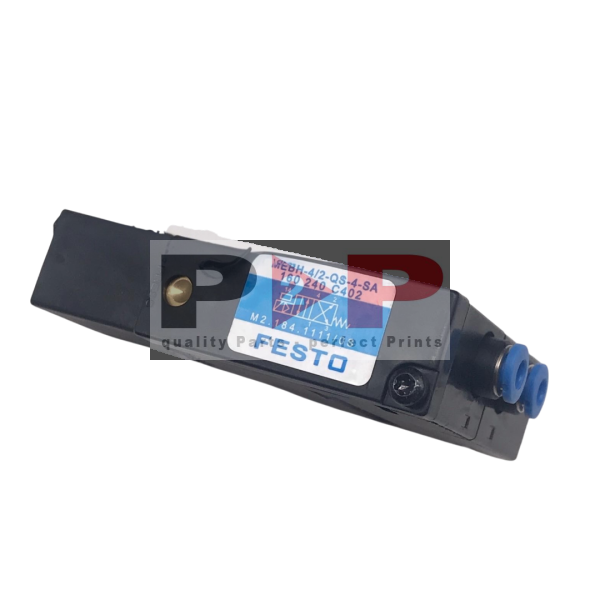

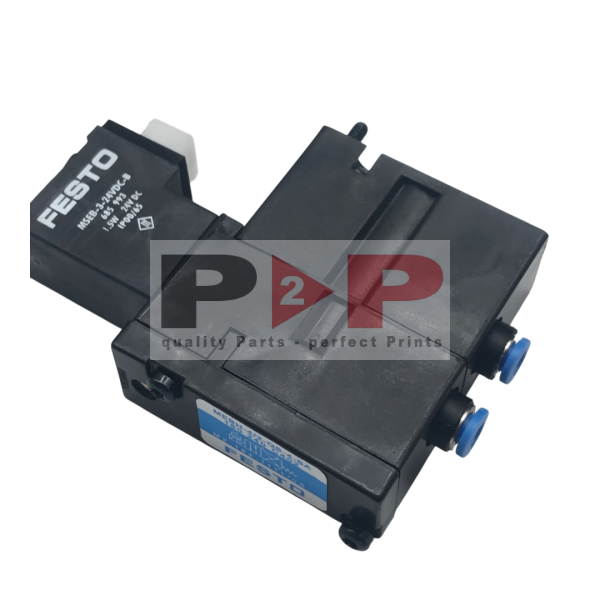

Van điện từ chia khí đầu hút Heidelberg – Mã phụ tùng: M2.184.1111/05 MEBH-4/2-QS-4-SA

Mô tả chung

Van điện từ chia khí đầu hút (Part Number: M2.184.1111/05 – MEBH-4/2-QS-4-SA) là linh kiện khí nén cao cấp chuyên dụng trong hệ thống cấp phôi và truyền khí của dòng máy in offset công nghiệp Heidelberg. Với nhiệm vụ điều tiết, đóng mở và phân phối dòng khí nén chính xác theo nhịp hoạt động của đầu hút giấy (Feeder Head), van đóng vai trò quyết định đến độ ổn định, lực hút và tốc độ tách tờ in.

Trong quy trình vận hành máy in offset tốc độ cao, từng chu kỳ hút, giữ và nhả giấy diễn ra liên tục với tần suất hàng nghìn lần mỗi giờ. Bất kỳ sự gián đoạn hay suy giảm áp suất khí nào tại đầu hút cũng có thể dẫn đến hiện tượng hút đôi, bỏ tờ, lệch tay nhíp hoặc gây kẹt giấy. Sản phẩm van chia khí M2.184.1111/05 được sản xuất với độ chính xác cơ khí tuyệt đối, vỏ kim loại chắc chắn cùng cuộn coil phản hồi cực nhanh, giúp duy trì lưu lượng khí ổn định, chống rò rỉ khí nén và tối ưu hóa năng suất vận hành cho toàn bộ dây chuyền in.

Bề mặt van được xử lý chống ăn mòn và chịu được môi trường làm việc khắc nghiệt có nhiều bụi mực, bụi giấy và dầu mỡ công nghiệp. Hệ thống cổng nối khí đạt tiêu chuẩn kỹ thuật khắt khe, giúp việc tháo lắp, bảo trì diễn ra nhanh chóng, hạn chế tối đa thời gian dừng máy (downtime).

Thông số kỹ thuật

• Loại linh kiện: Van điện từ chia khí / Van khí nén đầu hút (Solenoid Valve)

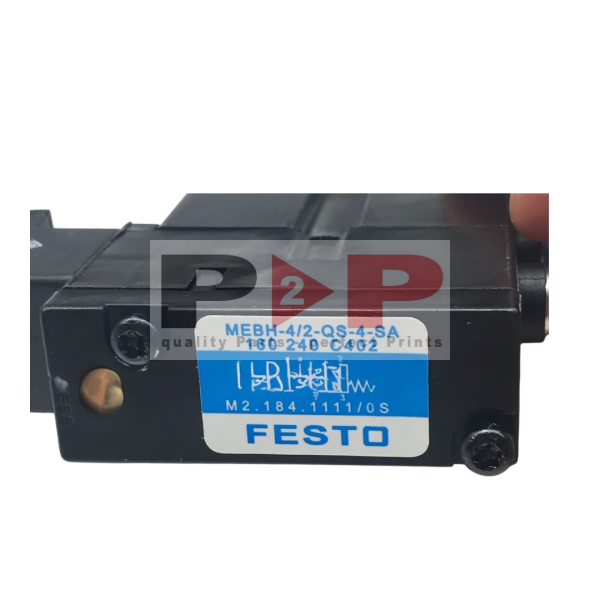

• Ký hiệu kỹ thuật: MEBH-4/2-QS-4-SA

• Số cổng / Số vị trí: Van 4/2 (4 cổng, 2 vị trí điều khiển)

• Chức năng khí nén: Điều khiển phân phối dòng khí hút / thổi khí nén

• Chuẩn kết nối ống khí: Đầu nối nhanh QS-4 (đường kính ống 4mm)

• Trọng lượng đóng gói: 0.3 kg (300g)

• Kích thước đóng gói: 10 x 10 x 8 cm

• Môi chất làm việc: Khí nén đã qua xử lý (lọc sạch và tách ẩm)

• Áp suất vận hành: Đáp ứng tiêu chuẩn áp suất khí nén đầu hút máy in offset

Ứng dụng hoặc Vị trí lắp đặt

• Vị trí lắp đặt: Van điện từ M2.184.1111/05 được lắp đặt tại cụm đầu hút giấy (Feeder Board / Suction Head), thuộc hệ thống cấp phôi đầu vào của máy in offset. Van kết nối trực tiếp với đường ống dẫn khí nén chính và các vòi hút / vòi thổi tách giấy.

• Ứng dụng thực tế:

  • Điều khiển nhịp hút và nhả tờ in từ xấp giấy vào bảng chuyển giấy.

  • Phân phối khí nén cho các núm hút cao su, cuộn thổi tách biên giấy.

  • Đảm bảo nhịp hoạt động đồng bộ chính xác với hệ thống cơ khí và bộ đếm tờ của máy in.

Các dòng máy tương thích

Van chia khí M2.184.1111/05 thích hợp sử dụng cho nhiều khổ máy và thế hệ máy in offset Heidelberg, bao gồm:

• Heidelberg Speedmaster SM series: SM 52, SM 74, SM 102

• Heidelberg Speedmaster CD series: CD 74, CD 102

• Heidelberg Printmaster PM series: PM 52, PM 74

• Heidelberg MO / GTO series: GTO 52, MO (các dòng tích hợp đầu hút nâng cấp)

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Van điện từ chia khí nén là linh kiện chấp hành chịu tần suất đóng mở liên tục và áp lực cơ học cao. Theo khuyến nghị từ các kỹ sư bảo trì máy in offset chuyên nghiệp:

• Kiểm tra định kỳ: Nên kiểm tra độ kín khí, lực hút và đo điện trở cuộn coil van mỗi 3 – 6 tháng/lần hoặc sau mỗi 5.000 giờ vận hành.

• Chu kỳ thay thế dự phòng: Chu kỳ tuổi thọ trung bình của van chia khí là từ 12 – 18 tháng (hoặc sau khoảng 15 – 20 triệu lượt hút giấy tùy theo cường độ làm việc của nhà in).

• Dấu hiệu cần thay thế ngay:

  • Máy xuất hiện tình trạng hút giấy không đều, bỏ tờ hoặc nhả giấy chậm gây kẹt giấy tại Feeder.

  • Phát hiện rò rỉ khí nén tiếng “sì” lớn tại các đầu nối QS-4 hoặc thân van.

  • Cuộn solenoid bị nóng bất thường, chập chập không nhảy van hoặc phản hồi chậm.

  • Lớp gioăng cao su bên trong van bị lão hóa, xước do bụi giấy và cặn dầu khí nén đi vào.

• Lưu ý bảo dưỡng: Để kéo dài tuổi thọ của van, nhà in cần đảm bảo hệ thống khí nén trung tâm luôn được trang bị bộ lọc tách nước và bộ lọc bụi bẩn đạt chuẩn.
