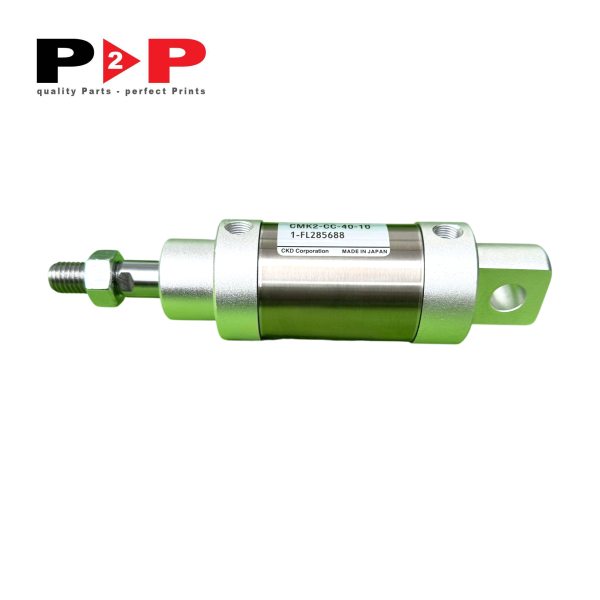

Xylanh khí nén dùng cho máy in offset– Mã phụ tùng: CMK2-CC-40-10

Mô tả chung

Xylanh khí nén dùng cho máy in offset – Mã phụ tùng: CMK2-CC-40-10 là thiết bị truyền động khí nén dạng thân tròn chuyên dụng, đóng vai trò chuyển đổi năng lượng của khí nén thành cơ năng chuyển động tịnh tiến. Sản phẩm thuộc dòng xylanh tiêu chuẩn CMK2, nổi bật với thiết kế nhỏ gọn, kết cấu chắc chắn và khả năng hoạt động ổn định trong các hệ thống tự động hóa công nghiệp đòi hỏi độ chính xác cao.

Với đường kính nòng 40 mm và hành trình làm việc 10 mm, sản phẩm đáp ứng hoàn hảo các chuyển động đẩy, kẹp, nâng hạ hoặc định vị khoảng cách ngắn. Thân xylanh được chế tạo từ chất liệu thép không gỉ (Inox) chống ăn mòn cao, kết hợp cùng các đầu nắp hợp kim nhôm đúc mang lại khả năng chịu lực tối ưu và kéo dài tuổi thọ vận hành. Thiết kế kiểu gá lắp đế đuôi (Eye Bracket – Mã CC) cho phép xylanh chuyển động linh hoạt theo góc xoay nhất định, giảm thiểu hiện tượng lệch tâm hay gãy cần do tác động lực lệch dòng trong quá trình hoạt động.

Nhờ chuẩn kết nối ren thông dụng và khả năng đáp ứng dải áp suất rộng, xylanh khí nén CMK2-CC-40-10 là giải pháp tối ưu chi phí và hiệu suất cho các dây chuyền đóng gói, lắp ráp linh kiện, cơ khí chế tạo và tự động hóa nhà máy.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

1. Ứng dụng thực tế

• Hệ thống đóng gói & dán nhãn: Dùng trong các cơ cấu gạt sản phẩm, ép nhãn tự động hoặc định vị bao bì nhờ hành trình ngắn 10 mm dạt độ chính xác cao.

• Dây chuyền lắp ráp tự động: Sử dụng làm cơ cấu kẹp giữ chi tiết, đẩy linh kiện điện tử, cơ khí nhỏ vào vị trí thao tác.

• Ngành chế biến thực phẩm & dược phẩm: Nhờ thân thép không gỉ chống oxy hóa, thiết bị đáp ứng tốt tiêu chuẩn an toàn vệ sinh trong môi trường đóng gói thực phẩm và dược phẩm.

• Thiết bị kiểm tra & phân loại: Đóng vai trò là cơ cấu chấp hành chuyển hướng hoặc chặn sản phẩm trong các chuyền phân loại tự động.

2. Vị trí lắp đặt

• Lắp đặt tại phía sau đế cơ cấu chuyển động thông qua mắt gá phía sau (Eye Bracket) kết hợp với chốt gá đuôi.

• Kết nối trực tiếp với cần đẩy qua đầu ren của ty xylanh để truyền lực tịnh tiến tới gá kẹp hoặc bàn nâng.

• Vị trí cổng cấp khí Rc 1/8 kết nối với ống dẫn khí nén thông qua các đầu nối nhanh (Quick Fittings) tiết diện 6mm hoặc 8mm.

Các dòng máy tương thích

Xylanh khí nén dùng cho máy in offset CMK2-CC-40-10 có tính chuẩn hóa cao, tương thích tốt với nhiều hệ thống và dòng máy công nghiệp sử dụng thiết bị khí nén của hãng CKD:

• Hệ thống máy đóng gói CKD Series: FFS-100, FFS-200, VP-300.

• Cơ cấu gạt & chuyển hướng phôi: Dòng chuyền tải tự động CKD Conveyor System A20, A40.

• Máy kẹp & gá lắp linh kiện: CKD Module Work-Handling System MWH-40.

• Bàn thao tác tự động: Các mô-đun khí nén CKD Pneumatic Slide Table Series.

• Các dòng máy dùng chung cơ cấu CMK2: CMK2-00-40, CMK2-LB-40, CMK2-FA-40, CMK2-FB-40 (có thể thay thế tương đương khi sử dụng đúng kiểu gá lắp CC).

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Để duy trì hiệu suất hoạt động liên tục và hạn chế rủi ro dừng dây chuyền đột ngột, chu kỳ bảo dưỡng và thay thế cho xylanh khí nén CMK2-CC-40-10 được khuyến nghị như sau:

1. Chu kỳ vận hành chuẩn:

   • Thay thế định kỳ sau 10.000.000 lần hành trình (chu kỳ) hoặc 12 – 18 tháng hoạt động liên tục (tùy điều kiện nào đến trước).

2. Kiểm tra định kỳ (3 – 6 tháng/lần):

   • Phốt ti (Rod Seal) và Phốt pít-tông: Kiểm tra hiện tượng rò rỉ khí xung quanh ty xylanh hoặc qua các cổng xả khí của van điều khiển.

   • Bề mặt ti xylanh: Kiểm tra xem có vết trầy xước, cong vênh hay bám bụi bẩn kim loại làm hỏng phốt làm kín hay không.

   • Chất lượng khí nén: Đảm bảo hệ thống có bộ lọc khí (Filter) và bộ tách nước hoạt động tốt. Khí nén chứa nhiều hơi nước hoặc tạp chất sẽ làm giảm 50% tuổi thọ phốt và xy lanh.

3. Dấu hiệu cần thay thế ngay:

   • Xylanh bị xì khí liên tục ở đầu ty hoặc cổng khí.

   • Chuyển động giật cục, không êm dù áp suất cấp đã ổn định.

   • Bị kẹt hành trình hoặc lực đẩy bị giảm rõ rệt so với thiết kế ban đầu.
