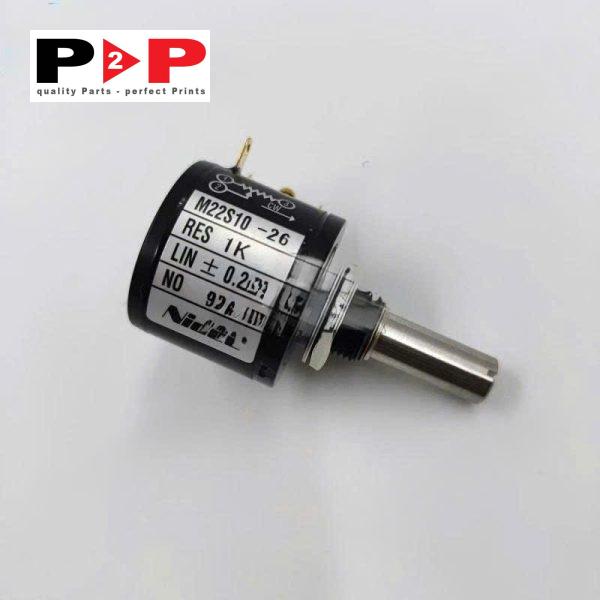

Biến trở máy in offset Komori – Mã phụ tùng: M22S10

Mô tả chung

Biến trở máy in offset Komori (mã phụ tùng M22S10) là linh kiện điện tử chính xác cao, giữ vai trò quan trọng trong việc thu thập và phản hồi vị trí (position feedback) trên các dòng máy in offset tự động. Nhờ khả năng đo đạc chính xác góc xoay và vị trí vận hành, thiết bị cung cấp tín hiệu điện trở liên tục và ổn định về hệ thống điều khiển trung tâm (như hệ thống PQC), giúp máy kiểm soát chính xác mức độ mực, nước cũng như các chuyển động cơ học khác trong toàn bộ quy trình in ấn.

Sản phẩm được thiết kế theo chuẩn dạng biến trở xoay nhiều vòng (10 vòng – 10-turn multi-turn wirewound potentiometer), mang lại độ tinh chỉnh mượt mà, hạn chế sai số và giảm thiểu hiện tượng nhiễu tín hiệu. Việc thay thế kịp thời biến trở M22S10 giúp hệ thống vận hành trơn tru, duy trì chất lượng bản in đồng đều, hạn chế tình trạng sai lệch màu mực hoặc hỏng hóc dây chuyền sản xuất do tín hiệu phản hồi không chính xác.

Thông số kỹ thuật

• Loại linh kiện: Biến trở xoay chính xác nhiều vòng (Multi-turn Wirewound Potentiometer / Encoder Potentiometer)

• Mã sản phẩm / Model: M22S10 (Phiên bản tương thích: M22S10-26, M22S10-26A, 5GK-9901-01I, 5GK-N300-010)

• Số vòng xoay cơ học: 10 vòng (10-turn)

• Giải điện trở định mức: 200Ω, 1KΩ, 2KΩ, 5KΩ, 10KΩ (tùy cấu hình động cơ/hệ thống)

• Độ tuyến tính độc lập (Linearity): ±0.2%

• Dạng dây kết nối: Trục xoay cơ học tích hợp các đầu chân hàn/dây dẫn truyền tín hiệu

• Trọng lượng trung bình: ~0.05 kg

• Cấp ứng dụng: Ngành in offset công nghiệp

Ứng dụng hoặc Vị trí lắp đặt

Biến trở máy in offset Komori M22S10 được lắp đặt phổ biến tại các cụm chi tiết cơ điện cần phản hồi vị trí chính xác cao trên hệ thống máy in offset:

• Mô-tơ gạt mực / Động cơ cấp mực (Ink Feed Motor / Ink Key Motor): Phản hồi chính xác vị trí mở của từng phím mực để điều phối lượng mực cấp cho từng vùng bản in.

• Cụm điều khiển lô nước (Dampening System): Đo lượng cân bằng ẩm và điều tiết mực – nước.

• Cụm định vị lô / Cụm căn chỉnh lô truyền: Đảm bảo khoảng cách và vị trí chính xác của hệ thống trục xoay.

Các dòng máy tương thích

Linh kiện tương thích tốt với nhiều dòng máy in offset Komori đời cũ và đời mới, bao gồm:

• Komori Lithrone L28, L40, L44, L50

• Komori Spica series (Spica 26, Spica 29)

• Komori Enthron series (Enthron 26, Enthron 29)

• Komori LS series (LS40, LS29)

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Biến trở máy in offset Komori xoay cơ học là linh kiện hao mòn chịu ma sát cơ học liên tục trong suốt quá trình máy vận hành.

• Chu kỳ thay thế khuyến nghị: Từ 12 – 24 tháng hoạt động liên tục (hoặc khoảng 50.000 đến 100.000 lượt xoay/vận hành).

• Dấu hiệu cần kiểm tra & thay thế ngay:

  • Hệ thống điều khiển mực / nước báo lỗi phản hồi vị trí (Feedback Signal Error).

  • Lượng mực cấp không đồng đều giữa các phím dù đã điều chỉnh trên bảng điều khiển.

  • Tín hiệu điện trở bị chập chập, chập cản, nhảy giá trị đột ngột khi đo bằng đồng hồ vạn năng.

  • Trục biến trở có dấu hiệu bị kẹt, lỏng hoặc mòn cơ học.
