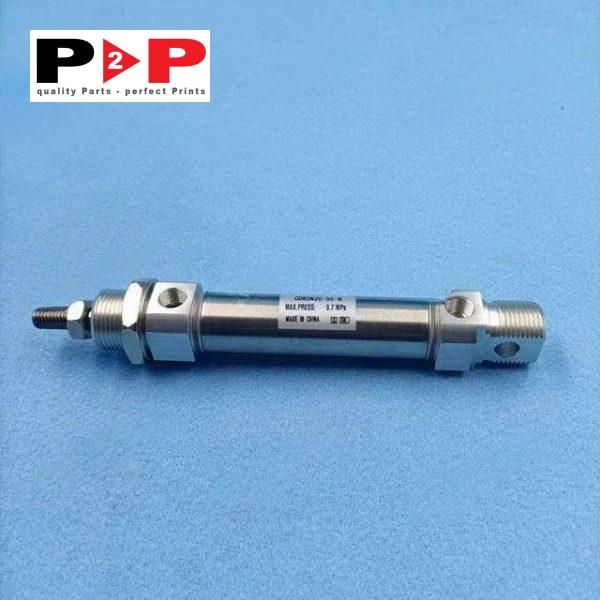

Xi lanh khí nén máy in offset Komori – Mã phụ tùng: CD85N20-50-B

Mô tả chung

Xi lanh khí nén Komori (mã phụ tùng CD85N20-50-B) là linh kiện cơ-khí nén chất lượng cao, đóng vai trò then chốt trong hệ thống điều khiển tự động của các dòng máy in offset công nghiệp Komori. Sản phẩm được thiết kế chuẩn xác nhằm cung cấp chuyển động tịnh tiến mượt mà, tạo ra lực chấp hành tin cậy cho các cơ cấu chấp hành trong dây chuyền in.

Với thiết kế nhỏ gọn, cấu trúc xi lanh tròn đạt chuẩn công nghiệp, phụ tùng này đảm bảo khả năng vận hành bền bỉ dưới áp suất khí nén liên tục, đáp ứng tốc độ hoạt động cực cao của máy in offset hiện đại. Linh kiện giúp tối ưu hóa quy trình đóng/ngắt cơ cấu tự động, giảm thiểu độ trễ thao tác, từ đó duy trì độ chính xác tuyệt đối trong quá trình chồng màu và định vị bản in. Sự ổn định của xi lanh khí nén CD85N20-50-B là yếu tố quan trọng giúp nhà in duy trì chất lượng bản in đồng đều, giảm thời gian dừng máy sự cố (downtime) và nâng cao hiệu suất sản xuất tổng thể.

Thông số kỹ thuật

• Tên linh kiện: Xi lanh khí nén (Pneumatic Cylinder)

• Mã phụ tùng: CD85N20-50-B

• Đường kính nòng (Bore size): 20 mm

• Hành trình Piston (Stroke): 50 mm

• Môi chất hoạt động: Khí nén đã qua lọc và làm sạch

• Dạng chuyển động: Tịnh tiến hai chiều (Double acting)

• Kiểu lắp đặt: Xi lanh tròn tiêu chuẩn, tích hợp ren đầu cần piston

• Môi trường mực tương thích: Hệ thống mực gốc nước (Water-based ink) và mực offset chuẩn

• Trọng lượng bản thân: Khoảng 0.3 kg

• Kích thước đóng gói tiêu chuẩn: 19.5 x 10.5 x 13.5 cm

Ứng dụng hoặc Vị trí lắp đặt

Xi lanh khí nén CD85N20-50-B được ứng dụng đa dạng tại nhiều cụm chi tiết quan trọng trong máy in offset Komori, phụ thuộc vào thiết kế cụ thể của từng đời máy:

• Hệ thống cấp mực và nước (Inking & Dampening System): Đóng vai trò nâng/hạ hoặc tỳ/nhả các lô lô mực, lô cấp nước tự động.

• Cụm lô ép (Impression Cylinder / Blanket Cylinder): Tham gia vào cơ cấu đóng/mở lực ép giữa các trục lô khi bắt đầu hoặc kết thúc quá trình in.

• Cụm định vị bản in và kẹp bản (Plate Clamping Mechanism): Hỗ trợ thao tác kẹp, nhả bản in tự động trong quá trình thay bản nhanh.

• Cụm dẫn hướng và truyền phụ: Điều khiển các chốt chặn, cần gạt hoặc tay kẹp phụ thuộc hệ thống trung chuyển giấy.

Các dòng máy tương thích

Xi lanh CD85N20-50-B tương thích linh hoạt với nhiều dòng máy in offset Komori phổ biến trên thị trường:

• Komori Lithrone series: S26, S28, S40, GL40, GX40

• Komori Enthrone series: E26, E29

• Komori Spica series: Spica 26, Spica 29

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Xi lanh khí nén là phụ tùng tiêu hao do phải chịu ma sát và lực đẩy liên tục trong suốt vòng đời vận hành. Để đảm bảo máy in hoạt động ổn định và không làm gián đoạn tiến độ sản xuất, nhà in nên tuân thủ các khuyến nghị sau:

• Chu kỳ kiểm tra định kỳ:

  • Hàng tháng: Kiểm tra rò rỉ khí nén tại các đầu nối, van xả và phớt làm kín đầu cần piston.

  • Hàng quý: Kiểm tra độ rơ của trục piston, vệ sinh bề mặt cần đẩy để tránh bụi bẩn, mực in bám dính gây xước phớt trong.

• Thời điểm khuyến nghị thay thế:

  • Theo số giờ vận hành: Nên thay thế sau khoảng 8.000 – 12.000 giờ hoạt động hoặc sau 2 – 3 năm sử dụng liên tục (tùy điều kiện nào đến trước).

  • Dấu hiệu hư hỏng cần thay ngay:

    • Xi lanh bị rò rỉ khí nén liên tục (có tiếng rít khí) gây giảm áp suất chấp hành.

    • Chuyển động piston bị giật, không mượt hoặc bị kẹt hành trình.

    • Cần piston bị cong, xước nặng làm hỏng phớt chắn khí.

    • Thời gian phản hồi của cơ cấu bị chậm, làm ảnh hưởng đến nhịp hoạt động chung của cụm in.
