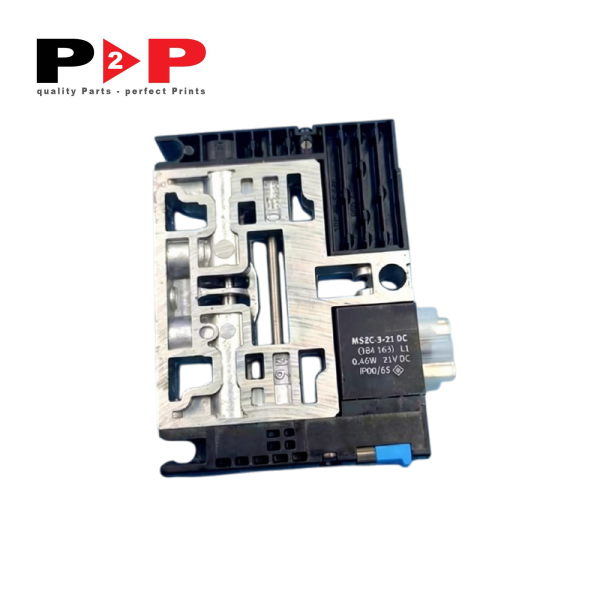

Van chia khí máy in KBA – Mã phụ tùng: MSZC-3-21DC

Mô tả chung

Van chia khí (van điện từ khí nén) mã MSZC-3-21DC là linh kiện cơ khí – khí nén quan trọng, đóng vai trò điều khiển và phân phối dòng khí nén chấp hành trong hệ thống vận hành tự động của máy in offset. Sản phẩm được thiết kế với kích thước cực kỳ nhỏ gọn, tối ưu không gian lắp đặt nhưng vẫn đảm bảo khả năng đóng mở chính xác, tốc độ phản hồi nhanh chóng và duy trì lưu lượng khí ổn định.

Khi hệ thống điều khiển trung tâm phát tín hiệu điện, cuộn hút điện từ của van sẽ nhanh chóng kích hoạt để chuyển đổi trạng thái dòng khí nén. Nhờ đó, các bộ phận chấp hành như xilanh kẹp bản, cơ cấu nâng hạ lô cuộn, bộ phận đóng/mở nhíp kẹp giấy hay hệ thống khí hỗ trợ truyền tờ rơi được vận hành mượt mà, chính xác đến từng milisec. Thiết bị đóng vai trò tối quan trọng trong việc giảm thiểu tối đa tình trạng trễ khí, giúp máy in duy trì tốc độ cao, vận hành liên tục mà không gặp sự cố bỏ nhịp hay lỗi ngắt dán bản.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

Van điện từ chia khí MSZC-3-21DC được lắp đặt tại nhiều vị trí chiến lược trên hệ thống đường khí nén của máy in offset:

• Hệ thống cấp và ra giấy (Feeder & Delivery): Điều khiển các đầu hút giấy, cơ cấu tách tờ giấy in và van xả khí hỗ trợ di chuyển tờ in.

• Cụm lô và kẹp bản in (Plate Cylinder & Clamp): Phân phối khí nén cho xilanh đóng/mở kẹp bản tự động, cơ cấu ép lô mực, lô nước vào khuôn in.

• Cụm ép in & đảo mặt giấy: Điều khiển xilanh đóng/mở áp lực giữa các cụm lô cao su và lô bản in trong quá trình vận hành tốc độ cao.

• Bảng van khí nén trung tâm (Pneumatic Valve Manifold): Lắp tập trung trên các bộ đế van phân phối để điều phối dòng khí đến các vị trí chấp hành phụ trợ trên toàn bộ thân máy.

Các dòng máy tương thích

Linh kiện được thiết kế chuẩn hóa cho các dòng máy in offset khổ lớn và khổ trung:

• KBA Rapida 74 / Rapida 75

• KBA Rapida 105 / Rapida 105 PRO

• KBA Rapida 106

• KBA Rapida 142 / Rapida 162

• Các cụm máy in offset công nghiệp sử dụng chuẩn khí nén điều khiển mã MSZC.

Khuyến nghị về chu kỳ thay thế

Van chia khí nén là chi tiết hoạt động với tần suất rất cao (có thể đóng mở hàng nghìn lần trong mỗi ca sản xuất). Để đảm bảo dây chuyền in ấn không bị gián đoạn đột ngột, người vận hành nên chú ý các khuyến nghị sau:

1. Chu kỳ kiểm tra & bảo dưỡng định kỳ:

   • Mỗi 6 tháng (hoặc 2.000 giờ vận hành): Kiểm tra độ kín khí, vệ sinh bụi bẩn xung quanh đầu nối và kiểm tra điện áp cấp cho cuộn từ. Đảm bảo khí nén đầu vào luôn qua bộ lọc tách nước/tách dầu.

2. Chu kỳ thay thế khuyến nghị:

   • Từ 24 – 36 tháng (hoặc sau khoảng 10.000.000 – 15.000.000 lần đóng mở): Nên chủ động thay mới để tránh hiện tượng lão hóa màng cao su bên trong hoặc yếu cuộn từ.

3. Dấu hiệu cần thay thế ngay:

   • Van bị rò rỉ khí nén liên tục ra đường xả ngay cả khi không kích hoạt.

   • Cuộn từ bị nóng bất thường, cháy cuộn dây hoặc không phản hồi khi có tín hiệu điện điều khiển.

   • Thời gian phản hồi của van chậm, dẫn đến hiện tượng bỏ nhịp kẹp bản, bỏ nhịp hút giấy hoặc báo lỗi áp suất khí trên màn hình điều khiển máy in.
