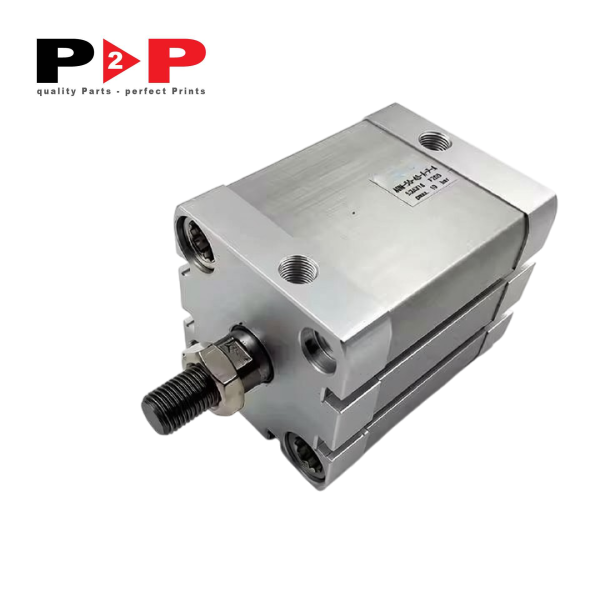

Xilanh khí nén máy in KBA – Mã phụ tùng: ADN-50-40-A-P-A

Mô tả chung

Xilanh khí nén ADN-50-40-A-P-A (mã phụ tùng 536316) là linh kiện chuyển động cơ học chính xác, đóng vai trò quan trọng trong hệ thống chấp hành khí nén của các dòng máy in offset KBA. Sản phẩm được thiết kế dạng xilanh vuông nhỏ gọn (compact cylinder) theo tiêu chuẩn công nghiệp khắt khe, giúp tối ưu hóa không gian lắp đặt bên trong thân máy mà vẫn đảm bảo lực đẩy – kéo ổn định, chính xác tuyệt đối trong suốt quá trình vận hành.

Trong các dòng máy in offset cao cấp, việc đóng/mở các cơ cấu kẹp, nâng hạ lô dẫn mực, lô cấp nước hay điều khiển các tay gạt phụ thuộc rất lớn vào độ chính xác của lực khí nén. Xilanh khí nén KBA ADN-50-40-A-P-A được trang bị piston cơ khí có đệm khí/vòng đệm cao cấp, chịu được tần suất hoạt động liên tục với tốc độ cao mà không bị rò rỉ khí hay giảm áp suất. Nhờ khả năng phản hồi tức thì và vận hành êm ái, phụ tùng này giúp duy trì nhịp hoạt động đồng bộ của hệ thống cơ khí, giảm thiểu độ rung lắc và va đập cơ học trong máy in.

Sử dụng xilanh khí nén chất lượng cao chuẩn mã 536316 giúp máy in offset KBA vận hành ổn định, duy trì chất lượng bản in đồng đều, hạn chế tình trạng lệch màu, lem mực do sự cố đóng mở cơ cấu không chuẩn xác. Đồng thời, linh kiện này cũng góp phần nâng cao tuổi thọ chung cho toàn hệ thống điều khiển khí nén của máy.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

Xilanh khí nén ADN-50-40-A-P-A (536316) được lắp đặt tại các cụm chấp hành chuyển động tự động trong máy in offset KBA. Các vị trí ứng dụng phổ biến bao gồm:

• Cụm điều khiển lô mực và lô nước: Đảm nhận chức năng tì/tách các quả lô mực, lô máng nước vào/ra khỏi lô bản in theo chu kỳ vận hành của máy.

• Cơ cấu kẹp bản in và đóng/mở cơ học: Hỗ trợ quá trình lên bản, tháo bản tự động hoặc bán tự động.

• Hệ thống điều khiển tay gạt và đảo đầu tờ in: Cung cấp lực ép đóng mở chính xác tại cụm truyền tờ in, cụm sấy hoặc bộ phận ra hàng (delivery section).

• Cụm ép lô cao su (Blanket cylinder engagement): Hỗ trợ đóng ép hoặc nhả lực ép giữa lô bản, lô cao su và lô ép định hình.

Các dòng máy tương thích

Phụ tùng xilanh khí nén mã ADN-50-40-A-P-A / 536316 tương thích tốt với nhiều dòng máy in offset thương hiệu KBA (Koenig & Bauer), bao gồm:

• KBA Rapida 74

• KBA Rapida 75 / 75 PRO

• KBA Rapida 105 / 105 PRO

• KBA Rapida 106

• KBA Performa 66 / 74

• Các dòng máy in khổ lớn KBA Rapida 142 / 162 (tùy thuộc vào cụm tính năng khí nén của từng đời máy)

Khuyến nghị về chu kỳ thay thế

Xilanh khí nén là phụ tùng tiêu hao cơ học chịu tác động liên tục của áp suất khí nén và ma sát hành trình. Để đảm bảo máy in vận hành liên tục, không bị gián đoạn sản xuất, kỹ thuật viên nên tuân thủ các khuyến nghị sau:

1. Chu kỳ kiểm tra định kỳ: Kiểm tra rò rỉ khí nén, tình trạng phớt gạt bụi và độ rơ của cần xilanh sau mỗi 3 – 6 tháng hoặc sau khoảng 1.000 đến 1.500 giờ vận hành.

2. Khuyến nghị thay thế định kỳ:

   • Thay thế theo số lượt in: Khuyên dùng thay mới sau khoảng 15.000.000 – 20.000.000 lượt in (impressions) hoặc từ 18 – 24 tháng sử dụng liên tục trong điều kiện tiêu chuẩn.

   • Thay thế ngay khi có dấu hiệu sự cố:

     • Xilanh bị xì khí ở đầu ty hoặc nắp chặn hai đầu.

     • Hành trình đẩy/rút bị giật, không đều hoặc trễ nhịp so với tín hiệu điều khiển.

     • Cần piston bị xước, cong vênh do va đập cơ học.

     • Cảm biến từ không nhận diện được vị trí điểm cuối của xilanh.

3. Lưu ý bảo dưỡng: Luôn đảm bảo nguồn khí nén cấp cho máy đã qua hệ thống lọc tách nước và bộ phun sương dầu (nếu có) để kéo dài tối đa tuổi thọ phớt xilanh.
