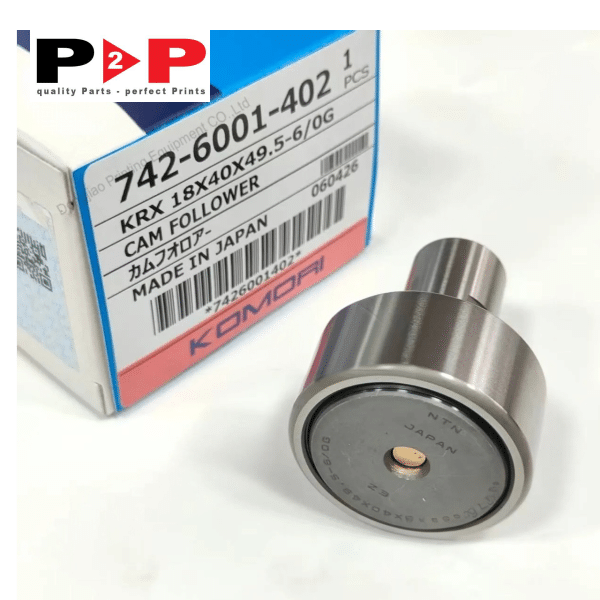

Vòng bi cam follower máy in Offset Komori – Mã phụ tùng: 742-6001-402

Vòng bi cam follower mã 742-6001-402 là linh kiện cơ khí chính xác chịu tải trọng cao, đóng vai trò quan trọng trong cơ cấu truyền động gạt cam và định vị chuyển động của máy in offset công nghiệp. Trong hệ thống vận hành in ấn tốc độ lớn, các cơ cấu cam kẹp giấy, đảo đầu giấy và truyền lực đòi hỏi sự phối hợp mịp nhàng với sai số cực nhỏ. Vòng bi con lăn cam chịu trách nhiệm biến chuyển động quay hoặc chuyển động tịnh tiến của đĩa cam thành chuyển động lắc, đẩy hoặc dẫn hướng mượt mà cho các tay gạt và cụm cơ khí chấp hành.

Được chế tạo từ vật liệu thép hợp kim đặc biệt qua xử lý nhiệt luyện đạt độ cứng bề mặt tối ưu, vòng bi KRX18X40X49.5-6/0G có khả năng chịu lực nén, lực va đập và lực xé dọc trục cực lớn. Cấu trúc con lăn kim bên trong giúp tối ưu hóa diện tích tiếp xúc, giảm thiểu ma sát, ngăn ngừa hiện tượng mài mòn lệch tâm và giảm độ chơ cơ khí theo thời gian. Việc sử dụng vòng bi cam chất lượng cao giúp hệ thống máy in vận hành êm ái, đảm bảo độ chính xác tuyệt đối trong khâu định vị tờ in (Register), kẹp giữ giấy và chuyền giấy giữa các tay in, từ đó hạn chế tối đa nguy cơ lệch màu, nhòe hình hoặc kẹt giấy trong quá trình sản xuất.

Thông số kỹ thuật

• Mã sản phẩm (Part Number): 742-6001-402

• Mã ký hiệu kỹ thuật: KRX18X40X49.5-6/0G

• Loại linh kiện: Vòng bi con lăn cam / Bạc đạn cam (Cam Follower Bearing / Stud Type Needle Roller Bearing)

• Kích thước hình học:

  • Đường kính trục/lõi: 18 mm

  • Đường kính ngoài vòng bi: 40 mm

  • Chiều dài/Độ dày tổng thể: 49.5 mm

• Vật liệu cấu tạo: Thép hợp kim chromium luyện cứng cao độ (High-Carbon Chromium Bearing Steel), chịu mài mòn và chịu tải trọng nặng.

• Cấu trúc bên trong: Hàng con lăn kim chịu tải mật độ cao, tích hợp trục ren/chốt định vị chắc chắn.

• Đặc tính vận hành: Khả năng chịu tải trọng hướng kính (radial load) lớn, chịu va đập tần số cao, kháng ma sát tối ưu.

Ứng dụng hoặc Vị trí lắp đặt

• Vị trí lắp đặt:

  • Được lắp đặt tại cơ cấu cam mở kẹp nhíp kẹp giấy (Gripper Opening Cam Mechanism) ở các ống ống in (Impression Cylinder), ống chuyển tờ in (Transfer Cylinder) và ống ép.

  • Lắp tại cụm cam điều khiển tay gạt lắc, hệ thống lấy giấy đầu vào (Feeder Mechanism) hoặc cụm ra hàng (Delivery System).

  • Lắp trong cơ cấu truyền động dàn lô mực, dàn lô nước và các tay đòn bẩy điều chỉnh áp lực in.

• Ứng dụng chính:

  • Dẫn hướng chính xác theo biên dạng của đĩa cam truyền động trong máy in.

  • Truyền lực cơ học từ đĩa cam sang các thanh liên kết, giúp đóng/mở nhíp kẹp giấy đúng thời điểm micro-giây.

  • Giảm ma sát lăn giữa mặt cam và tay gạt, bảo vệ biên dạng cam không bị trầy xước hay mài mòn biến dạng.

Các dòng máy tương thích

Vòng bi cam KRX18X40X49.5-6/0G (Mã part: 742-6001-402) được thiết kế theo đúng tiêu chuẩn kích thước và thông số kỹ thuật để sử dụng cho các dòng máy in offset Komori, bao gồm:

• Komori Lithrone Series:

  • Komori Lithrone L28 / L428 / L528 / L628

  • Komori Lithrone L29 / L429 / L529 / L629

  • Komori Lithrone LS26 / LS29 / LS429

  • Komori Lithrone L40 / LS40 / CX40 / GL40

• Komori Spica Series: Spica 26, Spica 29

• Komori Enthron Series: Enthron E26, Enthron E29

• Komori Sprint Series: Sprint S26, Sprint S28, Sprint S29

(Lưu ý: Khuyên dùng đối chiếu mã phụ tùng 742-6001-402 hoặc đo kích thước thực tế KRX18X40X49.5-6/0G trên linh kiện cũ trước khi tiến hành thay thế).

Khuyến nghị về chu kỳ thay thế

Vòng bi con lăn cam phải làm việc liên tục dưới tải trọng va đập tần số cao và tiếp xúc với bụi giấy, mực in cũng như dầu mỡ bảo dưỡng. Để đảm bảo độ chính xác cho hệ thống kẹp truyền giấy và tránh làm hư hỏng đĩa cam đắt tiền, quy trình bảo trì khuyến nghị như sau:

1. Chu kỳ kiểm tra và tra mỡ định kỳ:

   • Mỗi 500 – 1.000 giờ vận hành (hoặc 3 tháng/lần): Bơm mỡ chịu nhiệt/chịu áp lực chuyên dụng vào đầu mỡ của vòng bi, vệ sinh sạch sẽ bụi giấy và mực bám quanh bề mặt làm việc của con lăn.

   • Mỗi 2.000 giờ vận hành: Kiểm tra độ rơ ngang, độ rơ dọc trục và độ tròn của bề mặt con lăn ngoài.

2. Chu kỳ thay thế dự phòng:

   • Khuyến nghị thay mới đồng bộ sau mỗi 10.000 – 12.000 giờ vận hành (tương đương khoảng 2 – 3 năm khai thác thực tế tùy theo tốc độ in và ca làm việc).

3. Dấu hiệu hư hỏng cần thay thế ngay:

   • Bề mặt con lăn ngoài bị vết gờ, nứt xước, lốm đốm rỗ mài mòn hoặc bị biến dạng không còn tròn đều.

   • Vòng bi bị bó kẹt con lăn kim bên trong, không quay trơn được dẫn đến việc trượt lê và làm cào xước đĩa cam.

   • Xuất hiện độ rơ cơ khí lớn tại nhíp kẹp giấy, gây ra sự cố bỏ nhíp, kẹt giấy liên tục hoặc lỗi chồng màu không chuẩn (lệch tay in).

Phát ra tiếng kêu lách cách hoặc tiếng gõ cơ khí bất thường tại khu vực các ống in trong quá trình chạy máy.
