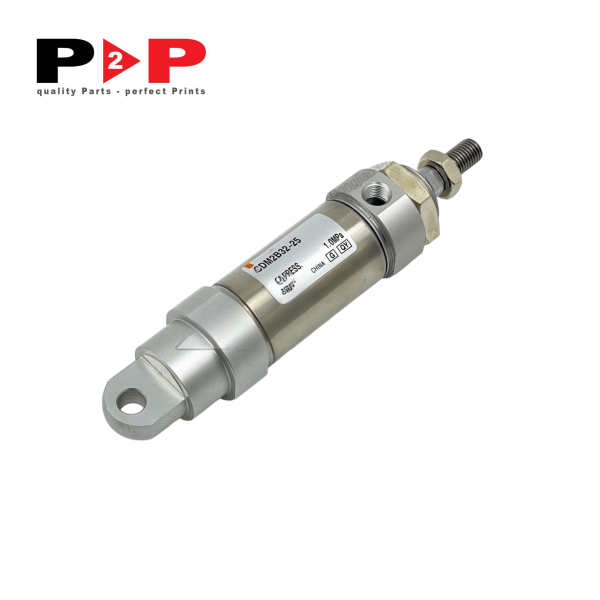

Xi-lanh khí nén máy in offset Komori – Mã phụ tùng: CDM2B32-25

Mô tả chung

Xi-lanh khí nén máy in Komori (Mã phụ tùng: CDM2B32-25 / Dòng CM2 Series) là linh kiện tác động đôi (Double Acting Cylinder) chất lượng cao, đóng vai trò quan trọng trong việc chấp hành các chuyển động cơ khí chính xác và tự động hóa trên hệ thống máy in offset Komori. Với thiết kế thân tròn nhỏ gọn, độ bền cao và khả năng phản hồi tức thì, xi-lanh hỗ trợ tối đa việc kiểm soát áp suất, tác động lực nén và điều khiển hành trình của các cụm chức năng trong môi trường sản xuất công nghiệp tốc độ cao.

Sản phẩm được chế tạo từ chất liệu hợp kim nhôm chịu lực cao cấp, bề mặt nòng xi-lanh được gia công siêu mịn giúp tối thiểu hóa ma sát cơ học trong quá trình piston di chuyển. Nhờ cơ chế tác động đôi (dùng lực nén khí ở cả 2 chiều đẩy và kéo), thiết bị mang lại sự linh hoạt tuyệt đối và độ chính xác lặp lại hoàn hảo. Hệ thống gioăng phớt làm kín chuyên dụng bằng cao su kỹ thuật có khả năng chống xé, chịu nhiệt và chống ăn mòn bởi dung môi, hóa chất rửa máy cũng như hơi dầu. Việc trang bị xi-lanh khí nén CDM2B32-25 chuẩn xác giúp duy trì áp suất khí nén ổn định, ngăn ngừa triệt để tình trạng tụt áp, kẹt hành trình hay rò rỉ khí, từ đó bảo vệ dây chuyền in Komori vận hành liên tục, êm ái và không bị gián đoạn.

Thông số kỹ thuật

• Tên sản phẩm: Xi-lanh khí nén tác động đôi (Double Acting Air Cylinder)

• Dòng sản phẩm (Series): CM2 Series

• Hãng máy tương thích: Komori

• Mã phụ tùng (Part Number): CDM2B32-25

• Đường kính nòng (Bore size): 32 mm

• Hành trình piston (Stroke): 25 mm

• Cơ chế hoạt động: Tác động đôi 2 chiều (Double Acting)

• Môi chất vận hành: Khí nén đã qua lọc sạch và tách ẩm

• Áp suất vận hành định mức: 0.05 MPa – 1.0 MPa (0.5 – 10 bar)

• Nhiệt độ môi trường làm việc: -10°C đến +60°C (không đóng đóng băng)

• Vòng từ định vị: Tích hợp sẵn nam châm từ trên piston (dùng cho cảm biến vị trí)

• Chất liệu thân & ty piston: Thân nhôm hợp kim, ty piston bằng thép không gỉ gia công độ bóng cao

• Hệ thống gioăng phớt: Cao su kỹ thuật chịu ma sát và kháng hóa chất ngành in

Ứng dụng hoặc Vị trí lắp đặt

Xi-lanh khí nén CDM2B32-25 được lắp đặt và ứng dụng linh hoạt tại nhiều cụm chức năng trên máy in offset Komori:

• Cụm cấp giấy (Feeder Unit): Điều khiển nâng/hạ chân hút, căn chỉnh góc đầu vào và vận hành cơ cấu chặn giấy, nâng hạ bảng giấy đầu vào.

• Cụm lô mực và lô nước (Inking & Dampening Unit): Tác động đóng/mở tự động lô ép mực, nâng/hạ lô máng nước và điều khiển cơ cấu tách/áp lô theo lệnh từ hệ thống PQC.

• Cụm ép in & Chuyển tờ (Impression & Transfer Unit): Tham gia đóng ngắt hành trình ép in (Impression On/Off) và hỗ trợ điều khiển cơ cấu mở tay nhíp truyền tờ giữa các đơn vị in.

• Cụm ra giấy và các bộ phận phụ trợ (Delivery & Auxiliary Unit): Vận hành thanh vỗ giấy, bộ hãm tờ in ra bệ, hoặc điều khiển dải chổi lau bản/lô tự động.

Các dòng máy tương thích

Xi-lanh khí nén mã CDM2B32-25 tương thích chuẩn xác với danh sách các dòng máy in offset Komori sau:

• Komori Lithrone LS Series: LS26, LS29, LS40

• Komori Lithrone CX Series: CX29, CX40

• Komori Lithrone L Series: L28, L29, L40

• Komori Enthron Series: E29 (Enthron 29)

• Komori Spica Series: Spica 26, Spica 29

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Xi-lanh khí nén là linh kiện cơ khí khí nén chịu tần suất chuyển động cực cao. Để đảm bảo máy in vận hành ổn định và không phát sinh sự cố đột ngột, khuyến nghị chu kỳ bảo dưỡng và thay thế như sau:

• Kiểm tra định kỳ (1 – 3 tháng/lần): Lắng nghe tiếng khí nén để phát hiện rò rỉ, kiểm tra độ nhạy của hành trình piston, vệ sinh bụi mực/bụi giấy bám trên ty piston và kiểm tra áp suất khí cấp vào.

• Bảo dưỡng chuyên sâu / Thay gioăng phớt (12 – 18 tháng): Sau khoảng 10.000 – 15.000 giờ làm việc, hệ thống phớt cao su có thể bị chai cứng hoặc mài mòn do ma sát và dầu bôi trơn.

• Thay thế xi-lanh mới (24 – 36 tháng): Chủ động thay mới xi-lanh sau khoảng 2 – 3 năm vận hành liên tục (hoặc sau 30 – 50 triệu lượt in). Nếu xuất hiện các dấu hiệu như rò rỉ khí ở đầu cổ ty, xước nòng piston, tác động chậm hoặc không đủ lực nén ép in, cần thực hiện thay thế ngay lập tức.
