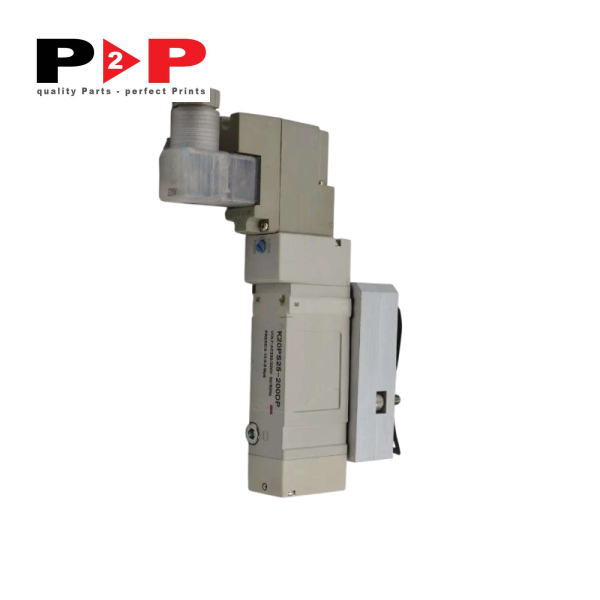

Van điện từ máy in offset Komori – Mã phụ tùng: K20PS25-200DP

Mô tả chung

Trong ngành in offset công nghiệp, sự ổn định và chính xác của hệ thống khí nén đóng vai trò quyết định đến chất lượng bản in cũng như hiệu suất vận hành liên tục của toàn bộ dây chuyền. Van điện từ máy in Komori – Mã phụ tùng: K20PS25-200DP (3Z0-8101-100) là linh kiện khí nén chuyên dụng đóng vai trò điều khiển luồng khí nén tự động trong cơ chế đóng/ngắt các xylanh truyền động của máy in offset Komori.

Linh kiện này vận hành dựa trên nguyên lý cảm ứng điện từ, giúp chuyển đổi tín hiệu điện tử từ hệ thống điều khiển trung tâm (PLC hoặc bo mạch điều khiển máy in) thành chuyển động cơ học ngắt/mở khí nén một cách tức thì. Nhờ tốc độ phản hồi nhanh, độ chính xác tuyệt đối và khả năng chịu tải làm việc cường độ cao, van điện từ K20PS25-200DP giúp các thao tác như ép lô, đóng/mở ngàm kẹp bản, nâng hạ lô mực, cấp nước hay điều khiển tự động hóa các khâu diễn ra mượt mà và chuẩn xác.

Sử dụng van điện từ chuẩn mã K20PS25-200DP giúp nhà in duy trì áp suất khí nén ổn định, hạn chế tối đa hiện tượng rò rỉ khí, sụt áp hoặc độ trễ thao tác cơ khí. Điều này không chỉ bảo vệ các bộ phận truyền động liên quan mà còn góp phần nâng cao năng suất vận hành, giảm bớt thời gian dừng máy sự cố (downtime) và tối ưu chi phí vận hành cho doanh nghiệp in ấn.

Thông số kỹ thuật

• Tên sản phẩm: Van điện từ khí nén (Solenoid Valve)

• Mã sản phẩm / Mã phụ tùng: K20PS25-200DP

• Mã linh kiện tương đương (Cross Reference OEM): 3Z0-8101-100 / 3Z08101100

• Điện áp hoạt động của cuộn COIL: AC 200V (50/60Hz)

• Loại van: Van điện từ khí nén điều khiển hướng (Pneumatic Solenoid Valve)

• Môi chất làm việc: Khí nén đã qua xử lý (Khô, sạch, lọc sạch bụi bẩn và hơi nước)

• Áp suất vận hành tiêu chuẩn: 0.15 MPa – 0.8 MPa (tương đương 1.5 – 8 bar)

• Tần số đáp ứng: Phản hồi nhanh, độ trễ cực thấp

• Chuẩn kết nối điện: Giắc cắm cắm dây trực tiếp / cổng nối terminal chắc chắn

• Kiểu kết nối khí: Cổng ren / chân đế gá tiêu chuẩn dùng cho cụm van khí nén máy in Komori

• Vật liệu cấu tạo: Thân hợp kim nhôm cao cấp chống ăn mòn; lõi van kim loại chịu ma sát; cuộn dây cách điện chống nóng.

Ứng dụng hoặc Vị trí lắp đặt

Vị trí lắp đặt:

Van điện từ K20PS25-200DP được lắp đặt tại các cụm đế van khí nén (Valve Manifold) nằm trong các khoang cơ khí hoặc tủ khí nén của các đơn vị in (Printing Units), bộ phận cấp giấy (Feeder), bộ phận thu giấy (Delivery) và cụm điều khiển lau lô tự động trên máy in Komori.

Ứng dụng thực tế trong máy in:

• Điều khiển cơ chế áp lực (Impression Control): Đóng/mở khí nén để đóng áp/nhả áp giữa các lô ống bản (Plate Cylinder), lô cao su (Blanket Cylinder) và lô ép (Impression Cylinder).

• Hệ thống cấp mực và ván nước: Điều khiển chuyển động tự động của các lô chà mực, lô chà nước chạm hoặc tách khỏi bản in.

• Cơ chế kẹp bản tự động / bán tự động: Cấp khí nén cho các xi lanh kẹp bản và nhả bản khi thay bản in.

• Hệ thống rửa tự động: Điều khiển khí nén cho cụm rửa lô cao su, rửa lô mực tự động.

• Bộ phận chia gió / tách giấy: Điều khiển lực hút/thổi khí tại đầu cấp giấy để đảm bảo giấy vào máy đều đặn.

Các dòng máy tương thích

Van điện từ K20PS25-200DP (Mã 3Z0-8101-100) tương thích chuẩn xác với hầu hết các dòng máy in offset tờ rời nổi tiếng của hãng Komori, bao gồm các model:

• Komori Lithrone Series: L-28, L-32, L-40, L-44 (các thế hệ Lithrone chuẩn)

• Komori Lithrone S Series: LS-26, LS-29, LS-40, LS-44

• Komori Lithrone G Series: GL-40, GL-29 (Lithrone advance / Green technology)

• Komori Enthrone Series: E-26, E-29

• Komori Spica Series: Spica 26, Spica 29

Khuyến nghị về chu kỳ thay thế

Van điện từ là loại phụ tùng tiêu hao cơ-điện hoạt động với tần suất rất cao (hàng triệu lần đóng mở trong suốt quá trình in). Do đó, việc bảo trì và thay thế định kỳ là cần thiết để tránh gây gián đoạn sản xuất.

1. Chu kỳ kiểm tra định kỳ:

   • Mỗi 6 tháng: Kiểm tra hệ thống cấp khí nén, độ kín của đầu nối, dây cắm điện và vệ sinh bụi bẩn xung quanh cuộn coil.

   • Mỗi 12 tháng: Kiểm tra độ trễ phản hồi của van, đo điện trở cuộn dây coil và kiểm tra hiện tượng rò rỉ khí nhẹ tại các cổng xả.

2. Chu kỳ thay thế khuyến nghị:

   • Theo thời gian/vận hành: Khuyên dùng thay thế sau khoảng 2 – 3 năm vận hành liên tục (hoặc sau khoảng 15 – 20 triệu lượt đóng/mở tùy theo cường độ làm việc của xưởng in).

3. Dấu hiệu nhận biết van cần thay thế ngay:

   • Bị ngắt/mở chập chờn: Cuộn coil bị nóng quá mức, chập cháy hoặc yếu từ tính khiến van không nhảy hoặc nhảy chậm.

   • Rò rỉ khí nén: Khí nén bị xì liên tục ra các cổng xả hoặc thân van ngay cả khi không có tín hiệu điều khiển (do hỏng seal/gioăng cao su bên trong).

   • Máy báo lỗi khí nén: Hệ thống điều khiển hiển thị lỗi áp suất hoặc lỗi hành trình xi lanh tương ứng do van không cấp đủ áp lực khí nén.

   • Cơ chế cơ khí bị kẹt: Bụi bẩn hoặc dầu cặn khí nén làm kẹt lõi van (spool), dẫn đến hiện tượng máy không thể đóng áp hoặc nhả kẹp bản.
