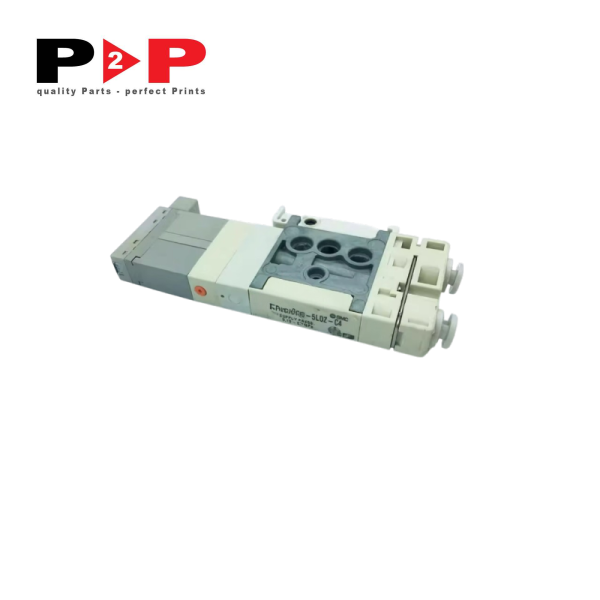

Van điện từ máy in offset Komori – Mã phụ tùng: SZ3160-5LOZ-C4 / SZ3160-5LOZ-C6

Mô tả chung

Van điện từ SZ3160-5LOZ-C4 và SZ3160-5LOZ-C6 là dòng phụ tùng khí nén đóng vai trò điều khiển đóng mở và phân phối luồng khí nén cho các bộ phận chấp hành trên dòng máy in offset Komori. Với thiết kế nhỏ gọn, tốc độ phản hồi cực nhanh cùng độ bền bỉ cao, sản phẩm đáp ứng hoàn hảo các yêu cầu khắt khe về độ chính xác và tính ổn định liên tục trong môi trường vận hành công nghiệp.

Về mặt cấu tạo, dòng van này tích hợp cuộn cuộn dây điều khiển điện áp 24V DC tiêu chuẩn, đi kèm giắc cắm kiểu L (L-plug connector) giúp việc kết nối nguồn điện trở nên thuận tiện và an toàn. Đặc biệt, van được trang bị sẵn đèn LED hiển thị trạng thái hoạt động cùng mạch chống sụt áp/chống nhiễu (Surge Suppressor). Tính năng này bảo vệ linh kiện khỏi các sự cố quá áp dòng điện, giảm thiểu rủi ro gây hỏng hóc cho bo mạch điều khiển trung tâm của máy in.

Điểm khác biệt cốt lõi giữa hai mã sản phẩm nằm ở kích thước đường ống khí nén đầu ra:

• Mã SZ3160-5LOZ-C4: Sử dụng đầu nối nhanh (One-touch fitting) tương thích với ống khí nén đường kính ngoài 4 mm.

• Mã SZ3160-5LOZ-C6: Sử dụng đầu nối nhanh tương thích với ống khí nén đường kính ngoài 6 mm.

Khả năng kiểm soát dòng khí chuẩn xác của van điện từ giúp hệ thống khí nén duy trì áp suất ổn định, tránh hiện tượng trễ nhịp cơ cấu chấp hành, từ đó đảm bảo chất lượng bản in sắc nét, tối ưu hiệu suất làm việc và hạn chế tối đa thời gian dừng máy sự cố.

Thông số kỹ thuật

• Tên sản phẩm: Van điện từ khí nén máy in offset

• Mã phụ tùng: SZ3160-5LOZ-C4 / SZ3160-5LOZ-C6

• Loại van: Van điện từ khí nén 3 cổng / 5 cổng tác động trực tiếp

• Điện áp điều khiển: 24V DC

• Môi chất làm việc: Khí nén đã qua lọc

• Kiểu kết nối điện: Giắc cắm L (L-plug) kèm dây dẫn

• Tính năng hỗ trợ: Đèn báo trạng thái LED, mạch bảo vệ chống xung điện áp (Surge Suppressor)

• Kích thước cổng nối khí:

  • Khớp nối nhanh đường kính 4 mm (đối với mã C4)

  • Khớp nối nhanh đường kính 6 mm (đối với mã C6)

• Áp suất vận hành: 0.15 – 0.7 MPa

• Thời gian phản hồi: ≤ 20 ms

• Nhiệt độ môi trường hoạt động: -10°C đến 50°C

Ứng dụng hoặc Vị trí lắp đặt

Van điện từ được tích hợp rộng rãi tại nhiều vị trí trọng yếu trên các tầng in và hệ thống phụ trợ của máy in offset:

• Hệ thống vào giấy và ra giấy: Đặt tại cụm đầu hút giấy (Feeder Head), điều chỉnh áp suất chân không và khí thổi đảo giấy, giúp việc cấp giấy diễn ra nhịp nhàng, tránh hiện tượng vào giấy kép.

• Cụm lô ép (Impression Cylinder): Điều khiển xilanh khí nén thực hiện thao tác ép/nhả áp lực giữa các lô in, lô cao su và lô bản.

• Hệ thống cấp mực và cấp nước (Inking & Dampening Systems): Phân phối khí nén đóng mở các lô máng mực, lô đóng nước tự động.

• Cụm lên bản tự động (RPC / FAPC): Lắp đặt tại hệ thống kẹp bản, điều khiển xilanh định vị và cố định bản in chính xác tuyệt đối trong quá trình thay bản.

• Bộ phận lau lô/lau cao su tự động: Điều khiển cấp khí cho xilanh đẩy chổi lau và thanh ép lau tự động.

Các dòng máy tương thích

Sản phẩm được thiết kế chuẩn xác để lắp đặt thay thế cho nhiều dòng máy in offset Komori:

• Komori Lithrone Series: S26, S28, S29, S40, S44

• Komori Lithrone G Series (GL): GL-29, GL-37, GL-40, GL-44

• Komori Enthrone Series: E-26, E-29

• Komori Spica Series: Spica 26, Spica 29

• Komori Sprint Series: Sprint 26, Sprint 28

Khuyến nghị về chu kỳ thay thế

Van điện từ là linh kiện đóng mở liên tục với tần suất cực cao trong suốt quá trình máy vận hành. Để đảm bảo hệ thống khí nén luôn đạt trạng thái hoạt động hoàn hảo, người vận hành nên lưu ý các khuyến nghị sau:

• Chu kỳ kiểm tra định kỳ: Tiến hành kiểm tra điện áp, đường ống kết nối và tình trạng rò rỉ khí từ 3 đến 6 tháng/lần.

• Tuổi thọ vận hành chuẩn: Linh kiện thường đạt hiệu suất tối ưu trong khoảng 10.000.000 đến 15.000.000 lần đóng mở (tương đương khoảng 2 đến 3 năm vận hành liên tục tùy theo tần suất sản xuất của nhà in).

• Dấu hiệu cần thay thế ngay:

  • Van bị kẹt cuộn nén, phản hồi chậm hoặc không phản hồi khi có tín hiệu điện.

  • Xuất hiện hiện tượng rò rỉ khí nén liên tục tại đầu nối cắm ống hoặc thân van.

  • Cuộn dây bị nóng bất thường, đứt cuộn dây hoặc đèn LED không sáng khi cấp nguồn.

  • Khí nén trong hệ thống có nhiều dầu bẩn, hơi nước gây đóng cặn làm xước ti van bên trong.

• Lưu ý bảo dưỡng: Luôn đảm bảo hệ thống sấy khô và bộ lọc khí nén trung tâm của máy in hoạt động tốt để kéo dài tối đa tuổi thọ cho các van điện từ.
