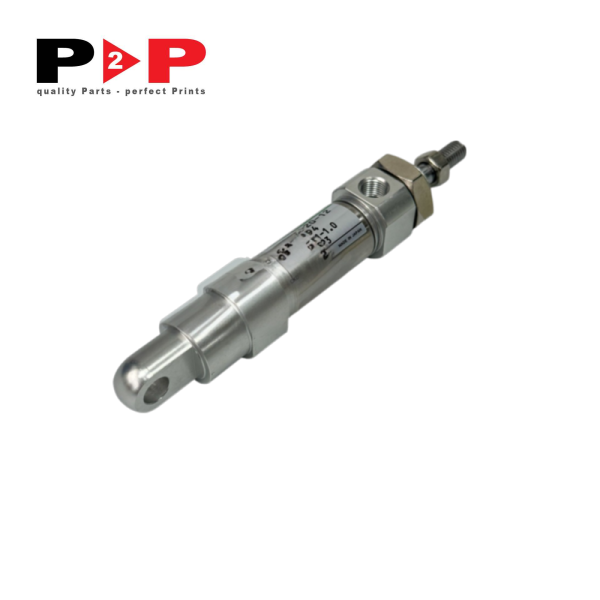

Xylanh Khí Nén Máy In Offset Komori – Mã phụ tùng: CMK2-CC-20-12-FL364894

Mô tả chung

Xylanh khí nén máy in Komori mã CMK2-CC-20-12-FL364894 là phụ tùng thay thế cao cấp chuyên dụng cho các dòng máy in offset Komori. Trong hệ thống cơ khí chính xác của máy in offset, xylanh khí nén đóng vai trò là cơ cấu chấp hành điều khiển chuyển động tuyến tính linh hoạt, đảm bảo các thao tác chuyển trạng thái đóng/ngắt, nâng/hạ hoặc ép/nhả cơ cấu tác động diễn ra cực kỳ chính xác và đồng bộ.

Sản phẩm được thiết kế theo tiêu chuẩn kỹ thuật nghiêm ngặt của ngành in công nghiệp, chịu được tần suất hoạt động liên tục ở tốc độ cao. Cấu trúc thân xylanh được gia công hoàn thiện từ vật liệu hợp kim nhôm chất lượng cao, có khả năng chống ăn mòn, chịu áp suất ổn định và kháng dầu mỡ công nghiệp cũng như hóa chất dung dịch lau lô, hóa chất làm ẩm. Trục piston inox bền bỉ, chống xước, kết hợp cùng hệ thống phớt làm kín chịu nhiệt và chịu mài mòn giúp ngăn chặn triệt để tình trạng rò rỉ khí nén, giữ áp suất điều khiển luôn ổn định trong suốt quá trình vận hành máy in.

Nhờ độ nhạy cao, thời gian đáp ứng tín hiệu khí nén nhanh chóng và lực ép chính xác, phụ tùng này giúp duy trì sự ổn định của hệ thống truyền động cơ khí, hạn chế tối đa các sự cố gián đoạn kỹ thuật, đảm bảo chất lượng bản in luôn đạt độ sắc nét và đồng đều tối đa.

Thông số kỹ thuật

• Tên sản phẩm / Loại phụ tùng: Xylanh khí nén mini (Micro Pneumatic Cylinder)

• Mã phụ tùng: CMK2-CC-20-12-FL364894

• Đường kính nòng (Bore size): 20 mm

• Hành trình Piston (Stroke): 12 mm

• Kiểu tác động: Tác động kép (Double Acting)

• Môi chất hoạt động: Khí nén đã qua lọc (Lọc tinh và tách nước)

• Áp suất vận hành tiêu chuẩn: 0.1 MPa – 0.9 MPa (1.0 bar – 9.0 bar)

• Áp suất chịu đựng tối đa: 1.35 MPa (13.5 bar)

• Nhiệt độ môi trường và lưu chất: -10°C đến +60°C (Không đóng băng)

• Kích thước cổng cấp khí: Cổng ren tiêu chuẩn khí nén (M5 x 0.8 hoặc G1/8)

• Vật liệu thân xylanh: Hợp kim nhôm anod hóa chịu lực

• Vật liệu trục piston: Thép không gỉ (Stainless Steel)

• Vật liệu phớt làm kín: Cao su chịu dầu tổng hợp (NBR / Viton)

• Kiểu lắp đặt / Giá đỡ: Giá đỡ mặt bích hoặc gá kẹp chuẩn CC / FL364894

Ứng dụng hoặc Vị trí lắp đặt

Xylanh khí nén CMK2-CC-20-12-FL364894 đảm nhận các vị trí truyền động cơ cấu chấp hành quan trọng trên cụm in và các hệ thống phụ trợ của máy in offset Komori, cụ thể:

• Cụm lô mực (Inking Unit): Điều khiển đóng/mở lô truyền mực, gạt mực hoặc tách lô mực khi dừng máy hoặc khi chuyển đổi chế độ in.

• Cụm lô nước (Dampening Unit): Tác động cơ cấu ép/nhả lô làm ẩm, điều chỉnh lượng dung dịch làm ẩm chính xác lên bản in.

• Cụm đóng/mở nhíp kẹp giấy (Gripper Mechanism): Hỗ trợ đóng mở cơ cấu nhíp kẹp tại các ống ấn, ống truyền hoặc cụm vào/ra giấy.

• Cụm cơ cấu đảo mặt giấy (Perfecting Unit): Đóng vai trò làm cơ cấu chấp hành định vị hoặc chốt chặn cơ khí trong quá trình đảo mặt tờ in.

• Cụm ép lô cao su / Ống ép (Blanket & Impression Cylinder Engagement): Hỗ trợ các van khí điều khiển thao tác ép hoặc nhả lô tự động theo chu kỳ vận hành của máy.

Các dòng máy tương thích

Phụ tùng xylanh khí nén CMK2-CC-20-12-FL364894 tương thích hoàn hảo với nhiều model máy in offset Komori phổ biến:

• Komori Lithrone Series: L-28, L-40, L-26, L-20

• Komori Lithrone S Series: LS-40, LS-29, LS-26

• Komori Lithrone G Series: GL-40, GL-37, GL-29

• Komori Enthrone Series: E-29, E-26

• Komori Spica Series: Spica 26, Spica 29

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Xylanh khí nén là linh kiện hao mòn tự nhiên theo thời gian làm việc và tần suất đóng mở của máy in. Để duy trì hiệu suất vận hành tối ưu và tránh ngưng trệ sản xuất, cần lưu ý các khuyến nghị sau:

• Chu kỳ kiểm tra định kỳ: Thực hiện kiểm tra định kỳ mỗi 3 đến 6 tháng hoặc sau mỗi 1.000 giờ hoạt động. Kiểm tra độ kín khí, tiếng kêu bất thường và độ rơ của trục piston.

• Chu kỳ thay thế khuyến nghị: Bổ sung phớt/thay thế nguyên bộ xylanh sau khoảng 12 đến 24 tháng vận hành liên tục (tương đương 10.000.000 – 15.000.000 chu kỳ hoạt động), tùy thuộc vào điều kiện môi trường làm việc và chất lượng khí nén cung cấp.

• Dấu hiệu cần thay thế ngay:

  • Phát hiện rò rỉ khí nén ở hai đầu nắp xylanh hoặc tại vị trí phớt trục piston.

  • Hành trình đóng/mở bị giật, chập chờn, phản hồi chậm hoặc không hết hành trình 12mm.

  • Trục piston bị trầy xước, cong vênh hoặc có hiện tượng kẹt cơ khí.

  • Lực ép của cơ cấu không đủ dẫn đến sai lệch lượng mực/nước hoặc lỗi kẹp giấy.

• Lưu ý bảo dưỡng: Lắp đặt bộ lọc tách nước và bộ phun sương dầu khí nén đúng tiêu chuẩn để duy trì độ bền và tuổi thọ tối đa cho phớt làm kín của xylanh.
