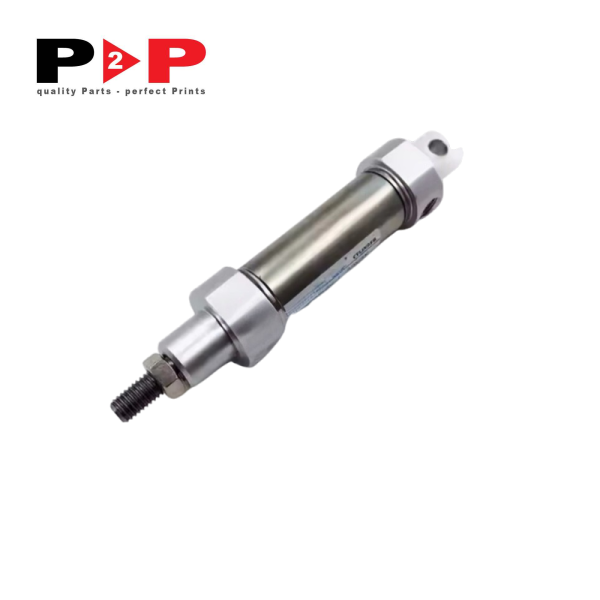

Xylanh khí nén máy in offset Komori – Mã phụ tùng: 10Y-1 20×25

Mô tả chung

Xylanh khí nén Komori (mã phụ tùng: 10Y-1 20×25) là thiết bị truyền động khí nén chuyên dụng, đóng vai trò then chốt trong hạ tầng tự động hóa của các dòng máy in offset công nghiệp Komori. Sản phẩm hoạt động bằng cách chuyển đổi năng lượng từ áp suất khí nén thành lực cơ học chuyển động tuyến tính. Nhờ cơ chế đóng/mở và ép/nhả chuẩn xác, xylanh đảm bảo các thao tác chuyển đổi trạng thái làm việc trên máy in diễn ra nhịp nhàng, tối ưu hóa quy trình vận hành và hạn chế tối đa sai sót kỹ thuật trong quá trình in ấn tốc độ cao.

Thiết kế của dòng xylanh 10Y-1 20×25 được tối ưu với kết cấu thân kim loại cao cấp có khả năng chống ăn mòn, chịu áp suất lớn và chống mài mòn vượt trội trong môi trường vận hành liên tục. Các khớp nối, ty trục và phớt làm kín (seal) bên trong được gia công với độ chính xác cơ khí cao, giúp duy trì độ kín khí tuyệt đối, giảm thiểu hiện tượng rò rỉ áp suất và mang lại khả năng phản hồi thao tác cực kỳ nhanh nhạy. Đây là linh kiện thay thế chuẩn mực giúp khôi phục hiệu suất vận hành nguyên bản cho hệ thống khí nén của máy in Komori.

Thông số kỹ thuật

• Tên linh kiện: Xylanh khí nén (Pneumatic Air Cylinder)

• Mã phụ tùng: 10Y-1 20×25

• Đường kính piston (Bore size): 20 mm

• Hành trình piston (Stroke length): 25 mm

• Môi chất hoạt động: Khí nén đã qua lọc và tách ẩm

• Áp suất vận hành tiêu chuẩn: 0.1 – 0.9 MPa (1 – 9 bar)

• Áp suất chịu đựng tối đa: 1.35 MPa

• Nhiệt độ môi trường làm việc: -10°C đến +60°C (không đóng băng)

• Kểu tác động: Tác động kép (Double Acting) hoặc tác động đơn (tùy thuộc vào cấu hình van điều khiển)

• Kích thước cổng cấp khí: Chuẩn ren cơ khí ngành in

• Vật liệu thân: Hợp kim nhôm cao cấp / Thép không gỉ gia cường

• Vật liệu phớt làm kín: Cao su chịu nhiệt và chịu dầu kỹ thuật cao (NBR/Viton)

Ứng dụng hoặc Vị trí lắp đặt

Xylanh khí nén 10Y-1 20×25 được tích hợp tại nhiều cụm chi tiết quan trọng trong dây chuyền máy in offset Komori, bao gồm:

• Cụm đóng/mở áp lực in (Impression On/Off System): Điều khiển việc ép hoặc nhả lô in, lô cao su với trục ống bản/trục ống ép.

• Cụm hệ thống mực và cấp nước (Inking & Dampening System): Đóng vai trò nâng/hạ hoặc tách/áp các lô gạt mực, lô làm ẩm trong quá trình cân bằng mực – nước.

• Cụm tay gắp và định vị tờ in (Gripper & Register Unit): Hỗ trợ việc đóng mở chốt, cơ cấu ép chèn hoặc nâng hạ thanh dẫn hướng giấy ở đầu vào (feeder) và đầu ra (delivery).

• Cụm che chắn bảo vệ và chốt khóa an toàn: Tự động đóng/mở nắp bảo vệ hoặc chốt hãm cơ khí khi máy ngừng hoạt động hoặc chuyển đổi chế độ vận hành.

Các dòng máy tương thích

Xylanh khí nén 10Y-1 20×25 được thiết kế với chuẩn kích thước cơ khí tương thích tốt với nhiều thế hệ máy in offset khổ tờ rời của Komori, bao gồm:

• Komori Lithrone Series: L-26, L-28, L-32, L-40, L-44 (các phiên bản từ 2 màu đến 8 màu)

• Komori Lithrone S Series: LS-29, LS-40

• Komori Enthrone Series: E-26, E-29

• Komori Spica Series: Spica 26, Spica 29

• Komori Sprint Series: S-26, S-28

Khuyến nghị về chu kỳ thay thế

Xylanh khí nén là linh kiện tiêu hao theo thời gian do tần suất hoạt động đóng/mở hàng triệu lần trong suốt chu kỳ in. Việc giám sát và bảo dưỡng định kỳ giúp duy trì chất lượng in và tránh dừng máy đột ngột:

• Thời gian kiểm tra định kỳ: Kiểm tra rò rỉ khí nén, độ rơ của ty xylanh và tình trạng phớt chặn bụi mỗi 3 đến 6 tháng (hoặc sau mỗi 2.000 giờ vận hành).

• Chu kỳ thay thế định kỳ: Khuyến nghị thay mới sau mỗi 18 – 24 tháng hoạt động liên tục (hoặc tương đương 10.000 – 15.000 giờ vận hành tùy theo cường độ làm việc của nhà in).

• Dấu hiệu cần thay thế ngay:

  • Phát hiện tiếng rít rò rỉ khí nén tại các đầu nối hoặc phớt ty xylanh.

  • Lực ép bị yếu, hành trình piston di chuyển chập chờn, bị kẹt hoặc phản hồi chậm khi nhận lệnh từ van điện từ.

  • Ty xylanh bị cong, xước bề mặt hoặc chảy dầu bôi trơn ra ngoài.
