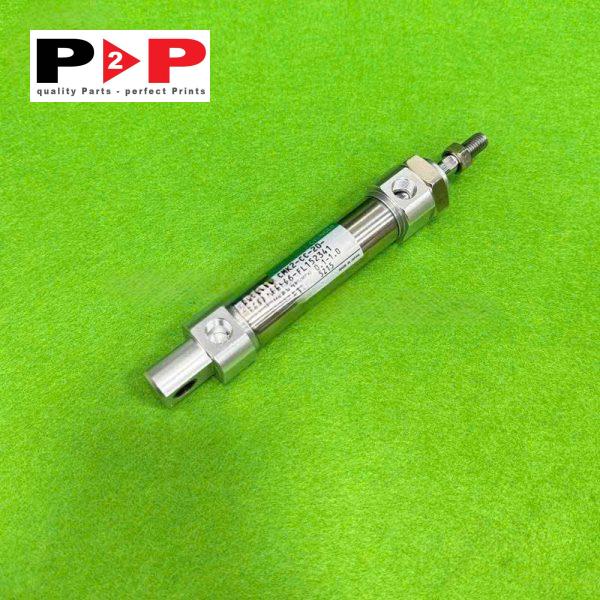

Xilanh Khí Nén Máy In Offset Komori – Mã phụ tùng: CMK2-CC-20-46

Mô tả chung

Xilanh Khí Nén Máy In Offset Komori – Mã phụ tùng: CMK2-CC-20-46 là một trong những phụ tùng khí nén đóng vai trò cực kỳ quan trọng trong hệ thống chấp hành tự động của các cơ cấu cơ khí trên dòng máy in offset hiện đại. Trong quy trình vận hành in ấn công nghiệp đòi hỏi độ chính xác tuyệt đối, xilanh khí nén đảm nhận nhiệm vụ chuyển đổi năng lượng của khí nén thành động lực cơ học dạng chuyển động tịnh tiến tuyến tính. Nhờ đó, cơ cấu này giúp điều khiển nhanh chóng, chính xác và dứt khoát các thao tác cơ học quan trọng như đóng mở lô in, nâng hạ cụm màng mực, điều chỉnh áp lực lô nén, hay vận hành các tay gạt điều hướng giấy và hệ thống đóng mở tự động khác.

Được thiết kế tinh xảo theo các tiêu chuẩn kỹ thuật khắt khe của ngành máy in offset, xilanh khí nén CMK2-CC-20-46 sở hữu cấu trúc thân kim loại bền bỉ, khả năng chịu áp lực làm việc cao và chịu ma sát liên tục. Bề mặt nòng xilanh và trục pít-tông được xử lý bề mặt gia tăng độ cứng, chống mài mòn, giúp tối ưu hóa hiệu suất truyền động và duy trì lực ép ổn định trong suốt chu kỳ hoạt động kéo dài. Hệ thống gioăng phớt làm kín cao cấp tích hợp bên trong giúp ngăn ngừa triệt để tình trạng rò rỉ khí nén, giữ áp suất luôn ở mức chuẩn xác, từ đó giảm thiểu sự hao hụt năng lượng và đảm bảo tốc độ phản hồi nhanh nhạy.

Sử dụng xilanh khí nén CMK2-CC-20-46 đạt chuẩn chất lượng cho máy in offset Komori không chỉ giúp thiết bị vận hành êm ái, giảm độ rung lắc và tiếng ồn trong ca sản xuất, mà còn ngăn ngừa các sự cố kỹ thuật nghiêm trọng như mất áp đột ngột, sai lệch nhịp truyền động hay kẹt cơ cấu chấp hành. Việc đảm bảo hệ thống khí nén hoạt động ổn định đồng nghĩa với việc chất lượng bản in luôn đạt độ sắc nét cao, hạn chế tối đa các lỗi in như lệch chồng màu, nhòe mực hay không đều áp lực, góp phần tối ưu hóa chi phí vận hành và nâng cao năng suất toàn diện cho xưởng in.

Thông số kỹ thuật

• Tên sản phẩm: Xilanh khí nén máy in offset

• Mã sản phẩm: CMK2-CC-20-46

• Dòng xilanh: Xilanh khí nén tròn dạng tác động đôi (Double Acting Cylinder)

• Đường kính nòng (Bore size): 20 mm

• Hành trình pít-tông (Stroke): 46 mm

• Lưu chất hoạt động: Khí nén đã qua lọc sạch và tách ẩm

• Áp suất vận hành tiêu chuẩn: 0.1 MPa – 1.0 MPa (tương đương 1 – 10 bar)

• Mức áp suất chịu đựng tối đa: 1.5 MPa

• Dải nhiệt độ môi trường hoạt động: -10°C đến 60°C (không đóng đóng băng)

• Tốc độ pít-tông vận hành: 50 – 500 mm/s

• Kích thước cổng kết nối khí: Chân ren tiêu chuẩn

• Cơ cấu giảm chấn: Giảm chấn cao su hai đầu (Rubber bumper)

• Vật liệu thân xilanh: Hợp kim nhôm cao cấp / thép không gỉ chống ăn mòn

• Kích thước đóng gói: 20.0 x 11.0 x 14.0 cm

• Trọng lượng sản phẩm: Khoảng 0.5 kg (Trọng lượng đóng gói: 0.7 kg)

Ứng dụng hoặc Vị trí lắp đặt

Xilanh khí nén CMK2-CC-20-46 được ứng dụng phổ biến trong các cụm chức năng chấp hành của máy in offset Komori. Các vị trí lắp đặt chính bao gồm:

• Cụm điều khiển áp lực lô in (Impression Cylinder Separation & Pressure Engagement): Đảm nhận việc nâng/hạ hoặc tách/áp lô in tự động theo đúng chu kỳ vận hành.

• Hệ thống cung cấp mực và nước (Inking and Dampening Rollers Control): Đóng vai trò nâng hạ lô gạt mực, lô gạt nước hoặc đóng mở van cấp mực chính xác.

• Cụm cơ cấu gạt giấy và chuyển hướng tay gạt (Sheet Feeder & Delivery Gripper Mechanism): Hỗ trợ các thao tác nhịp nhàng tại bộ phận nạp giấy đầu vào cũng như bộ phận ra giấy đầu ra.

• Hệ thống khóa tự động và bộ phận phụ trợ: Vận hành các chốt khóa khí nén, tay kẹp bản in hoặc cụm lau rửa lô tự động trên máy in.

Các dòng máy tương thích

• Komori Lithrone Series (S26, L26, S28, L28, S40, L40, GL40)

• Komori Spica Series (Spica 26, Spica 29)

• Komori Enthron Series (Enthron 26, Enthron 29)

• Các dòng máy in offset Komori đa màu sử dụng hệ thống phụ tùng khí nén tiêu chuẩn CMK2

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Để duy trì hiệu suất vận hành liên tục và ổn định cho máy in offset, việc kiểm tra và bảo dưỡng định kỳ hệ thống xilanh khí nén là vô cùng quan trọng:

• Kiểm tra định kỳ: Nên thực hiện kiểm tra độ kín khí, tình trạng hoạt động của gioăng phớt và độ mài mòn của trục pít-tông theo chu kỳ mỗi 3 đến 6 tháng hoặc sau mỗi 1.000 giờ vận hành liên tục.

• Chu kỳ thay thế khuyến nghị: Xilanh khí nén nên được thay thế định kỳ sau mỗi 12 đến 24 tháng vận hành (tương đương khoảng 3.000.000 – 5.000.000 lượt ép/chuyển động), tùy thuộc vào tần suất làm việc của xưởng in và chất lượng khí nén cấp vào.

• Dấu hiệu cần thay thế ngay:

  • Xuất hiện tiếng rò rỉ khí nén tại các đầu nắp xilanh hoặc vị trí ty pít-tông.

  • Hành trình xilanh bị giật, di chuyển không mượt mà, phản hồi chậm hoặc kẹt trục.

  • Áp lực đẩy/kéo của xilanh bị suy giảm rõ rệt, làm cho cụm cơ cấu không áp sát hoặc nâng hạ không hết hành trình.
