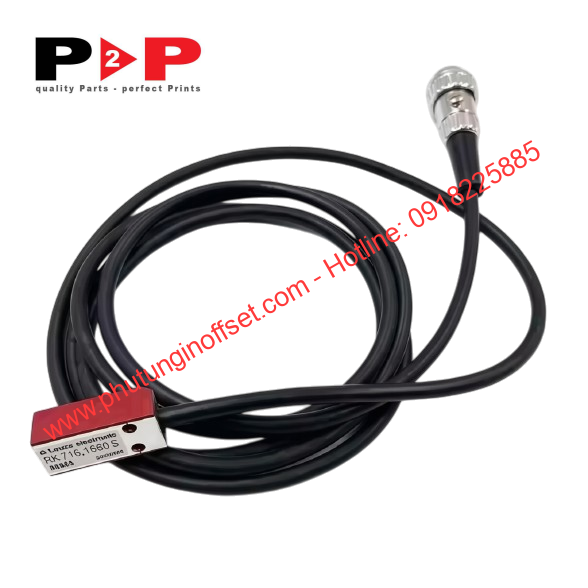

Cảm biến kê đầu máy in offset KBA – Mã phụ tùng: RK716

Mô tả chung

Cảm biến kê đầu RK716 (Front Lay Sensor RK716) là linh kiện điện tử chuyên dụng được thiết kế cho hệ thống nạp giấy của máy in offset KBA (Koenig & Bauer). Trong quy trình in offset tờ rời tốc độ cao, độ chính xác của bước định vị kê đầu (front lay) đóng vai trò quyết định đến độ chồng màu chuẩn xác và chất lượng của từng ấn phẩm.

Cảm biến RK716 thực hiện nhiệm vụ giám sát quang học/điện tử với độ nhạy cao nhằm nhận biết chính xác thời điểm mép giấy tiếp xúc với các tay kê trước khi nhíp gắp giấy đưa vào cụm in đầu tiên. Thiết bị ghi nhận tín hiệu theo thời gian thực, truyền xung phản hồi về bo mạch điều khiển trung tâm để xác thực giấy đã vào đúng vị trí hay chưa. Khi xảy ra các sự cố như giấy đến sớm, đến muộn, giấy bị xéo góc (skew) hoặc kẹt giấy trên băng tải dẫn giấy, cảm biến lập tức kích hoạt tín hiệu cảnh báo hoặc dừng nhịp cấp giấy tức thời. Cơ chế bảo vệ này giúp loại bỏ nguy cơ dập gãy linh kiện cơ khí, ngăn ngừa rách bản kẽm, hư hỏng cao su in và hạn chế tối đa việc lãng phí vật tư.

Sản phẩm được chế tạo theo tiêu chuẩn kỹ thuật nghiêm ngặt, đảm bảo độ ổn định tín hiệu cao, chống nhiễu điện từ mạnh mẽ và khả năng thích ứng tuyệt đối với môi trường in ấn công nghiệp vốn có mật độ bụi giấy và hơi mực cao.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

• Vị trí lắp đặt: Cảm biến RK716 được gắn trực tiếp tại cụm bàn kê đầu (Front Lay Alignment Unit) – nằm ngay cuối bàn cấp giấy (feeder board/feed table) và phía trước trục nhíp chuyền (swing gripper/infeed cylinder).

• Ứng dụng vận hành:

  • Giám sát sự xuất hiện và căn chỉnh của mép trước tờ giấy in khi chạy qua các tay kê trước.

  • Nhận diện và phát hiện các lỗi sai lệch góc đến của giấy (giấy nghiêng, lệch quy cách).

  • Đồng bộ hóa chu kỳ đóng/mở của nhíp chuyền giấy và nhịp nâng/hạ của cụm kê đầu ở các dải tốc độ in từ thấp đến cực cao.

  • Phối hợp với hệ thống cảm biến kê cạnh (side lay sensor) và cảm biến bắt giấy đúp (double sheet detector) để tạo thành chuỗi kiểm soát nạp giấy khép kín và an toàn.

Các dòng máy tương thích

Cảm biến RK716 tương thích tối ưu với nhiều dòng máy in offset tờ rời KBA:

• KBA Rapida 104

• KBA Rapida 105 / Rapida 105 PRO

• KBA Rapida 106

• KBA Rapida 74

• KBA Rapida 75 / Rapida 75 PRO

• Các dòng máy in KBA Planeta thế hệ tương ứng sử dụng cụm kê điện tử RK716

Khuyến nghị về chu kỳ thay thế

Cảm biến kê đầu là linh kiện điện tử hoạt động liên tục trong môi trường rung động cơ học và nhiều bụi giấy, do đó cần có quy trình theo dõi và kế hoạch thay thế định kỳ hợp lý:

1. Chu kỳ kiểm tra và làm sạch định kỳ:

   • Hằng tuần: Dùng khí nén sạch, áp lực vừa phải và khăn chuyên dụng sợi mịn lau sạch bụi giấy bám trên bề mặt mắt đọc thấu kính quang học. Bụi giấy tích tụ lâu ngày là nguyên nhân hàng đầu làm suy giảm độ nhạy và phát sinh báo động giả.

   • Định kỳ 3 – 6 tháng: Kiểm tra độ chắc chắn của giắc nối tín hiệu, dây cáp dẫn, kiểm tra độ siết của ốc định vị để tránh rung lắc làm lệch tiêu cự nhận diện.

2. Khuyến nghị chu kỳ thay mới:

   • Tuổi thọ trung bình: Nên cân nhắc thay mới sau mỗi 2 – 3 năm vận hành liên tục (tương đương khoảng 30 – 50 triệu lượt in, tùy theo cường độ ca làm việc của nhà xưởng). Sau thời gian này, các linh kiện phát quang và đi-ốt thu nhận bên trong cảm biến có thể bị lão hóa tự nhiên, làm tăng thời gian trễ tín hiệu (response time).

   • Thay thế ngay khi có dấu hiệu bất thường:

     • Máy thường xuyên báo lỗi lệch giấy, lỗi kê đầu dù mép giấy đã vào chuẩn cơ khí.

     • Cảm biến bị mất tín hiệu ngắt quãng, không bắt được giấy khi tăng tốc độ in của máy.

     • Thấu kính cảm biến bị xước sâu, nứt vỡ hoặc vỏ bọc cáp bị đứt gãy lõi do rung chấn kéo dài.

     • Máy in không hoàn tất được quy trình khởi động chu kỳ in do mạch kiểm tra vị trí kê đầu không trả về tín hiệu sẵn sàng.
