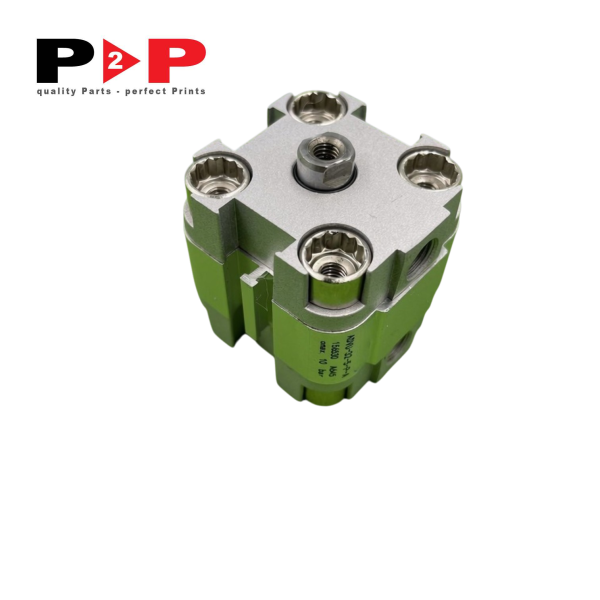

Xi lanh khí nén KBA – Mã phụ tùng: ADVU-32-5-P-A

Mô tả chung

Xi lanh khí nén ADVU-32-5-P-A là linh kiện truyền động khí nén dạng thân vuông nhỏ gọn (compact cylinder), được thiết kế tối ưu hóa cho các hệ thống cơ cấu chấp hành tự động trên các dòng máy in offset thương hiệu KBA (Koenig & Bauer). Trong công nghệ in offset hiện đại đòi hỏi tốc độ vận hành liên tục và độ chính xác cơ học cực cao, xi lanh ADVU-32-5-P-A đóng vai trò tạo lực đẩy/kéo tuyến tính tức thời với hành trình ngắn, đảm bảo phản hồi đóng ngắt, nâng hạ hoặc gài khóa các cụm cơ cấu diễn ra dứt khoát và chuẩn xác.

Sản phẩm được chế tạo từ hợp kim nhôm định hình cao cấp phủ lớp anode hóa bề mặt, giúp chống mài mòn, chống oxy hóa và duy trì độ cứng vững vượt trội trước các rung động tần số cao trong khoang máy in. Piston bên trong có đường kính 32 mm kết hợp hành trình dịch chuyển 5 mm, mang lại lực ép cơ học mạnh mẽ dù kích thước lắp đặt tổng thể vô cùng tinh gọn. Đặc tính mã hóa “P” thể hiện lớp đệm giảm chấn đàn hồi ở cả hai đầu hành trình, giúp triệt tiêu xung lực va chạm khi piston chạm đáy, giảm tiếng ồn và ngăn ngừa hiện tượng lỏng các liên kết cơ khí xung quanh. Ký hiệu “A” biểu thị khả năng tích hợp sẵn vòng từ tính bên trong piston, cho phép phối hợp cùng các cảm biến từ gắn ngoài thân để phát hiện vị trí hành trình và phản hồi tín hiệu về PLC trung tâm một cách tức thì.

Nhờ dung sai gia công chuẩn xác và hệ gioăng phớt làm kín chất lượng cao, xi lanh duy trì áp suất kín tuyệt đối, hạn chế tối đa nguy cơ rò rỉ khí nén dưới điều kiện nhiệt độ máy tỏa ra liên tục. Đây là giải pháp thay thế lý tưởng cho các kỹ sư bảo trì và đơn vị vận hành nhà xưởng in ấn nhằm phục hồi trạng thái làm việc chuẩn xác, giảm thiểu thời gian dừng máy ngoài dự kiến và tối ưu hóa chất lượng bản in thành phẩm.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

Xi lanh khí nén ADVU-32-5-P-A đảm nhiệm các thao tác đóng ngắt cục bộ đòi hỏi lực dứt khoát và hành trình ngắn trên giàn máy in offset KBA:

• Cụm cấp mực và nước (Inking & Dampening Unit): Điều khiển cơ cấu tỳ ép, nhấc hoặc tách lô mực, lô cấp ẩm và các thanh gạt mực tự động.

• Cơ cấu khóa/nhả kẹp bản (Plate Clamping System): Hỗ trợ đóng mở hàm kẹp bản kẽm trong các chu trình nạp hoặc thay bản bán tự động / tự động (Semi-APC, F-APC).

• Bộ phận tay kê và dẫn giấy (Infeed & Feeder): Tác động nhịp nhàng lên các thanh cữ chặn, con lăn tỳ đè dẫn hướng giấy trước khi vào bộ phận in.

• Cụm nhíp truyền và tháo giấy (Transfer & Delivery Grippers): Kích hoạt cơ cấu nâng hạ thanh dẫn hướng hoặc chốt hãm chuyển động của nhíp trung gian.

• Hệ thống rửa tự động: Đóng mở bàn chải hoặc thanh ép vải rửa cao su/lô in (Blanket & Impression Cylinder Cleaning System).

Các dòng máy tương thích

Xi lanh lắp đặt tương thích trên các dòng máy in offset tờ rời KBA:

• KBA Rapida 74

• KBA Rapida 75 / 75E

• KBA Rapida 104

• KBA Rapida 105 / 105 PRO

• KBA Rapida 106 / 106 X

Khuyến nghị về chu kỳ thay thế

• Bảo dưỡng định kỳ: Kiểm tra rò rỉ khí nén, xiết chặt các bulong gá đỡ và vệ sinh bụi bột giấy/dầu mực bám quanh ty xi lanh mỗi 3 – 6 tháng hoặc sau mỗi 1.000 giờ chạy máy.

• Thay thế vòng đệm/gioăng phớt (Seal kit): Tiến hành sau khoảng 12 – 18 tháng (hoặc tương đương 15 – 20 triệu lượt ép/chu kỳ dập), khi phát hiện dấu hiệu xì khí nhẹ hoặc ty trượt có độ rơ.

• Thay thế toàn bộ cụm xi lanh: Khuyến nghị thay mới đồng bộ sau mỗi 24 – 36 tháng (hoặc khoảng 40 – 50 triệu lượt in/chu kỳ vận hành). Trường hợp ty piston bị trầy xước, thân xi lanh biến dạng do va đập hoặc giảm chấn bên trong bị vỡ gây trễ nhịp cơ khí, cần tiến hành thay thế ngay lập tức để tránh gây kẹt cơ cấu và làm sai lệch căn chỉnh của máy in.
