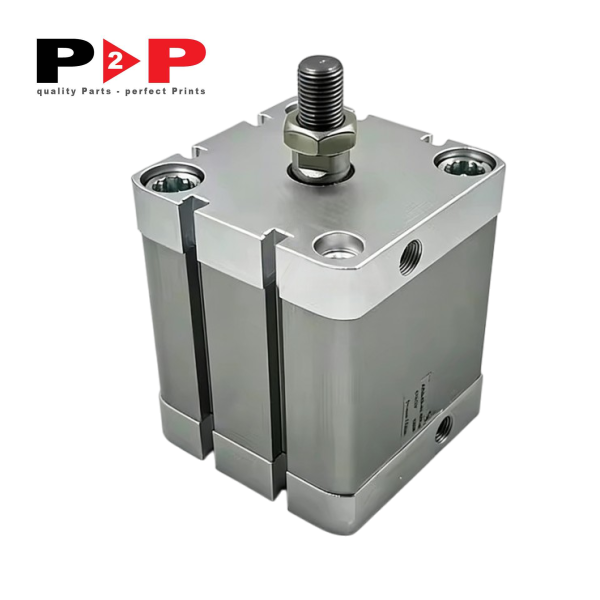

Xi Lanh Khí Nén Máy In KBA – Mã phụ tùng: ADN-50-40-A-P-A

Mô tả chung

Xi lanh khí nén máy in KBA (Mã phụ tùng: ADN-50-40-A-P-A) là linh kiện truyền động khí nén chất lượng cao, đóng vai trò then chốt trong hệ thống tự động hóa và điều khiển cơ cấu phụ trợ của các dòng máy in offset công nghiệp hiện đại. Với thiết kế chuẩn dòng ADN (Compact Cylinder – Xi lanh thân ngắn/ngoại hình gọn), sản phẩm tối ưu hóa không gian lắp đặt tối đa nhưng vẫn đảm bảo lực đẩy và lực kéo mạnh mẽ, đáp ứng hoàn hảo tần suất hoạt động liên tục ở tốc độ cao.

Thiết bị hoạt động theo cơ chế tác động đôi (Double-acting), cho phép điều khiển chính xác chuyển động tịnh tiến ở cả hai chiều nhờ áp suất khí nén. Lớp vỏ bên ngoài làm từ hợp kim nhôm chịu lực cao, bề mặt được xử lý mạ anốt (anodized) giúp chống ăn mòn, chống mài mòn và kháng hóa chất tốt trong môi trường làm việc chứa dầu mỡ, mực in và dung môi công nghiệp. Các van/piston bên trong sử dụng phớt làm kín tiêu chuẩn kỹ thuật cao, giảm thiểu tối đa tình trạng rò rỉ khí nén, giữ áp suất ổn định và duy trì độ nhạy khi vận hành.

Việc trang bị xi lanh khí nén chuẩn mã ADN-50-40-A-P-A giúp hệ thống cơ khí trên máy in KBA phản hồi nhanh chóng, giảm chấn động cơ học trong quá trình ngắt/mở cơ cấu, từ đó góp phần kéo dài tuổi thọ thiết bị và giữ cho quy trình in ấn diễn ra mượt mà, hạn chế tối đa thời gian dừng máy do sự cố khí nén.

Thông số kỹ thuật

Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm xi lanh khí nén ADN-50-40-A-P-A:

Ứng dụng hoặc Vị trí lắp đặt

Trong hệ thống máy in offset KBA, xi lanh khí nén ADN-50-40-A-P-A được ứng dụng phổ biến tại các vị trí cơ cấu chấp hành tự động đòi hỏi độ chính xác cao và lực tác động vừa phải:

• Hệ thống lô mực và lô nước: Điều khiển đóng/mở (gài/nhả) các lô ép mực, lô máng nước vào lô bản in theo chu trình tự động.
• Cơ cấu ép lô bản / lô cao su: Tham gia vào hệ thống đẩy/kéo cơ cấu đóng mở áp lực in (Impression On/Off) ở từng trạm màu.
• Cơ cấu khóa bản in tự động (Plate Clamping / Changing System): Hỗ trợ đóng/mở máng kẹp bản in trong quá trình thay bản tự động hoặc bán tự động.
• Hệ thống ra giấy và vào giấy (Feeder & Delivery Unit): Lắp đặt tại các tay gạt, chốt chặn, cơ cấu phân tách tờ in hoặc bộ phận điều chỉnh vị trí chồng màu tự động.
• Các thiết bị phụ trợ khác: Bộ phận lau tự động (Blanket Wash / Impression Cylinder Wash), cơ cấu dao gạt mực.

Các dòng máy tương thích

Sản phẩm được thiết kế chuẩn kích thước kỹ thuật để thay thế hoàn hảo trên các dòng máy in offset KBA (Koenig & Bauer) phổ biến sau:

• KBA Rapida 74 / Rapida 75 / Rapida 75 PRO
• KBA Rapida 105 / Rapida 105 PRO
• KBA Rapida 106
• KBA Performa 66 / Performa 74
• Các dòng máy in offset KBA khổ trung và khổ lớn sử dụng hệ thống điều khiển khí nén chuẩn mã ADN.

Khuyến nghị về chu kỳ thay thế

Xi lanh khí nén là linh kiện tiêu hao theo thời gian vận hành. Để tránh nguy cơ dừng máy đột ngột làm gián đoạn tiến độ sản xuất, quý khách nên tuân thủ các khuyến nghị bảo dưỡng và thay thế sau:

1. Định kỳ kiểm tra & Bảo dưỡng:
   • Mỗi 3 – 6 tháng: Kiểm tra độ kín khí, vệ sinh bề mặt trục piston, loại bỏ bụi mực và hóa chất bám dính.
   • Kiểm tra hệ thống lọc khí nén đầu vào; khí nén ẩm hoặc bẩn sẽ làm hỏng phớt nhanh chóng.
2. Chu kỳ thay thế khuyến nghị:
   • Theo số lượt in: Thay thế mới sau khoảng 15.000.000 – 20.000.000 lượt in (tùy thuộc vào tần suất đóng/mở của vị trí lắp đặt).
   • Theo thời gian sử dụng: Khuyến nghị thay thế định kỳ từ 2 – 3 năm/lần trong điều kiện vận hành chuẩn.
3. Dấu hiệu nhận biết cần thay thế ngay:
   • Xi lanh bị rò rỉ khí nén ở trục piston hoặc các cổng nối (phát ra tiếng rít khí).
   • Chuyển động bị giật, không êm, độ phản hồi chậm hơn bình thường.
   • Áp suất đẩy/kéo suy giảm dẫn đến không đóng/mở triệt để các cơ cấu (ví dụ: gài lô không sát, nhả bản không đều).
   • Trục xi lanh bị trầy xước, xước phớt hoặc cong vênh do va đập cơ học.

P2P Việt Nam tự hào là nhà cung cấp Phụ tùng Máy In Offset và Máy gia công sau in chất lượng tại Việt Nam, nhập khẩu từ các nước phát triển như Đức, Mỹ, Ý, Nhật, Hàn Quốc và Trung Quốc, có hóa đơn và thông tin nguồn gốc xuất xứ rõ ràng, trung thực.

Quý khách có nhu cầu vui lòng đăng ký tài khoản website và bấm nút THÊM VÀO BÁO GIÁ hoặc gọi Hotline: 0918225885 để được hỗ trợ từ nhân viên kinh doanh.
