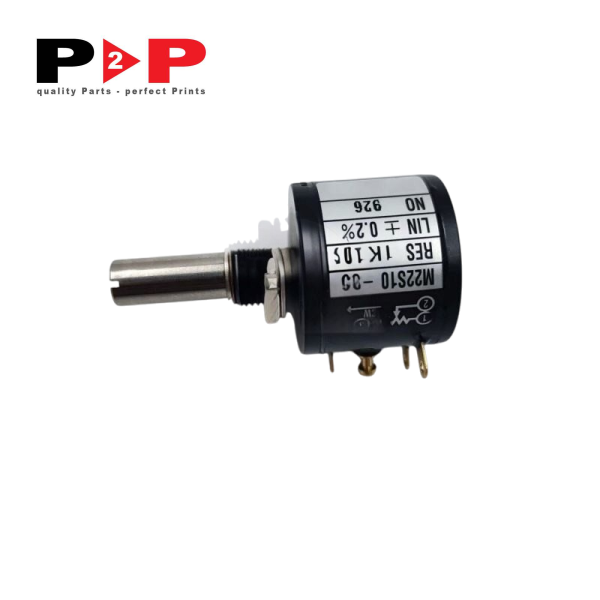

Biến trở máy in offset Komori M22S-10 – Mã phụ tùng: 5GK-N300-010

Biến trở máy in offset Komori M22S-10 – Mã phụ tùng: 5GK-N300-010

Mô tả chung

Biến trở máy in offset Komori M22S-10 (mã phụ tùng 5GK-N300-010) là thành phần linh kiện điện tử cảm biến đóng vai trò cực kỳ quan trọng trong hệ thống điều khiển tự động của máy in offset Komori. Sản phẩm hoạt động như một bộ chia điện thế tuyến tính, có nhiệm vụ đo lường chính xác vị trí góc quay, chuyển động cơ học hoặc mức mở của các chi tiết chấp hành trong máy in, sau đó phản hồi tín hiệu điện áp về trung tâm điều khiển (PLC hoặc bo mạch chính).

Trong vận hành in offset hiện đại, sự ổn định của dòng mực, nước cấp và áp lực giữa các lô máy in quyết định trực tiếp tới chất lượng màu sắc cũng như độ sắc nét của bản in. Biến trở M22S-10 cung cấp phản hồi thông số theo thời gian thực với độ phân giải cao, giúp hệ thống điều khiển trung tâm tự động cân chỉnh độ chính xác tuyệt đối ở từng đơn vị in (printing unit). Nhờ được cấu tạo từ vật liệu điện trở cao cấp cùng lớp vỏ bảo vệ chống rung đập và kháng dầu mỡ, sản phẩm chịu được môi trường làm việc liên tục, nhiệt độ cao và độ rung lớn đặc trưng trong xưởng in công nghiệp.

Việc sử dụng biến trở chuẩn mã 5GK-N300-010 giúp máy vận hành trơn tru, hạn chế tối đa tình trạng sai lệch dải màu (color drift), lệch tay mực hoặc báo lỗi vị trí trên màn hình điều khiển. Đây là giải pháp thay thế hoàn hảo để duy trì hiệu suất hoạt động định mức cho toàn bộ dây chuyền in Komori.

Thông số kỹ thuật

• Tên linh kiện: Biến trở máy in offset (Potentiometer)

• Model linh kiện: M22S-10

• Mã phụ tùng (Part Number): 5GK-N300-010

• Loại cảm biến: Cảm biến vị trí tuyến tính / Cảm biến xoay góc (Rotary Potentiometer)

• Tín hiệu ngõ ra: Điện áp tương tự (Analog Voltage Signal)

• Trở kháng danh định: Chuẩn kỹ thuật Komori

• Góc quay hiệu dụng: 360° (xoay liên tục) / Góc làm việc điện học tiêu chuẩn

• Độ bền cơ học: Hàng triệu chu kỳ xoay vận hành

• Đặc tính môi trường: Kháng dầu in, hóa chất tẩy rửa lô, chịu nhiệt độ làm việc công nghiệp tiêu chuẩn

• Dạng kết nối: Chân cắm/jack nối tiêu chuẩn theo cụm dây máy in Komori

Ứng dụng hoặc Vị trí lắp đặt

Biến trở Komori 5GK-N300-010 được tích hợp tại nhiều vị trí truyền động và phản hồi vị trí then chốt trên dàn in offset, cụ gồm các cụm vị trí sau:

1. Cụm phím mực (Ink Key Control): Tích hợp tại các mô-tơ chấp hành của máng mực để phản hồi chính xác độ mở/khép của từng phím mực, giúp người vận hành điều chỉnh lượng mực ra đồng đều theo dải màu từ bàn điều khiển trung tâm.

2. Cụm lô cấp nước / lô cấp mực (Dampening & Inking Form Rollers): Đo lường và phản hồi tốc độ quay hoặc vị trí áp lực tiếp xúc của lô nước, lô mực đối với bản in.

3. Cụm điều chỉnh chồng màu (Register Control System): Lắp đặt tại cụm mô-tơ vi chỉnh chồng màu (dọc, ngang, đường chéo) để ghi nhận vị trí dịch chuyển của trục bản in.

4. Cụm điều chỉnh áp lực in (Impression Cylinder Adjustment): Phản hồi khoảng cách và áp lực giữa trục bản, trục cao su và trục ép lực theo định lượng độ dày của giấy in.

Các dòng máy tương thích

Biến trở M22S-10 (5GK-N300-010) tương thích hoàn hảo với nhiều thế hệ máy in offset tờ rời của hãng Komori, bao gồm:

• Komori Lithrone Series: L-28, L-32, L-40, L-26, L-20

• Komori Lithrone S Series: LS-29, LS-40

• Komori Lithrone G Series: GL-40, GL-37

• Komori Spica Series: Spica 26, Spica 29

• Komori Enthrone Series: E-26, E-29

Khuyến nghị về chu kỳ thay thế

Biến trở là linh kiện tiêu hao chịu ma sát cơ học liên tục trong quá trình xoay phản hồi tín hiệu. Để đảm bảo máy in vận hành ổn định và không ngắt đoạn sản xuất, kỹ thuật viên nên lưu ý các khuyến nghị sau:

1. Chu kỳ kiểm tra định kỳ:

   • Kiểm tra tín hiệu điện áp và độ nhạy của biến trở mỗi 6 tháng/lần hoặc sau mỗi 2.000 giờ hoạt động.

   • Dùng đồng hồ đo vạn năng (Multimeter) kiểm tra dải trở kháng xoay để đảm bảo không bị đứt dải trở hoặc nhảy giá trị bất thường.

2. Chu kỳ thay thế dự phòng:

   • Khuyến nghị thay thế định kỳ sau mỗi 2 – 3 năm vận hành liên tục (hoặc khoảng 10.000 – 15.000 giờ làm việc tùy theo tần suất hoạt động của nhà xưởng).

3. Dấu hiệu nhận biết biến trở bị hư hỏng cần thay ngay:

   • Báo lỗi hệ thống: Bàn điều khiển Komori báo lỗi mất tín hiệu phản hồi phím mực (Ink Key Fault), lỗi chồng màu (Register Error) hoặc không thể cài đặt lại vị trí gốc (Zero Point Return Failed).

   • Sai lệch chất lượng in: Lượng mực cấp ra không ổn định, dải màu bị nhảy dù số hiển thị trên màn hình không đổi; áp lực in không đồng đều giữa các đơn vị in.

   • Hư hỏng cơ học: Trục xoay bị kẹt, mòn chổi than bên trong dẫn đến tín hiệu ra bị chập chờn (noise/fluctuation).
