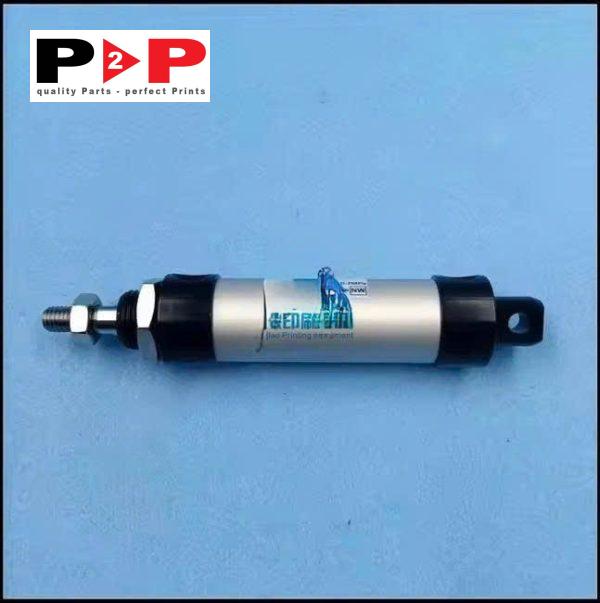

Xi lanh khí nén máy in Komori – Mã phụ tùng: JG2-20-25-C-E-KP-01

Mô tả chung

Xi lanh khí nén JG2-20-25-C-E-KP-01 là linh kiện cơ-khí điều khiển bằng áp suất khí nén chuyên dụng, đóng vai trò quan trọng trong cơ chế vận hành tự động hóa của các hệ thống máy in offset công nghiệp. Thiết bị này biến đổi năng lượng của khí nén thành cơ năng tuyến tính (động cơ dịch chuyển hành trình thẳng), đáp ứng yêu cầu chấp hành nhanh, tác động lực chính xác và nhịp nhàng trong suốt quy trình in ấn khép kín.

Sản phẩm sở hữu thiết kế nhỏ gọn, tối ưu không gian lắp đặt nhưng vẫn đảm bảo khả năng chịu áp suất hoạt động liên tục với tần suất cao. Thân xi lanh được gia công cơ khí chính xác từ vật liệu cao cấp, giảm thiểu tối đa ma sát trong cơ cấu piston và ty trục. Điều này giúp bộ chuyển động vận hành êm ái, giảm độ rung lắc và hạn chế hao mòn trong môi trường sản xuất công nghiệp khắc nghiệt, nơi máy in phải hoạt động nhiều ca liên tục.

Nhờ khả năng đóng/mở và chuyển trạng thái tức thì, xi lanh khí nén mã JG2-20-25-C-E-KP-01 hỗ trợ duy trì áp lực chuẩn xác tại các điểm định vị, nâng cao chất lượng màu in, độ chồng màu chính xác và giảm thiểu tỷ lệ lỗi phế phẩm trong vận hành máy in offset.

Thông số kỹ thuật

• Mã phụ tùng: JG2-20-25-C-E-KP-01

• Chức năng: Actuator khí nén (Xi lanh chuyển động tuyến tính)

• Đường kính Piston (Bore size): 20 mm

• Hành trình Piston (Stroke): 25 mm

• Loại tác động: Tác động kép (Double Acting)

• Môi chất làm việc: Khí nén đã qua lọc sạch và tách ẩm

• Dải áp suất hoạt động: 0.15 MPa – 0.8 MPa (1.5 – 8 bar)

• Nhiệt độ môi trường hoạt động: -5°C đến +60°C

• Kích thước đóng gói tham chiếu: 17.5 x 9.4 x 11.4 cm

• Trọng lượng: ~0.3 kg – 0.5 kg

• Kiểu kết nối khí: Cổng ren tiêu chuẩn chuyên dụng cho máy in offset

Ứng dụng hoặc Vị trí lắp đặt

Xi lanh khí nén JG2-20-25-C-E-KP-01 đảm nhận nhiều vai trò điều khiển tự động quan trọng trong kết cấu máy in:

1. Cơ cấu nâng/hạ lô mực và lô nước: Thực hiện thao tác tách hoặc áp lô lô mực/lô nước vào bản in theo đúng chu kỳ đặt sẵn.

2. Cụm khóa/mở kẹp bản in: Hỗ trợ quá trình lên bản, tháo bản tự động hoặc bán tự động nhanh chóng.

3. Hệ thống nhả/kẹp giấy tại đầu vào và đầu ra: Điều khiển cơ chế chặn giấy, nâng hạ bàn nạp giấy hoặc gạt giấy chính xác.

4. Cụm định vị lô ép (Impression Cylinder Push/Pull): Tham gia điều khiển vị trí lô ép kim loại hoặc lô cao su trong từng đơn vị màu.

5. Cơ cấu gạt mực và đóng mở hệ thống vệ sinh tự động: Vận hành các thanh gạt rửa tự động trong dàn lô mực và lô cao su.

Các dòng máy tương thích

Phụ tùng tương thích tối ưu với các hệ thống máy in offset thuộc các dòng sau:

• Komori Lithrone Series: L-26, L-28, L-40, L-44 (Lithrone 26, Lithrone 28, Lithrone 40, Lithrone 44)

• Komori Lithrone S Series: LS-26, LS-29, LS-40 (Lithrone S26, S29, S40)

• Komori Enthrone Series: E-26, E-29 (Enthrone 26, Enthrone 29)

• Komori Spica Series: Spica 26, Spica 29

• Các dòng máy in Komori khổ vừa và khổ lớn khác: Đòi hỏi xi lanh khí nén có đường kính piston 20mm và hành trình 25mm chuẩn mã JG2-20-25.

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Để đảm bảo máy in vận hành ổn định, không bị ngắt đoạn ca sản xuất do sự cố khí nén, người vận hành cần lưu ý chu kỳ bảo dưỡng và thay thế khuyến nghị:

• Thời gian kiểm tra định kỳ: Mỗi 3 đến 6 tháng hoặc sau mỗi 5.000.000 lượt in. Cần kiểm tra độ kín khí, tình trạng rò rỉ tại các cổng nối ren, gioăng phớt đầu ty và tốc độ phản hồi của xi lanh.

• Chu kỳ thay thế định kỳ: Từ 12 đến 24 tháng vận hành liên tục (tương đương khoảng 15.000.000 – 25.000.000 lượt in, tùy thuộc vào tần suất hoạt động của máy và chất lượng nguồn khí nén).

• Các dấu hiệu cần thay thế ngay:

  • Xi lanh bị rò rỉ khí nén ra ngoài ở phớt đầu ty hoặc nắp chặn.

  • Hành trình di chuyển bị giật, chập chờn, phản hồi chậm hoặc không đi hết hành trình 25mm.

  • Piston bị xước ty, cong ty do va đập cơ khí hoặc chịu tải lệch tâm.

  • Áp suất khí cấp đủ nhưng lực đẩy/kéo của xi lanh bị suy giảm rõ rệt.
