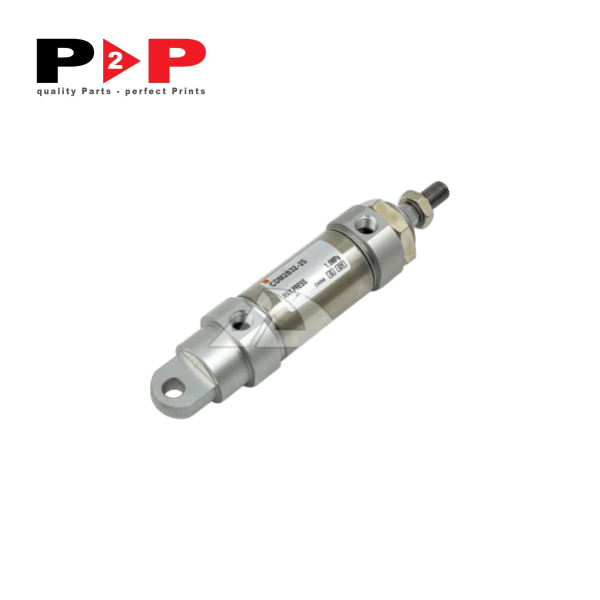

Xi Lanh Khí Nén Máy In Offset Komori – Mã Phụ Tùng: CDM2B32-25

Xi lanh khí nén máy in Offset Komori – Mã phụ tùng: CDM2B32-25 là thiết bị chấp hành khí nén chính xác cao thuộc hệ thống điều khiển tự động trên các dòng máy in offset công nghiệp Komori. Phụ tùng này đóng vai trò chuyển đổi năng lượng khí nén thành động lực cơ học dạng chuyển động tịnh tiến, giúp thực hiện các thao tác đóng/mở, nâng/hạ hoặc kéo/đẩy các cơ cấu cơ khí tự động trên máy in một cách chuẩn xác, dứt khoát.

Được gia công và chế tạo theo chuẩn kích thước cơ khí nghiêm ngặt của Komori, mã xi lanh CDM2B32-25 giúp duy trì áp lực nén ổn định, đáp ứng phản hồi tức thì theo lệnh điều khiển từ hệ thống van điện từ. Việc xi lanh vận hành mượt mà, đúng hành trình đóng vai trò rất quan trọng trong việc giữ cho hệ thống cấp giấy, định vị tờ in và các cụm lô truyền động hoạt động đồng bộ ở tốc độ chạy máy cực cao, ngăn ngừa tình trạng trễ nhịp cơ học hay lệch áp lực in.

Cấu tạo với thân xi lanh bằng hợp kim nhôm chịu lực tản nhiệt tốt, ty piston bằng thép không gỉ (Inox) mài bóng chống trầy xước và hệ thống phớt làm kín (seal) cao cấp chịu dầu/chịu nhiệt, xi lanh khí nén máy in Offset Komori – Mã phụ tùng: CDM2B32-25 có khả năng chống mài mòn vượt trội trong môi trường xưởng in có tần suất đóng nhả liên tục. Lắp đặt đúng mã xi lanh chuẩn giúp hệ thống khí nén của máy in luôn kín khít, tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ cho toàn bộ dây chuyền.

Thông số kỹ thuật

• Tên sản phẩm: Xi lanh khí nén máy in Offset Komori – Mã phụ tùng: CDM2B32-25

• Mã phụ tùng (Part Number): CDM2B32-25 / CDM2B3225

• Loại linh kiện: Xi lanh khí nén thân tròn tác động kép (Double Acting Pneumatic Cylinder)

• Kích thước đường kính & hành trình:

  • Đường kính nòng (Bore size): 32 mm

  • Hành trình piston (Stroke): 25 mm

• Chất liệu cấu tạo:

  • Thân xi lanh: Hợp kim nhôm cao cấp xử lý anodize bề mặt chống ăn mòn

  • Ty piston: Thép không gỉ (Inox) gia công mài bóng chính xác cao

  • Phớt làm kín: Cao su tổng hợp chịu nhiệt, chịu dầu và chống mài mòn

• Đặc tính kỹ thuật:

  • Áp suất vận hành tiêu chuẩn: 0.15 – 1.0 MPa (1.5 – 10 bar)

  • Tích hợp dải từ tính trên piston (built-in magnet) hỗ trợ cảm biến hành trình

  • Phản hồi tác động nhanh, hành trình tịnh tiến chuẩn xác 25mm không bị trễ nhịp

  • Cổng cấp khí và chân gá bắt ốc tiêu chuẩn, lắp đặt chính xác 100% trên gá máy Komori

Ứng dụng hoặc Vị trí lắp đặt

Vị trí lắp đặt:

Xi lanh khí nén máy in Offset Komori – Mã phụ tùng: CDM2B32-25 được lắp đặt tại các vị trí cơ cấu khí nén hành trình ngắn trên máy in:

• Cụm đầu nạp giấy (Feeder Unit): Lắp tại cơ cấu nâng/hạ chân vịt ngắt giấy, bánh xe đè giấy hoặc chốt định vị bàn nạp giấy.

• Cụm bàn ra giấy (Delivery Unit): Lắp tại cơ cấu vỗ giấy, thanh chặn giấy hoặc dao vỗ biên tự động ở bàn thu thành phẩm.

• Cụm đơn vị in (Printing Unit): Lắp tại các gá đẩy nâng/hạ lô phụ, cụm dao gạt mực hoặc chốt khóa cơ cấu tự động.

Ứng dụng thực tế:

• Điều khiển chuyển động tịnh tiến: Đẩy/kéo các chi tiết cơ khí di chuyển đúng khoảng cách 25mm với lực nén ổn định.

• Đồng bộ hóa nhịp tự động: Phối hợp với cảm biến và van điện từ để thực hiện thao tác ngắt giấy, định vị giấy hoặc đóng/mở gá tự động theo chu kỳ in.

• Duy trì lực nén chính xác: Giúp các điểm tì kẹp giữ cố định vị trí, tránh hiện tượng xô lệch giấy hay mất áp lực cơ học.

Các dòng máy tương thích

Xi lanh khí nén máy in Offset Komori – Mã phụ tùng: CDM2B32-25 được gia công chuẩn thông số cơ khí, tương thích hoàn hảo với các dòng máy in offset Komori:

• Dòng Komori Lithrone khổ 40 inch: G40, LS40, L40, GL40

• Dòng Komori Lithrone khổ 28 – 37 inch: L28, L29, LS29, GL37

• Dòng Komori Lithrone khổ 26 inch: L26, LS26

• Dòng Komori Spica Series: Spica 26, Spica 29

• Dòng Komori Enthrone Series: Enthrone 26, Enthrone 29

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Xi lanh khí nén thực hiện hành trình đóng/nhả liên tục hàng vạn lần trong mỗi ca sản xuất. Theo thời gian, hệ thống phớt làm kín bên trong bị lão hóa hoặc ty piston bị bám bẩn/trầy xước. Kỹ thuật viên nên tuân thủ lịch bảo trì sau:

1. Chu kỳ kiểm tra & thay thế định kỳ:

   • Kiểm tra định kỳ: Mỗi 1 đến 3 tháng/lần (vệ sinh sạch bụi giấy bám trên ty xi lanh, kiểm tra độ kín khí, kiểm tra bộ lọc tách nước hệ thống khí nén).

   • Thay thế định kỳ: Nên thay mới sau 24 đến 36 tháng vận hành (hoặc khoảng 30 – 50 triệu lượt in), tùy thuộc vào chất lượng nguồn khí nén và môi trường làm việc của xưởng in.

2. Dấu hiệu cảnh báo cần thay thế ngay:

   • Rò rỉ khí nén (Xì hơi): Phát hiện tiếng xì khí ở đầu ty xi lanh hoặc các cổng cấp khí do phớt phỉ (seal) bị chai cứng, rách hoặc mòn.

   • Chuyển động yếu / Bị giật: Ty xi lanh đẩy ra/rút về chậm, ngập ngừng hoặc không đủ lực kéo/đẩy do hở áp suất bên trong lòng xi lanh.

   • Trầy xước ty piston: Ty Inox xuất hiện các vệt sọc dọc, móp méo do va đập hoặc do bụi giấy/cặn bẩn chui vào làm hỏng phớt chắn bụi.

   • Báo lỗi hành trình: Cảm biến không nhận được tín hiệu vị trí piston do xi lanh bị kẹt cơ học hoặc hỏng dải từ tính bên trong.

3. Lời khuyên khi bảo dưỡng:

   • Thường xuyên kiểm tra bộ lọc tách nước và tra dầu bôi trơn khí nén trung tâm để bảo vệ phớt cao su bên trong xi lanh.

Khi thay mới mã CDM2B32-25, cần siết chặt các chân gá bắt ốc và chỉnh lại cảm biến vị trí (nếu có) để đảm bảo xi lanh hoạt động đúng hành trình chuẩn.
