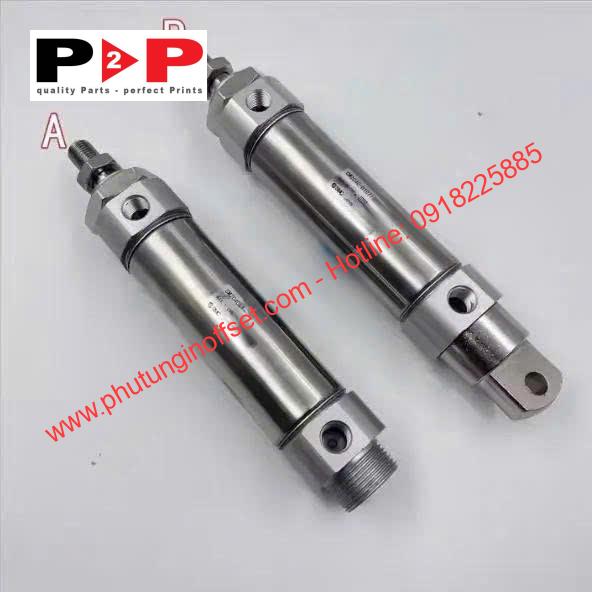

Xi lanh khí nén máy in offset Komori – Mã phụ tùng: CM2C40-D1071-75

Mô tả chung

Xi lanh khí nén máy in Komori – Mã phụ tùng: CM2C40-D1071-75 là bộ phận truyền động khí nén cơ bản và đóng vai trò đặc biệt quan trọng trong hạ tầng cơ khí của các dòng máy in offset tự động hóa. Trong quy trình vận hành in ấn công nghiệp đòi hỏi độ chính xác cao và tốc độ vận hành liên tục, thiết bị xi lanh khí nén chịu trách nhiệm thực hiện các thao tác đóng ngắt cơ học, điều khiển hành trình chuyển động tuyến tính và chấp hành chính xác lệnh điều khiển từ hệ thống trung tâm.

Sản phẩm được thiết kế và chế tạo theo tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đáp ứng hoàn hảo các yêu cầu vận hành khắc nghiệt của đầu in, lô in và các cụm chấp hành. Với cấu trúc vỏ kim loại bền bỉ, chịu lực cơ học tốt cùng khả năng chống ăn mòn cao, xi lanh khí nén CM2C40-D1071-75 giúp tối ưu hóa hiệu suất hoạt động của máy in offset, giảm thiểu tối đa tình trạng trễ nhịp hay kẹt cơ học trong suốt quá trình sản xuất.

Sự chuẩn xác trong kích thước hình học và độ kín khí vượt trội của xi lanh khí nén CM2C40-D1071-75 đóng vai trò quyết định giúp duy trì áp suất vận hành ổn định, giảm thiểu thất thoát dòng khí nén điều khiển. Nhờ đó, máy in offset Komori duy trì được tốc độ phản hồi linh hoạt, nhịp nhàng và đảm bảo chất lượng bản in đồng đều trên từng lô sản phẩm.

Thông số kỹ thuật

Để đảm bảo tính tương thích tuyệt đối và hiệu quả vận hành tối đa khi lắp đặt vào dây chuyền sản xuất, dưới đây là bảng thông số kỹ thuật chi tiết của thiết bị:

• Tên sản phẩm / Loại phụ tùng: Xi lanh khí nén (Pneumatic Air Cylinder)

• Mã phụ tùng (Part Number): CM2C40-D1071-75 (hoặc CM2C40-D1071)

• Loại máy sử dụng: Máy in offset công nghiệp

• Tương thích thương hiệu: Komori

• Đường kính piston (Bore Size): 40 mm

• Hành trình làm việc (Stroke): 75 mm

• Môi chất vận hành: Khí nén sạch (đã qua hệ thống lọc bụi và tách nước)

• Kiểu tác động: Tác động kép (Double Acting)

• Áp suất vận hành tiêu chuẩn: 0.1 MPa – 1.0 MPa (1 – 10 bar)

• Áp suất chịu đựng tối đa: 1.5 MPa

• Dải nhiệt độ hoạt động: -10°C đến 60°C

• Kích thước cổng cấp khí: Chuẩn ren kỹ thuật công nghiệp

• Trọng lượng thiết bị: Khoảng 0.8 kg – 1.0 kg

• Vật liệu cấu tạo: Hợp kim nhôm cao cấp, ty thép không gỉ và hệ thống gioăng phớt chịu nhiệt, chống ma sát cao

Ứng dụng hoặc Vị trí lắp đặt

Xi lanh khí nén CM2C40-D1071-75 đảm nhận nhiều chức năng điều khiển cơ học then chốt trong các cụm chức năng của máy in offset Komori. Các vị trí lắp đặt và ứng dụng phổ biến nhất bao gồm:

1. Cụm điều khiển ép/nhả lô in (Impression Cylinder Engagement): Thực hiện nhiệm vụ nâng hạ, ép hoặc nhả các trục lô in, lô truyền mực và lô làm ẩm vào đúng thời điểm quy định của chu kỳ in.

2. Cụm đóng mở tay kẹp giấy (Gripper Bar Control): Hỗ trợ chấp hành các hành trình đóng mở kẹp giấy ở đầu vào, truyền giấy giữa các đơn vị màu và đầu ra của máy in offset.

3. Cụm cấp mực và nước (Inking & Dampening System): Điều khiển vị trí tráo lô, tì lô mực và lô nước giúp phân bổ lượng mực in đều đặn, chính xác trên bề mặt bản in.

4. Cụm điều khiển khóa bản in (Plate Clamp System): Tham gia vào cơ chế siết, nhả tự động hoặc bán tự động khi thay bản in offset.

5. Cụm định vị và chặn giấy Outfeed/Infeed: Hỗ trợ cơ cấu căn chỉnh lề, đẩy giấy và nâng hạ bàn nâng giấy tự động.

Các dòng máy tương thích

Xi lanh khí nén mã CM2C40-D1071-75 được thiết kế tương thích hoàn hảo với các dòng máy in offset Komori phổ biến:

• Komori Lithrone Series (S26, S29, S40)

• Komori Lithrone G Series (G37, G40)

• Komori Enthrone Series (E26, E29)

• Komori Spica Series (Spica 26, Spica 29)

• Komori Sprint Series

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Trong môi trường sản xuất in ấn công nghiệp hoạt động liên tục, xi lanh khí nén phải chịu hàng triệu lượt hành trình đóng mở cùng sự tác động của nhiệt lượng và bụi mực in. Việc duy trì kế hoạch kiểm tra, bảo dưỡng và thay thế định kỳ là bắt buộc để tránh tình trạng dừng máy đột ngột:

• Kiểm tra định kỳ (Hàng tháng hoặc sau 500 giờ vận hành): Kiểm tra độ kín khí, phát hiện sớm các rò rỉ ở đầu nối ren hoặc phớt chắn bụi. Vệ sinh sạch sẽ bụi mực và mỡ bẩn bám trên ty xi lanh.

• Bảo dưỡng và thay phớt (Sau 12 – 18 tháng sử dụng): Thực hiện thay thế các gioăng phớt làm kín (Seal Kits) bên trong nếu phát hiện lực ép của xi lanh bị suy giảm hoặc chuyển động bị giật cục.

• Chu kỳ thay thế toàn bộ (Sau 24 – 36 tháng hoặc khoảng 5.000.000 – 10.000.000 chu kỳ hoạt động): Khuyến nghị thay mới hoàn toàn xi lanh CM2C40-D1071-75 để đảm bảo độ chính xác tuyệt đối cho hệ thống cơ khí.

• Dấu hiệu cần thay thế ngay: Xi lanh bị xì khí liên tục không thể khắc phục bằng cách thay phớt; ty xi lanh bị cong, trầy xước nặng; hành trình di chuyển bị kẹt, trễ nhịp ảnh hưởng trực tiếp đến chất lượng ép mực và nhịp truyền giấy.
