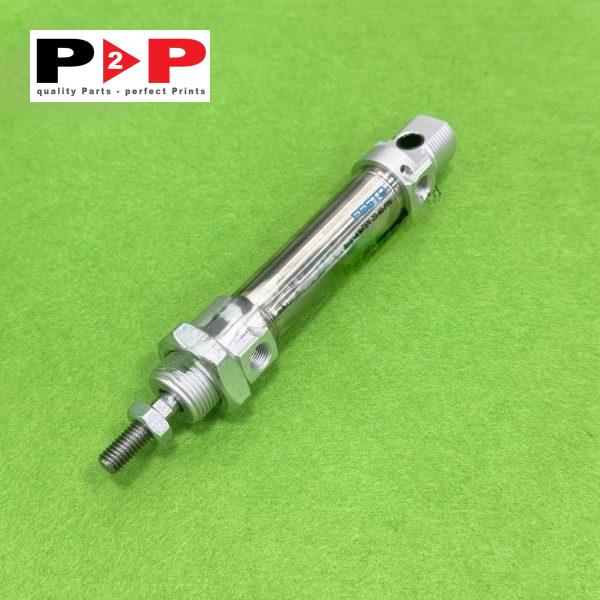

Xi lanh khí nén máy in offset Komori – Mã phụ tùng: DSN-20-40-PPV

Mô tả chung

Xi lanh khí nén máy in offset Komori DSN-20-40-PPV là phụ tùng cơ – khí nén quan trọng, chuyên dụng trong các hệ thống tự động hóa điều khiển cơ cấu chấp hành trên máy in offset. Với kích thước đường kính piston (bore) 20 mm và hành trình làm việc (stroke) 40 mm, thiết bị này đóng vai trò chuyển đổi áp suất khí nén thành động năng tịnh tiến theo chu kỳ.

Được thiết kế đáp ứng các tiêu chuẩn kỹ thuật khắt khe, xi lanh DSN-20-40-PPV tích hợp cơ cấu giảm chấn khí nén điều chỉnh được ở hai đầu hành trình (PPV). Tính năng giảm chấn này giúp giảm thiểu tối đa lực va đập cơ học khi piston di chuyển đến điểm cuối hành trình, tránh hiện tượng rung giật, giảm tiếng ồn và bảo vệ cấu trúc liên kết của máy in offset khỏi va đập mạnh. Lớp vỏ kim loại chắc chắn cùng hệ thống seal (gioăng phớt) chất lượng cao mang lại khả năng chịu áp lực vượt trội, chống ăn mòn hóa học do dung môi in và hoạt động ổn định trong điều kiện vận hành liên tục với tần suất cao.

Thông số kỹ thuật

• Mã sản phẩm / Model: DSN-20-40-PPV

• Loại phụ tùng: Xi lanh khí nén tác động đôi (Double Acting Pneumatic Cylinder)

• Ứng dụng ngành: Phụ tùng máy in offset

• Đường kính piston (Bore size): 20 mm

• Hành trình làm việc (Stroke length): 40 mm

• Cơ cấu giảm chấn: Giảm chấn khí nén điều chỉnh được ở hai đầu (PPV – Pneumatic Cushioning Adjustable)

• Môi chất làm việc: Khí nén sạch (đã qua lọc và tách ẩm)

• Áp suất vận hành: 1.0 – 10.0 bar (0.1 – 1.0 MPa)

• Dải nhiệt độ hoạt động: -20°C đến +80°C

• Trọng lượng bản thân: Khối lượng tịnh khoảng 0.2 kg

• Cổng kết nối khí nén: Chuẩn ren khí nén tiêu chuẩn công nghiệp

• Phương thức lắp đặt: Dạng đầu ren / gá lắp cố định thân xi lanh

Ứng dụng hoặc Vị trí lắp đặt

Trong dây chuyền máy in offset, xi lanh khí nén DSN-20-40-PPV được ứng dụng ở nhiều cụm chấp hành yêu cầu độ chính xác cao và chuyển động linh hoạt:

1. Cụm cấp và truyền giấy (Feeder & Delivery): Điều khiển các tay kẹp giấy, thanh chặn giấy hoặc cơ cấu nâng hạ chân vịt tách giấy ở đầu vào và đầu ra sản phẩm.

2. Cụm lô mực và lô nước (Inking & Dampening Systems): Đóng vai trò nâng/hạ hoặc tịnh tiến các lô ép mực, lô chà nước vào khuôn in theo đúng chu kỳ đặt lệnh.

3. Cụm đóng/mở áp (Impression Throw-on / Throw-off): Hỗ trợ cơ cấu chấp hành khí nén thực hiện việc ép áp lực in hoặc nhả áp lực giữa các lô ép khi máy tạm ngưng hoặc đi ca in mới.

4. Cụm gạt mực và vệ sinh tự động (Blanket & Roller Washup): Mở/áp các thanh gạt rửa lô, dao gạt mực tự động trong quy trình vệ sinh cao su và lô mực định kỳ.

5. Cụm điều khiển cơ cấu phụ: Các vị trí định vị chốt, khóa an toàn khí nén, đóng mở cửa bảo vệ hoặc cơ cấu chuyển hướng sản phẩm sau in.

Các dòng máy tương thích

Xi lanh DSN-20-40-PPV tương thích rộng rãi với nhiều dòng máy in offset Komori (dạng tờ rời và dạng cuộn), bao gồm các model tiêu biểu:

• Series Komori Lithrone: L-20, L-26, L-28, L-29, L-40, L-44 (các thế hệ Lithrone classic)

• Series Komori Lithrone S & GX: LS-26, LS-29, LS-40, GL-29, GL-40 (Lithrone G40, GX40)

• Series Komori Spica: Spica 26, Spica 29

• Series Komori Enthrone: Enthrone 26, Enthrone 29

• Các dòng máy in offset Komori khác: Sprint (S26, S28) và các hệ thống máy in offset đa màu khổ trung/khổ lớn có sử dụng chuẩn khí nén kích thước DSN-20-40.

Khuyến nghị về chu kỳ thay thế

Xi lanh khí nén là linh kiện chịu hao mòn cơ học và ma sát liên tục trong quá trình vận hành máy in. Để đảm bảo chất lượng bản in và phòng ngừa sự cố dừng máy đột ngột, chu kỳ bảo trì và thay thế được khuyến nghị như sau:

• Chu kỳ vận hành chuẩn: Khoảng 10.000.000 đến 15.000.000 lượt hành trình (strokes) hoặc định kỳ từ 18 – 24 tháng tùy thuộc vào tần suất hoạt động của xưởng in.

• Thời điểm cần kiểm tra & thay thế ngay:

  • Rò rỉ khí nén: Phát hiện tiếng rít khí hoặc sụt giảm áp suất tại vị trí cổ phớt đầu ty xi lanh hoặc các mối nối ren.

  • Chuyển động không đều: Piston bị giật, di chuyển chậm, lực đẩy yếu hoặc bị kẹt hành trình do mòn phớt trong/xước lòng xi lanh.

  • Hỏng giảm chấn: Lực va đập ở cuối hành trình tăng mạnh, tạo tiếng gõ cơ học lớn do hệ thống phớt PPV bị chai cứng hoặc rách.

  • Nhiễm bẩn hệ thống: Khí nén chứa nhiều nước, dầu mỡ bẩn hoặc bụi mực xâm nhập làm hỏng bề mặt piston.

• Lưu ý bảo dưỡng phòng ngừa: Nên kiểm tra bộ lọc khí nén, bộ tách nước định kỳ mỗi tháng để kéo dài tuổi thọ phớt xi lanh; đồng thời tiến hành kiểm tra tổng thể hệ thống khí nén trong các đợt bảo dưỡng máy in định kỳ 6 tháng/lần.
