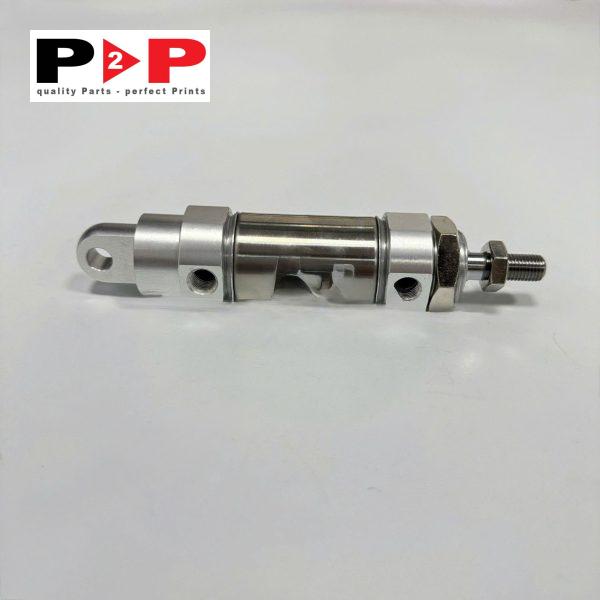

Xilanh khí nén máy in offset Komori – Mã phụ tùng: CM2B32-20-XB6

Mô tả chung

Xilanh khí nén máy in Komori – CM2B32-20-XB6 là linh kiện phụ tùng khí nén chất lượng cao, đóng vai trò then chốt trong hệ thống truyền động và tự động hóa của các dòng máy in offset công nghiệp Komori. Sản phẩm được thiết kế chuẩn xác để đáp ứng các yêu cầu khắt khe về áp suất, tốc độ phản hồi và độ ổn định trong suốt quá trình vận hành liên tục ở tốc độ cao.

Khí nén là một trong những cơ chế điều khiển chính trên các dòng máy in offset hiện đại, chịu trách nhiệm cho các thao tác chấp hành như đóng/mở lô in, nâng/hạ cụm cấp mực, điều khiển tay nhíp, nâng hạ bàn cung cấp giấy hoặc định vị các cơ cấu cơ khí chính xác. Xilanh khí nén CM2B32-20-XB6 sở hữu kết cấu thân kim loại bền bỉ, khả năng chịu lực tác động lớn, duy trì độ kín khí tối đa và chống mài mòn vượt trội trong môi trường làm việc có mật độ bụi mực và dung môi in cao.

Việc trang bị và thay thế xilanh khí nén chất lượng tốt giúp máy in vận hành mượt mà, giảm thiểu độ trễ cơ học, ngăn ngừa hiện tượng rò rỉ áp suất khí nén – nguyên nhân hàng đầu gây ra lỗi lệch màu, sai vị trí tay nhíp hoặc ngừng máy đột ngột làm gián đoạn tiến độ sản xuất.

Thông số kỹ thuật

• Tên linh kiện: Xilanh khí nén (Air Cylinder)

• Mã phụ tùng: CM2B32-20-XB6

• Đường kính nòng (Bore size): 32 mm

• Hành trình xilanh (Stroke): 20 mm

• Môi chất hoạt động: Khí nén đã qua lọc và làm sạch

• Dạng tác động: Tác động kép (Double Acting)

• Loại kết cấu: Xilanh thân tròn tiêu chuẩn công nghiệp

• Khối lượng chuẩn: Khoảng 0.5 kg

• Kích thước đóng gói tiêu chuẩn: 19.5 cm x 10.5 cm x 13.5 cm

• Môi trường sử dụng thích hợp: Hệ thống in offset mực gốc nước và mực dầu tiêu chuẩn

Ứng dụng hoặc Vị trí lắp đặt

Xilanh khí nén mã CM2B32-20-XB6 được ứng dụng rộng rãi tại nhiều vị trí điều khiển quan trọng trên dàn máy in offset Komori, cụ thể:

• Hệ thống nạp và truyền giấy (Feeder & Delivery System): Lắp đặt tại cụm điều khiển đầu hút, thanh chặn giấy hoặc hệ thống nâng hạ bàn giấy nạp và bàn giấy ra.

• Cụm lô và trục in (Inking & Dampening Unit): Đóng vai trò làm cơ cấu chấp hành để nâng/hạ hoặc đóng/mở tiếp xúc giữa các lô mực, lô nước và lô bản in.

• Cơ cấu đóng/mở áp lực (Impression Cylinder Control): Hỗ trợ chuyển đổi trạng thái ép/nhả áp lực giữa các ống bản, ống cao su và ống ép trong từng đơn vị màu.

• Hệ thống nhíp kẹp giấy (Gripper Bar System): Đẩy/mở các cụm tay nhíp truyền giấy trung gian hoặc tay nhíp nhả giấy ra bàn thành phẩm.

Các dòng máy tương thích

Sản phẩm tương thích tốt với nhiều thế hệ máy in offset Komori, bao gồm các model chính sau:

• Komori Lithrone Series: Lithrone S26, Lithrone S29, Lithrone S40 (LS-26, LS-29, LS-40)

• Komori Lithrone G Series: Lithrone G29, Lithrone G37, Lithrone G40 (GL-29, GL-37, GL-40)

• Komori Enthrone Series: Enthrone 26, Enthrone 29 (E-26, E-29)

• Komori Spica Series: Spica 26, Spica 29

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Xilanh khí nén là linh kiện chịu ma sát và áp suất liên tục trong mỗi chu kỳ in. Qua thời gian dài sử dụng, các phớt làm kín (seal), gioăng cao su bên trong xilanh sẽ bị ăn mòn, lão hóa do tác động của nhiệt độ, bụi mực và hơi ẩm trong khí nén.

• Chu kỳ kiểm tra định kỳ:

  • Hàng tháng: Kiểm tra độ kín khí, nghe tiếng rò rỉ khí nén xung quanh các đầu nối và ty xilanh.

  • Mỗi 6 tháng: Kiểm tra độ mượt của hành trình ty xilanh, kiểm tra xem ty xilanh có bị cong, trầy xước hay rơ lag cơ học không.

• Chu kỳ thay thế khuyến nghị:

  • Thay thế mới sau 12 – 18 tháng làm việc liên tục (tương đương khoảng 15.000 – 20.000 giờ vận hành thực tế).

  • Khuyên dùng thay thế ngay khi phát hiện các dấu hiệu sự cố như: xilanh di chuyển chập chờn, bị kẹt hành trình, áp suất khí nén tụt nhanh khi ngắt điện, hoặc lớp phớt chặn bụi bị xơ rách dẫn đến rò hơi. Thay thế kịp thời sẽ hạn chế tối đa nguy cơ hỏng hóc dây chuyền và bảo vệ các cụm cơ khí đắt tiền xung quanh.

P2P Việt Nam tự hào là nhà cung cấp Phụ tùng Máy In Offset và Máy gia công sau in chất lượng tại Việt Nam, nhập khẩu từ các nước phát triển như Đức, Mỹ, Ý, Nhật, Hàn Quốc và Trung Quốc, có hóa đơn và thông tin nguồn gốc xuất xứ rõ ràng, trung thực.

Quý khách có nhu cầu vui lòng đăng ký tài khoản website và bấm nút THÊM VÀO BÁO GIÁ hoặc gọi Hotline: 0918225885 để được hỗ trợ từ nhân viên kinh doanh.
