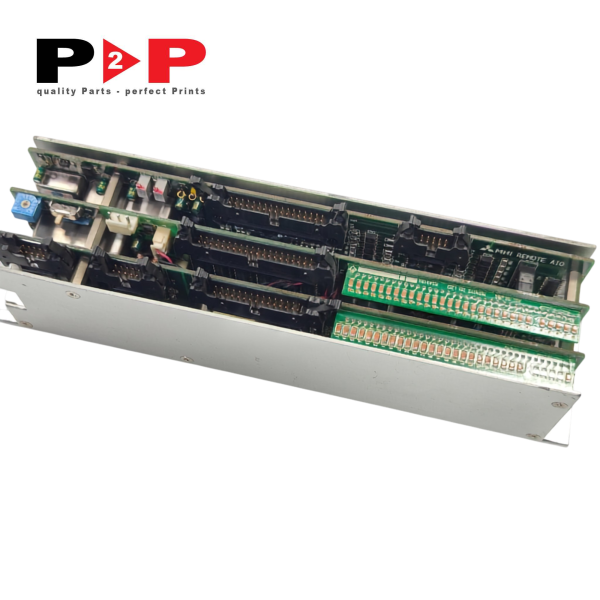

Bo Mạch Điều Khiển Remote DAIO82 Máy In Mitsubishi – Mã phụ tùng: RND0412 / M30756 / AAX-DE01-600

Mô tả chung

Bo mạch điều khiển Remote DAIO82 (mã phụ tùng: RND0412, M30756, AAX-DE01-600) là mô-đun điện tử xử lý tín hiệu đầu vào/đầu ra (Digital/Analog I/O) chuyên dụng cho các hệ thống máy in offset công nghiệp Mitsubishi. Trong dây chuyền in offset hiện đại, tính đồng bộ và tốc độ truyền tín hiệu giữa bảng điều khiển trung tâm và các cụm chấp hành là yếu tố quyết định đến độ chính xác cơ học cũng như chất lượng bản in.

Bo mạch Remote DAIO82 đóng vai trò cầu nối giao tiếp then chốt trong kiến trúc mạng điều khiển phân tán của máy in. Thiết bị chịu trách nhiệm thu nhận, giải mã và phân phối các lệnh điều khiển số lẫn tương tự đến các bộ phận chức năng như hệ thống cấp giấy, cụm in, hệ thống cấp mực, hệ thống làm ẩm và bàn ra giấy. Với thiết kế tích hợp các linh kiện bán dẫn chất lượng cao, các cổng kết nối chuẩn công nghiệp cùng khả năng lọc nhiễu đường truyền vượt trội, bo mạch giúp ngăn ngừa hiện tượng sai lệch lệnh, gián đoạn truyền thông bus hay sụt áp tín hiệu điều khiển. Việc sử dụng đúng chủng loại bo mạch DAIO82 RND0412 chuẩn kỹ thuật giúp nhà in duy trì tốc độ vận hành máy tối đa, giảm thiểu rủi ro dừng máy đột ngột do lỗi mạch điện tử và tối ưu hóa hiệu quả hoạt động của toàn bộ hệ thống máy in offset Mitsubishi.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

• Vị trí lắp đặt:

  • Được bố trí bên trong tủ điện điều khiển chính của máy in, các khay rack mô-đun mở rộng tín hiệu I/O hoặc hộp điều khiển kỹ thuật đặt tại trạm bàn ra giấy (Delivery) và cụm cấp giấy (Feeder).

  • Lắp đặt cố định trên thanh trượt rack điện tử chuyên dụng, kết nối trực tiếp với hệ thống cáp bẹ bus tín hiệu và dây cấp nguồn DC nội bộ của máy in.

• Ứng dụng thực tế:

  • Tiếp nhận và truyền phát tín hiệu phản hồi từ các cảm biến quang học, cảm biến tiệm cận, công tắc hành trình và bộ mã hóa vòng quay (encoder) trên từng trạm in về vi xử lý trung tâm.

  • Phân phối xung kích hoạt cho các rơ-le điều khiển, van điện từ khí nén (solenoid valve) điều khiển nhíp bắt kê, xylanh ép in và hệ thống kiểm soát lượng mực cục bộ.

  • Giám sát liên tục trạng thái hoạt động của các cơ cấu chấp hành, đảm bảo dừng máy khẩn cấp kịp thời khi xuất hiện lỗi lệch giấy hoặc kẹt giấy trên hành trình in.

Các dòng máy tương thích

• Mitsubishi Diamond Series: Diamond 1000, Diamond 3000 (3000LS, 3000LX, 3000R).

• Mitsubishi Daiya Series: Daiya 1F, Daiya 2F, Daiya 3F, Daiya 4F.

• Các model máy in offset Mitsubishi 4 màu, 5 màu, 6 màu có trang bị hệ thống điều khiển phân tán sử dụng kiến trúc bo mạch DAIO / RND.

Khuyến nghị về chu kỳ thay thế

Bo mạch điện tử công nghiệp không có định mức hao mòn cơ học cố định như bánh răng hay vòng bi, nhưng chịu ảnh hưởng lớn bởi nhiệt độ môi trường, rung động máy và bụi bột in. Các khuyến nghị kỹ thuật gồm:

• Bảo trì và kiểm tra định kỳ (6 – 12 tháng/lần): Vệ sinh sạch bụi giấy và bột phun bám trên bề mặt bo mạch bằng cồn chuyên dụng hoặc khí nén khô khử tĩnh điện. Kiểm tra tình trạng tản nhiệt, kiểm tra trực quan các tụ điện xem có hiện tượng phồng rộp, rỉ dịch hay biến màu chân linh kiện do nhiệt độ cao.

• Đánh giá tổng thể hệ thống điện tử (Sau mỗi 5 – 7 năm vận hành): Sau thời gian dài làm việc liên tục trong môi trường công nghiệp, các tụ hóa và IC chuyển đổi DA/AD trên bo mạch có xu hướng lão hóa, dẫn đến hiện tượng trôi trị số hoặc phản hồi lệnh chậm. Nên đưa bo mạch vào quy trình kiểm tra chuyên sâu bằng thiết bị đo kiểm xung tín hiệu.

• Thay thế dự phòng hoặc thay mới ngay lập tức khi:

  • Màn hình điều khiển trung tâm báo lỗi mất kết nối đường truyền I/O, lỗi giao tiếp bus liên trạm (Communication Error/Link Down) không thể reset.

  • Xuất hiện các hiện tượng chập chờn tín hiệu ngẫu nhiên khiến máy in tự động ngắt quãng hoặc dừng khẩn cấp không rõ nguyên nhân.

  • Các cổng xuất lệnh analog/digital bị suy giảm điện áp, không kích hoạt được van điện từ hoặc cảm biến liên kết.

  • Nhà in nên chuẩn bị sẵn bo mạch dự phòng trong kho để nhanh chóng hoán đổi khi gặp sự cố, tránh thời gian chết (downtime) kéo dài gây thiệt hại lớn cho tiến độ đơn hàng.
