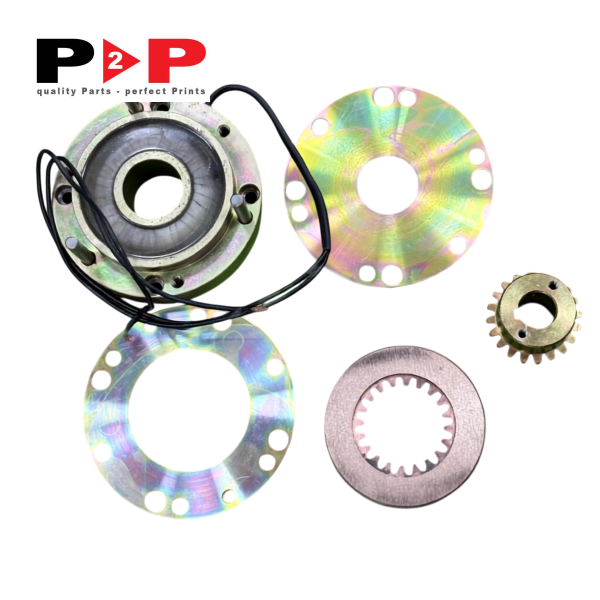

Ly hợp cụm cấp giấy đầu nạp máy in Mitsubishi – Mã phụ tùng: MSB100 / KG0116902

Mô tả chung

Ly hợp đầu nạp 20 răng mã MSB100 / KG0116902 là linh kiện truyền động điện từ chuyên dụng cho hệ thống nạp giấy (feeder) trên các dòng máy in offset tờ rời công nghiệp hiện đại. Thiết bị đóng vai trò điều khiển việc đóng ngắt truyền lực chính xác giữa động cơ dẫn động và trục truyền động cấp giấy, bảo đảm từng tờ giấy in được tách và đưa vào băng tải dẫn giấy với nhịp độ đồng bộ tuyệt đối theo chu kỳ quay của máy in.

Sở hữu cơ cấu bánh răng ăn khớp 20 răng (20T) được gia công cơ khí chính xác cùng cuộn hút điện từ vận hành ở điện áp DC 20V, sản phẩm mang lại thời gian đáp ứng cực nhanh, triệt tiêu độ trễ khi chuyển đổi trạng thái đóng/ngắt. Khi máy vận hành ở tốc độ in cao từ 10.000 đến 16.000 tờ/giờ, độ chính xác của ly hợp điện từ là yếu tố cốt lõi quyết định việc cấp giấy đều đặn, hạn chế tối đa các sự cố nạp giấy lệch, cấp giấy đúp hoặc bỏ nhịp nạp giấy.

Vật liệu ma sát và hợp kim chế tạo cuộn dây chịu nhiệt cao giúp bộ ly hợp duy trì momen xoắn ổn định trong môi trường làm việc tải nặng liên tục. Nhờ tiêu chuẩn kích thước và thông số cơ điện tương thích hoàn toàn, cụm ly hợp giúp kỹ thuật viên dễ dàng thay thế, rút ngắn thời gian dừng máy và bảo đảm dây chuyền in hoạt động liên tục, trơn tru.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

• Vị trí lắp đặt: Sản phẩm được lắp trực tiếp tại trục truyền động phụ hoặc cụm truyền động motor của bàn cấp giấy (feeder board / suction feeder head), liên kết giữa motor điều khiển và hệ thống bánh răng cơ cấu nhấc giấy, hút giấy và đẩy giấy.

• Ứng dụng chức năng:

  • Tiếp nhận tín hiệu điều khiển điện áp DC 20V từ bo mạch xử lý trung tâm để thực hiện đóng/ngắt cơ cấu truyền động cơ học theo từng chu kỳ nhịp in.

  • Phối hợp nhịp nhàng với cảm biến kiểm tra giấy đôi, mắt đọc kiểm soát góc kê giấy để lập tức ngắt truyền động khi phát hiện lỗi nạp giấy, bảo vệ an toàn cho hệ thống ống cao su và ống bản in.

  • Giảm tải va đập cơ học lên hệ thống bánh răng đầu nạp trong quá trình khởi động hoặc dừng khẩn cấp.

Các dòng máy tương thích

Sản phẩm tương thích tiêu chuẩn với các model máy in offset tờ rời sau:

• Komori: Lithrone 26 (L-26), Lithrone 28 (L-28), Lithrone 40 (L-40), Lithrone S40 (LS-40), Spica 26/29, Enthrone 29.

• Mitsubishi: Diamond 1000, Diamond 3000 (3000R, 3000S, 3000LS), Daiya series.

Khuyến nghị về chu kỳ thay thế

Bộ ly hợp đầu nạp là chi tiết chịu hao mòn cơ học và nhiệt điện liên tục qua từng chu kỳ đóng ngắt. Do đó, cần tuân thủ lịch kiểm tra và thay thế định kỳ nhằm ngăn ngừa sự cố:

1. Chu kỳ kiểm tra định kỳ (3 – 6 tháng / 1.500 giờ chạy máy):

   • Vệ sinh bụi giấy và cặn bột in bám vào khe hở từ tính và bánh răng 20T.

   • Đo điện trở cuộn dây và kiểm tra điện áp kích hoạt DC 20V để phát hiện sớm hiện tượng suy hao từ tính hoặc rò điện.

   • Kiểm tra độ rơ cơ học và độ mòn biên dạng răng của bánh răng 20 răng.

2. Chu kỳ thay thế định kỳ (18 – 24 tháng hoặc sau khoảng 25 – 35 triệu lượt in):

   • Nên tiến hành thay mới toàn bộ cụm ly hợp sau mốc thời gian/sản lượng trên, ngay cả khi chưa hỏng hoàn toàn, nhằm tránh hiện tượng mỏi kim loại và suy giảm lực hút từ tính do nhiệt độ tích tụ lâu ngày.

3. Dấu hiệu cảnh báo cần thay thế khẩn cấp:

   • Xuất hiện hiện tượng trượt ly hợp khiến giấy vào bàn kê bị chậm nhịp hoặc giật cục.

   • Bánh răng 20T bị mẻ, mòn vẹt gây tiếng ồn bất thường hoặc kẹt truyền động.

   • Cuộn hút phản hồi chậm, nóng ran bất thường hoặc điện trở cuộn dây lệch chuẩn dẫn đến lỗi ngắt nạp giấy sai thời điểm.
