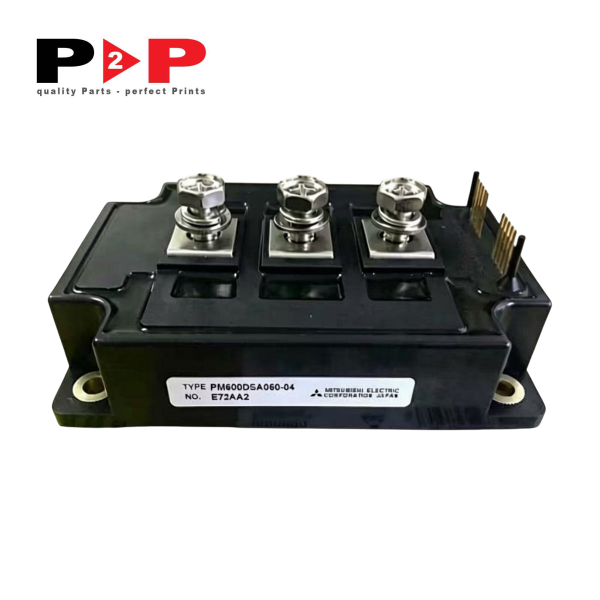

Transistor công suất máy in Mitsubishi – Mã phụ tùng: PM600DSA060-04 E72AA2

Mô tả chung

Module transistor công suất (IGBT / IPM module) PM600DSA060-04 E72AA2 là linh kiện bán dẫn công suất chuyên dụng cho hệ thống điều khiển điện tử trên các dòng máy in offset công nghiệp Mitsubishi. Trong các dây chuyền in offset hiện đại, các cụm truyền động và động cơ servo vận hành liên tục ở tần suất cao, đòi hỏi dòng điện và điện áp cấp vào phải được điều chế chính xác, ổn định và nhanh chóng. Module bán dẫn PM600DSA060-04 đảm nhận vai trò chuyển mạch đóng/ngắt tải dòng điện lớn bên trong các bộ biến tần (inverter), bộ điều khiển truyền động chính và khối cấp nguồn công suất.

Được thiết kế nhằm đáp ứng tiêu chuẩn khắt khe của ngành in ấn thương mại và bao bì, linh kiện sở hữu khả năng chịu quá tải xung điện vượt trội, tổn hao đóng cắt thấp và tốc độ đáp ứng chuyển mạch vi giây. Nhờ cấu trúc mạch tích hợp thông minh cùng đế tản nhiệt hợp kim chuyên dụng, module giúp bảo vệ mạch driver ngoại vi khỏi các hiện tượng sụt áp, quá dòng bất thường hoặc xung điện áp ngược sinh ra trong quá trình tăng giảm tốc độ in. Việc trang bị và thay thế kịp thời module transistor PM600DSA060-04 E72AA2 giúp khôi phục hiệu suất điều khiển mô-men xoắn của động cơ, hạn chế tối đa rủi ro cháy nổ bo mạch chính và loại bỏ nguy cơ gián đoạn ca làm việc của nhà xưởng.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

Linh kiện được tích hợp bên trong tủ điện điều khiển trung tâm và các module công suất phụ trợ của hệ thống máy in:

• Khối biến tần động cơ chính (Main Drive Inverter): Lắp đặt trực tiếp trên khối tản nhiệt nhôm cưỡng bức (heatsink) của bộ biến tần điều khiển tốc độ mô-tơ kéo trục truyền động toàn máy in.

• Bộ điều khiển servo và nâng hạ: Ứng dụng trong các bo mạch điều khiển công suất servo tải nặng, bộ cấp giấy (feeder drive) hoặc hệ thống vận chuyển lô truyền/lô mực.

• Mạch nguồn xung chuyển mạch DC-AC: Nằm tại tầng khuếch đại công suất chuyển đổi điện áp một chiều cao áp thành dòng xoay chiều ba pha điều khiển động cơ.

Quy trình thao tác khi lắp đặt đòi hỏi kỹ thuật viên phải vệ sinh sạch bề mặt tản nhiệt, quét một lớp mỡ tản nhiệt (silicone grease) mỏng, đồng đều và siết vít theo đúng mô-men lực quy định để tối ưu hóa khả năng dẫn nhiệt ra đế.

Các dòng máy tương thích

Linh kiện tương thích với các hệ thống điều khiển điện tử trên các dòng máy in offset Mitsubishi sau:

• Mitsubishi Daiya Series: 1F, 2F, 3F, 4F

• Mitsubishi Diamond Series: Diamond 1000, Diamond 3000 (3000S, 3000R, 3000LX)

• Các bộ biến tần và servo drive công nghiệp tương thích cùng thông số mã PM600DSA060-04.

Khuyến nghị về chu kỳ thay thế

Module bán dẫn công suất không phải là chi tiết hao mòn cơ học, tuy nhiên tuổi thọ của linh kiện chịu tác động lớn bởi chu kỳ nhiệt (thermal cycling), bụi mực công nghiệp và sự suy giảm chất lượng của lớp mỡ tản nhiệt. Để đảm bảo máy vận hành an toàn:

• Kiểm tra định kỳ (6 – 12 tháng/lần): Đo điện trở cách điện, kiểm tra bề mặt lớp mỡ tản nhiệt (thay mỡ mới nếu bị khô cứng hoặc biến chất), làm sạch bụi giấy và bột phun bám quanh cọc nối điện cực nhằm chống phóng điện cao áp.

• Chu kỳ thay thế phòng ngừa (Preventive Replacement): Khuyến nghị thay mới sau 4 đến 6 năm vận hành liên tục (tương đương khoảng 30.000 – 40.000 giờ làm việc) hoặc thay thế ngay khi xuất hiện các dấu hiệu: động cơ chính báo lỗi quá dòng (Overcurrent Fault), lỗi biến tần (Inverter Trip / IPM Alarm), motor bị giật khi khởi động hoặc nhiệt độ bề mặt module tăng cao bất thường.

• Thay thế khi gặp sự cố: Luôn thay mới linh kiện sau các biến cố chập tải động cơ, nổ tụ lọc nguồn DC bus hoặc sét đánh lan truyền qua lưới điện nhà xưởng.
