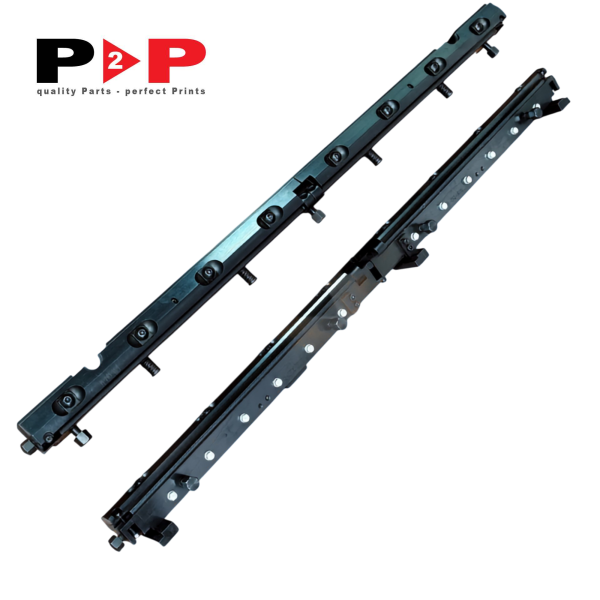

Thanh nẹp kẽm máy in Mitsubishi – Mã phụ tùng: PL2411B005 / PL2411A027

Mô tả chung

Thanh nẹp kẽm (Plate Clamp Bar) mã phụ tùng PL2411B005 / PL2411A027 là cụm chi tiết cơ khí chính xác đóng vai trò quan trọng hàng đầu trong hệ thống gá kẹp bản in của các dòng máy in offset tờ rời khổ lớn Mitsubishi. Trong quy trình in ấn offset công nghiệp tốc độ cao, bản kẽm (bản in nhôm) phải được cố định tuyệt đối trên bề mặt lô bản kẽm (plate cylinder) để đảm bảo độ căng đồng đều, giữ chuẩn định vị chồng màu (register) và ngăn chặn mọi hiện tượng dịch chuyển vi mô dưới tác động của lực ép in, độ nhớt của mực và dung dịch làm ẩm.

Cụm thanh nẹp kẽm PL2411B005 / PL2411A027 được gia công cơ khí chính xác với độ cứng vững kết cấu cao, khả năng chịu tải trọng xoắn và lực kéo căng lớn. Thanh kẹp được thiết kế theo biên dạng tiêu chuẩn của dòng máy Mitsubishi, giúp phân bổ lực kẹp đồng đều dọc theo toàn bộ chiều dài cạnh bản in, hạn chế tối đa nguy cơ rách mép kẽm, nếp gấp gợn sóng hoặc biến dạng bản in khi máy vận hành ở tốc độ tối đa.

Bên cạnh độ chính xác cơ học, bề mặt chi tiết được xử lý chống mài mòn và kháng ăn mòn hóa học cao, thích ứng hoàn hảo với các môi trường làm việc sử dụng đa dạng hệ mực in như mực offset gốc dầu truyền thống, mực UV đóng rắn nhanh, mực gốc nước và các loại hóa chất rửa lô/rửa kẽm chuyên dụng. Việc trang bị thanh nẹp kẽm đạt chuẩn kỹ thuật giúp nhà in rút ngắn thời gian lên kẽm, tăng độ chính xác khi căn chỉnh tay kê, duy trì chất lượng in ấn ổn định và giảm thiểu hao phí phôi giấy cũng như thời gian dừng máy kỹ thuật.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

• Vị trí lắp đặt: Thanh nẹp kẽm PL2411B005 / PL2411A027 được lắp trực tiếp bên trong rãnh lòng máng của trục lô bản in (Plate Cylinder) tại từng đơn vị in (in-line printing units) của máy in offset.

• Ứng dụng vận hành:

  • Định vị, giữ chặt cạnh đầu (lead edge) và mép đuôi (tail edge) của bản in nhôm offset.

  • Phối hợp với cơ cấu căng kẽm bán tự động hoặc tự động để tạo lực căng tiếp tuyến đồng đều, ép sát bản kẽm vào bề mặt chu vi hình trụ của lô bản.

  • Ngăn ngừa tình trạng trượt bản kẽm, phồng rộp, lỏng kẹp hoặc lệch chồng màu trong quá trình truyền mực liên tục ở tốc độ vòng quay cao.

Các dòng máy tương thích

• Mitsubishi 3F

• Mitsubishi Diamond 3000 (D3000)

• Mitsubishi V3000

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Thanh nẹp kẽm là chi tiết cơ khí làm việc trong môi trường chịu ứng suất kéo, tải trọng chu kỳ và rung động liên tục kết hợp với sự tiếp xúc thường xuyên của dung dịch cồn/nước và hóa chất tẩy rửa. Để duy trì năng suất và chất lượng bản in, khuyến nghị quy trình theo dõi và thay thế như sau:

• Chu kỳ kiểm tra và bảo dưỡng định kỳ:

  • Hằng tuần: Làm sạch bề mặt ngàm kẹp, loại bỏ cặn mực, keo và bột phun bám dính trong các rãnh kẹp; kiểm tra lực siết của các bu-lông/ốc điều chỉnh.

  • Mỗi 6 tháng: Kiểm tra độ mòn cơ học của bề mặt ngàm tiếp xúc, độ đàn hồi của lò xo căng (nếu có) và đo độ thẳng phẳng dọc theo thân thanh nẹp bằng thước chuẩn.

• Thời điểm khuyến nghị thay thế:

  • Theo tuổi thọ làm việc: Khuyến nghị thay mới tổng thể sau khoảng 3 – 5 năm vận hành liên tục (hoặc tương đương 30 – 50 triệu lượt in), tùy thuộc vào cường độ sản xuất và mức độ thường xuyên thay đổi bài in của xưởng.

  • Thay thế ngay khi xuất hiện dấu hiệu bất thường:

    • Ngàm kẹp bị mòn vẹt mép, kẹp trượt, không còn giữ chắc bản kẽm khiến bản in bị tuột hoặc nứt rách mép kẹp khi kéo căng.

    • Thân thanh nẹp bị cong vênh, xoắn hoặc biến dạng cơ học, dẫn đến hiện tượng lực căng hai đầu không đều và khó chồng màu chính xác.

    • Các vị trí ren điều chỉnh, chốt định vị bị mòn rơ hoặc biến dạng không thể cân chỉnh độ căng chuẩn theo thông số kỹ thuật của máy.
