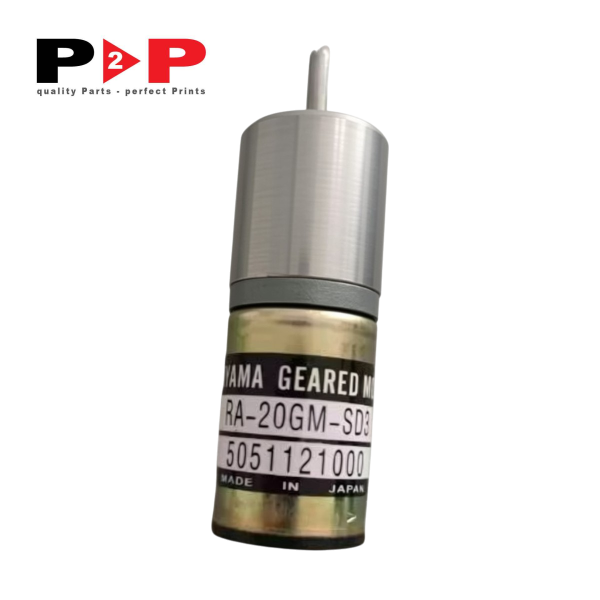

Mô tơ phím mực máy in Mitsubishi – Mã phụ tùng: RA-20GM-S03

Mô tả chung

Mô tơ phím mực máy in Mitsubishi mã phụ tùng RA-20GM-S03 là linh kiện chấp hành chính xác cao, chuyên dụng trong hệ thống cấp mực tự động và điều khiển phân vùng mực từ xa trên các dòng máy in offset công nghiệp. Trong quy trình vận hành in ấn hiện đại, độ đồng đều và độ dày của màng mực trên toàn bộ bề mặt lô in là yếu tố mang tính quyết định đến chất lượng bản in. Để đáp ứng yêu cầu này, máng mực (ink fountain) được phân chia thành nhiều phân vùng độc lập tương ứng với các phím mực. Mô tơ RA-20GM-S03 giữ vai trò điều chỉnh cơ cấu trục vít hoặc thanh trượt của từng phím mực riêng lẻ với độ chuẩn xác micromet, giúp mở rộng hoặc thu hẹp khe hở giữa lá thép phím mực và lô máng mực.

Sản phẩm sở hữu cụm giảm tốc vi mô kết hợp động cơ DC hiệu suất ổn định, mang lại mô-men xoắn mạnh mẽ ngay cả ở dải tốc độ quay thấp. Nhờ tỷ số truyền tối ưu và kết cấu cơ khí chính xác, mô tơ triệt tiêu hiện tượng trượt bước, rung lắc cơ học và sai lệch hành trình sau thời gian dài làm việc. Khả năng phản hồi lệnh tức thì từ bàn điều khiển trung tâm giúp thợ vận hành máy nhanh chóng cân chỉnh màu sắc, rút ngắn thời gian chuẩn bị bài in (makeready time), giảm hao phí giấy và mực in đáng kể trong quá trình căn chỉnh ban đầu. Bên cạnh đó, vỏ bọc kim loại của mô tơ có độ kín khít tốt, hạn chế tối đa nguy cơ thâm nhập của bụi giấy, hơi dung môi, dầu bôi trơn và cặn mực trong khoang máng mực.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

• Vị trí lắp đặt: Mô tơ RA-20GM-S03 được lắp trực tiếp tại giàn phân vùng mực (ink fountain key assembly) nằm ngay phía dưới hoặc phía sau máng mực của từng đơn vị in (in-line printing units). Mỗi cụm máng mực sẽ bao gồm một dãy nhiều mô tơ được xếp thẳng hàng song song, tương ứng với số lượng phím mực của khổ máy.

• Ứng dụng vận hành:

  • Tiếp nhận tín hiệu xung điều khiển từ bàn điều khiển trung tâm (console) thông qua hệ thống bo mạch giao tiếp để xoay trục truyền động tiến hoặc lùi.

  • Tác động cơ học lên vít me điều chỉnh phím mực, kiểm soát lượng mực truyền từ máng lên lô lấy mực (ink duct roller / fountain roller).

  • Hỗ trợ thiết lập thông số mực in tự động dựa trên file dữ liệu mẫu số hóa (CIP3/CIP4), đảm bảo tái hiện chuẩn xác độ phủ mực theo từng phân vùng ảnh in.

Các dòng máy tương thích

Mô tơ phím mực RA-20GM-S03 tương thích và sử dụng trực tiếp trên nhiều hệ máy in offset tờ rời của hãng Mitsubishi, tiêu biểu gồm:

• Mitsubishi Daiya 1F, Daiya 2F, Daiya 3F

• Mitsubishi Diamond 1000, Diamond 2000, Diamond 3000 (3000S, 3000R, 3000LX)

• Mitsubishi Diamond 5000, Diamond 6000

• Các dòng máy in thương mại và bao bì Mitsubishi tích hợp bàn điều khiển mực điện tử COMRAC / API

Khuyến nghị về chu kỳ thay thế

• Bảo dưỡng và kiểm tra định kỳ: Do hoạt động liên tục trong môi trường chịu ảnh hưởng bởi dung môi rửa lô, bụi giấy và dao động nhiệt, hệ thống mô tơ phím mực cần được kiểm tra hoạt động sau mỗi 6 đến 12 tháng vận hành (tương đương khoảng 15.000.000 – 25.000.000 lượt in). Trong các kỳ bảo dưỡng máng mực toàn diện, cần vệ sinh sạch cụm vít me truyền động và kiểm tra độ trơn tru của cơ cấu chuyển động.

• Chu kỳ thay thế dự phòng: Tuổi thọ trung bình của mô tơ thường đạt mốc 3 đến 5 năm tùy thuộc vào mật độ ca làm việc và mức độ thay đổi bài in liên tục.

• Các dấu hiệu cần thay thế ngay:

  • Lỗi lệch màu cục bộ: Một hoặc nhiều phân vùng mực không phản hồi khi thao tác tăng/giảm trên bàn điều khiển, dẫn đến hiện tượng bản in bị sọc màu, dày mực hoặc thiếu mực tại một vị trí cố định.

  • Kẹt cơ hoặc mô-men yếu: Bánh răng giảm tốc bên trong bị mòn hoặc rơ lỏng, tạo tiếng kêu lạ khi dịch chuyển phím mực, động cơ bị quá nhiệt hoặc tự ngắt do kẹt trục.

  • Mất bước/sai lệch vị trí: Dữ liệu phản hồi góc mở phím mực về màn hình console bị chập chờn hoặc không khớp với hành trình cơ khí thực tế. Việc thay thế kịp thời mô tơ lỗi sẽ ngăn ngừa nguy cơ hư hại lá thép phím mực và bảo đảm chất lượng in ấn đồng nhất cho toàn ca sản xuất.
