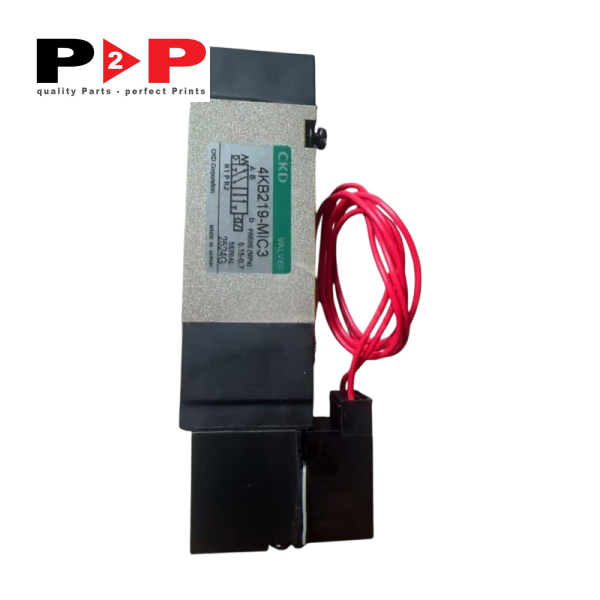

Van điện từ máy in Mitsubishi – Mã phụ tùng: 4KB219-MIC3

Mô tả chung

Van điện từ khí nén đóng vai trò then chốt trong hệ thống điều khiển tự động của máy in offset công nghiệp hiện đại. Thiết bị van điện từ máy in Mitsubishi – Mã phụ tùng: 4KB219-MIC3 là linh kiện chuyên dụng chịu trách nhiệm đóng ngắt, điều hướng và phân phối luồng khí nén đến các cơ cấu chấp hành khí nén trên toàn bộ dây chuyền in. Với tần suất đóng mở liên tục ở tốc độ in ấn cao, mã phụ tùng 4KB219-MIC3 được thiết kế đạt tiêu chuẩn cơ khí chính xác, tối ưu hóa độ kín khít và đáp ứng tức thời tín hiệu điều khiển điện từ bo mạch trung tâm.

Nguyên lý làm việc của van dựa trên lực từ trường sinh ra từ cuộn hút điện từ 24V DC. Khi nhận lệnh kích hoạt, lõi trượt bên trong thân van lập tức dịch chuyển sang trạng thái làm việc, dẫn hướng khí nén có áp suất tới các piston, xi lanh hoặc phễu hút giấy. Nhờ thiết kế tối ưu hóa ma sát nội bộ và vật liệu làm kín cao cấp, van duy trì tốc độ phản hồi tính bằng mili-giây, ngăn chặn tuyệt đối hiện tượng trễ nhịp cơ cấu chấp hành vốn là nguyên nhân hàng đầu dẫn đến kẹt giấy, sai lệch chồng màu hay lỗi định vị bản in.

Sản phẩm sở hữu kết cấu thân đúc hợp kim chắc chắn kết hợp với cuộn coil chịu nhiệt, có khả năng vận hành ổn định trong môi trường xưởng in offset nhiều bụi giấy, hơi dung môi, mực in và độ rung lắc liên tục. Việc lắp đặt linh kiện chuẩn xác theo đúng mã thông số kỹ thuật giúp hệ thống áp lực khí nén của máy in duy trì áp suất ổn định, giảm thiểu hiện tượng rò rỉ khí và nâng cao năng suất vận hành của thiết bị.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

Van điện từ 4KB219-MIC3 được bố trí tại các cụm van trung tâm hoặc gắn trực tiếp tại các cơ cấu chấp hành khí nén trên thân máy in offset:

• Bộ phận nạp giấy (Feeder Section): Điều khiển luồng khí hút/thổi của đầu hút tách giấy (sucker head), kích hoạt chốt nâng hạ bàn nạp giấy và xi lanh chặn giấy vào nhịp.

• Cụm chuyển giấy và bắt nhíp (Transfer & Gripper Mechanism): Kiểm soát hoạt động đóng/mở của các tay kê, con lăn áp lực và xi lanh hỗ trợ bắt nhíp giấy.

• Cụm in (Printing Units): Điều khiển các xi lanh khí nén nâng hạ lô mực, lô nước, cơ cấu tự động cài khóa bản kẽm hoặc hệ thống rửa chăn cao su tự động.

• Bộ phận thu giấy (Delivery Unit): Điều khiển phanh hãm giấy, cơ cấu gạt vỗ giấy và các van phụ trợ thả rơi giấy đều đặn vào chồng giấy thành phẩm.

Các dòng máy tương thích

Van điện từ 4KB219-MIC3 tương thích với các dòng máy in offset Mitsubishi:

• Mitsubishi Daiya Series: Daiya 1F, Daiya 2F, Daiya 3F, Daiya 4F

• Mitsubishi Diamond Series: Diamond 1000, Diamond 3000 (3000LS, 3000LX, 3000TP)

• Mitsubishi V3000 Series: V3000LS, V3000LX

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Van điện từ là chi tiết hao mòn cơ – điện hoạt động với cường độ cực kỳ cao trong mỗi chu kỳ in. Để đảm bảo máy vận hành liên tục và không bị gián đoạn đơn hàng, người vận hành cần lưu ý các mốc thời gian và dấu hiệu sau:

• Chu kỳ bảo dưỡng định kỳ:

  • Kiểm tra đầu nối điện, gioăng làm kín và xả cặn đường khí nén sau mỗi 6 tháng hoặc sau khoảng 5.000 giờ vận hành.

  • Kiểm tra độ nhạy đóng ngắt cuộn coil và độ tụt áp trên van định kỳ mỗi 12 tháng.

• Chu kỳ thay thế khuyến nghị:

  • Thay thế dự phòng toàn bộ cụm van sau 24 – 36 tháng vận hành liên tục (tương đương khoảng 20.000.000 – 30.000.000 chu kỳ đóng mở tùy theo cường độ ca làm việc của nhà xưởng).

• Các trường hợp cần thay thế ngay lập tức:

  • Thân van hoặc đầu xả khí có tiếng rò rỉ khí nén liên tục dù van không ở trạng thái kích hoạt (gioăng cao su bên trong bị chai cứng hoặc rách).

  • Cuộn coil điện từ bị nóng bất thường, có mùi khét, không hút lõi hoặc van phản hồi chập chờn khi có tín hiệu điều khiển 24V.

  • Lõi trượt bị kẹt do dầu nhớt hoặc tạp chất bám bẩn, khiến xi lanh khí nén không thể hồi vị hoặc cơ cấu nạp giấy bị bỏ nhịp, giật cục.

P2P Việt Nam tự hào là nhà cung cấp Phụ tùng Máy In Offset và Máy gia công sau in chất lượng tại Việt Nam, nhập khẩu từ các nước phát triển như Đức, Mỹ, Ý, Nhật, Hàn Quốc và Trung Quốc, có hóa đơn và thông tin nguồn gốc xuất xứ rõ ràng, trung thực.

Quý khách có nhu cầu vui lòng đăng ký tài khoản website và bấm nút THÊM VÀO BÁO GIÁ hoặc gọi Hotline: 0918225885 để được hỗ trợ từ nhân viên kinh doanh.
