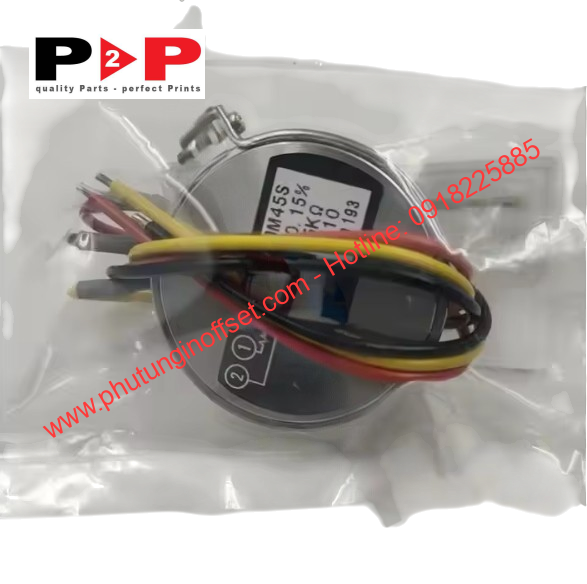

Biến trở máy in Mitsubishi – Mã phụ tùng: KG74909

Name: Biến trở máy in Mitsubishi – Mã phụ tùng: KG74909 - P2P
SKU: P2P2010
Availability: InStock

Mã đặt hàng: P2P2010

Mã phụ tùng: KG74909

Ứng dụng: Mitsubishi Diamond D3000, D3000LS, D3000LX, D3000TP, D1000, D1000LS, D1000LX, 3F-4, 3F-5, 3F-6

Mô tả
Bình luận

Mô tả chung

Biến trở máy in Mitsubishi – Mã phụ tùng: KG74909 (thường được gọi là chiết áp phản hồi vị trí hoặc potentiometer) là một linh kiện điện tử cơ khí chính xác đóng vai trò then chốt trong hệ thống tự động hóa của máy in offset công nghiệp. Bộ phận này chịu trách nhiệm giám sát, đo lường và chuyển đổi góc quay cơ học hoặc hành trình dịch chuyển của các cụm cơ cấu truyền động thành tín hiệu điện áp tuyến tính tương tự (analog). Tín hiệu này sau đó được truyền trực tiếp về bo mạch điều khiển trung tâm (CPU board) nhằm hình thành hệ thống điều khiển vòng lặp kín (closed-loop control system), đảm bảo các lệnh điều chỉnh cơ khí đạt độ chuẩn xác đến từng micromet.

Trong môi trường in offset hiện đại đòi hỏi tốc độ cao và chất lượng hình ảnh đồng nhất, việc kiểm soát chính xác lưu lượng cấp mực, cân bằng mực – nước và căn chỉnh chồng màu là yếu tố sống còn. Biến trở KG74909 cho phép bộ điều khiển nhận biết liên tục trạng thái vị trí thực tế của từng phân đoạn dao gạt mực, lô cấp mực hoặc cơ cấu vi chỉnh trục bản in. Nhờ khả năng phản hồi tín hiệu ổn định và độ phân giải cao, linh kiện giúp ngăn ngừa tối đa tình trạng sai lệch mật độ màu sắc, rút ngắn thời gian chuẩn bị bài in (make-ready time) và giảm thiểu tỷ lệ phế phẩm trong quá trình vận hành sản xuất.

Thiết bị được thiết kế chuyên biệt để hoạt động bền bỉ trong môi trường khắc nghiệt của xưởng in công nghiệp, chịu được rung chấn cơ học liên tục từ động cơ, đồng thời có khả năng kháng bụi giấy, sương mực và hóa chất tẩy rửa dung môi bay hơi.

Thông số kỹ thuật

Danh mục thông số	Chi tiết kỹ thuật
Tên sản phẩm	Biến trở góc quay / Chiết áp hồi tiếp vị trí (Rotary Potentiometer)
Mã phụ tùng	KG74909
Dòng sản phẩm tương đương	Phù hợp tiêu chuẩn JM45S
Giá trị điện trở danh định	5 kΩ
Dung sai điện trở	±10%
Độ tuyến tính độc lập	±0.5%
Góc quay cơ học	360° xoay liên tục
Góc quay điện hiệu dụng	340° ± 5°
Điện áp hoạt động định mức	5V – 24V DC
Dạng tín hiệu ngõ ra	Tín hiệu phân áp tuyến tính (Analog Voltage Feedback)
Vật liệu vỏ bảo vệ	Hợp kim đúc nguyên khối kết hợp nhựa kỹ thuật chống mài mòn
Cấp bảo vệ tiêu chuẩn	IP54 (kháng bụi bẩn công nghiệp và giọt bắn dung môi nhẹ)
Nhiệt độ vận hành danh định	-10°C đến +70°C
Trọng lượng tịnh	Khoảng 0.55 kg

Ứng dụng hoặc Vị trí lắp đặt

Biến trở KG74909 được ứng dụng trực tiếp tại các vị trí cơ cấu chấp hành truyền động tự động trên máy in offset:

Cụm phím mực điện tử (Ink Keys / Ink Fountain Motor): Lắp đặt trực tiếp trên trục động cơ bước hoặc motor servo điều khiển từng lá thép phân bổ mực trên máng mực, giúp phản hồi chính xác độ mở của từng phím cấp mực theo dữ liệu CIP3/CIP4.
Cơ cấu điều chỉnh cấp mực và nước (Inking & Dampening Rollers): Đo lường và truyền tải vị trí ép, khe hở tiếp xúc giữa các lô cao su và lô kim loại trong hệ thống cấp ẩm và cấp mực in.
Hệ thống vi chỉnh chồng màu (Circumferential & Lateral Register Control): Được gắn tại các cụm điều khiển dịch chuyển góc vòng và dịch chuyển ngang của trục ống bản (plate cylinder), hỗ trợ kỹ thuật viên vi chỉnh độ chồng khít giữa các kẽm màu từ bàn điều khiển trung tâm mà không cần can thiệp thủ công.
Cơ cấu điều khiển góc mở tay kê / nhíp bắt giấy: Hỗ trợ xác định góc quay chuẩn xác cho các trục dẫn động giấy vào bàn nạp và cụm chuyển giấy.

Các dòng máy tương thích

Phụ tùng KG74909 tương thích với các dòng máy in offset công nghiệp sau:

Mitsubishi Diamond 3000 Series: D3000, D3000LS, D3000LX, D3000TP
Mitsubishi Diamond 1000 Series: D1000, D1000LS, D1000LX
Mitsubishi Series 3F: 3F-4, 3F-5, 3F-6 và các biến thể máy in nhiều màu liên quan
Mitsubishi Daya Series

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Do biến trở là linh kiện cơ điện tử hoạt động dựa trên sự tiếp xúc quét của chổi than trên dải dẫn điện trở, độ mài mòn cơ học theo thời gian là không thể tránh khỏi. Để hạn chế sự cố dừng máy đột ngột và duy trì chất lượng in ấn tối ưu, chu kỳ bảo dưỡng và thay thế được khuyến nghị như sau:

Chu kỳ kiểm tra và vệ sinh định kỳ (6 – 12 tháng/lần):
- Sử dụng đồng hồ vạn năng kiểm tra tính liên tục của dải trở kháng, phát hiện sớm hiện tượng nhảy bước áp (voltage spike) hoặc dải chết (dead zones).
- Vệ sinh sạch sẽ bụi giấy bám bên ngoài cụm kết nối và kiểm tra tình trạng dây dẫn, đầu cắm tín hiệu.
Chu kỳ thay thế định kỳ dự phòng (3 – 5 năm hoặc sau mỗi 20.000 – 30.000 giờ máy chạy):
- Tùy thuộc vào tần suất điều chỉnh phím mực và số ca vận hành của xưởng in. Trong môi trường in nhiều bài ngắn (chỉnh phím mực liên tục), tuổi thọ cơ học của biến trở sẽ giảm nhanh hơn so với in bài dài.
Các dấu hiệu nhận biết linh kiện cần thay thế ngay lập tức:
- Bàn điều khiển trung tâm liên tục báo lỗi hành trình động cơ máng mực (Ink fountain drive error / Position feedback failure).
- Mật độ màu sắc trên tờ in bị biến thiên thất thường dù không thay đổi thông số trên hệ thống điều khiển.
- Tín hiệu hồi tiếp điện áp chập chờn hoặc không về điểm 0 khi thực hiện lệnh thiết lập ban đầu (zero-return calibration).
- Trục quay của biến trở xuất hiện độ rơ cơ học lớn, bị kẹt nặng do mực khô hoặc dung môi xâm nhập vào bên trong vỏ máy.

P2P Việt Nam tự hào là nhà cung cấp Phụ tùng Máy In Offset và Máy gia công sau in chất lượng tại Việt Nam, nhập khẩu từ các nước phát triển như Đức, Mỹ, Ý, Nhật, Hàn Quốc và Trung Quốc, có hóa đơn và thông tin nguồn gốc xuất xứ rõ ràng, trung thực.

Quý khách có nhu cầu vui lòng đăng ký tài khoản website và bấm nút THÊM VÀO BÁO GIÁ hoặc gọi Hotline: 0918225885 để được hỗ trợ từ nhân viên kinh doanh.
