Bộ ly hợp phanh máy in Mitsubishi – Mã phụ tùng: MSB-100 / KG0116902

Mô tả chung

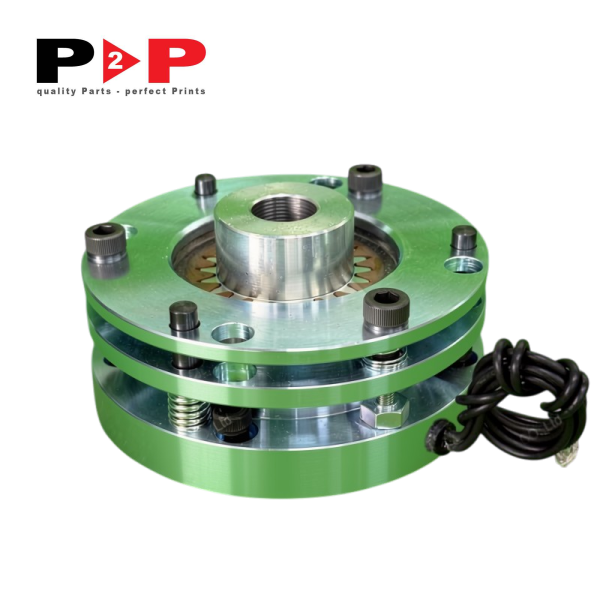

Bộ ly hợp phanh máy in Mitsubishi (Mã phụ tùng: MSB-100 / KG0116902) là linh kiện cơ-điện quan trọng được thiết kế chuyên dụng cho các hệ thống máy in offset công nghiệp của hãng Mitsubishi. Thiết bị hoạt động dựa trên nguyên lý từ trường ly hợp – phanh điện từ với điện áp định mức DC 20V, đảm bảo khả năng kiểm soát mô-men xoắn, hãm dừng và ngắt kết nối chuyển động một cách mượt mà, chính xác và tức thì.

Trong vận hành máy in offset tốc độ cao, độ chính xác về mặt thời gian và vị trí của các lô truyền, lô cuộn, cơ cấu cấp giấy hay các bộ phận truyền động liên động là yếu tố quyết định trực tiếp đến chất lượng bản in. Phanh ly hợp MSB-100 giữ vai trò then chốt trong việc duy trì lực căng tiêu chuẩn, ngăn chặn hiện tượng trượt tải, giật máy hoặc dừng quá đà khi ngắt nguồn chuyển động.

Sản phẩm được chế tạo từ hợp kim kim loại chịu lực cao, kết hợp cùng hệ thống cuộn dây điện từ quấn mật độ cao và bề mặt ma sát chống hao mòn chuyên dụng. Nhờ đó, phanh ly hợp MSB-100 vận hành ổn định trong điều kiện làm việc liên tục, nhiệt độ cao và áp lực ma sát lớn mà không làm giảm hiệu suất hãm. Đây là phụ tùng thay thế hoàn hảo giúp khôi phục khả năng vận hành chuẩn xác của hệ thống truyền động, hạn chế tối đa rủi ro lệch tay in, lãng phí vật liệu và dừng máy ngoài kế hoạch.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

Bộ ly hợp phanh MSB-100 / KG0116902 được ứng dụng rộng rãi trên các hệ thống cơ khí chính xác thuộc máy in offset, thực hiện các chức năng hãm, dừng, cố định vị trí hoặc điều tiết mô-men xoắn:

• Hệ thống cấp giấy (Feeder Units): Lắp đặt tại cơ cấu hãm lô cuộn giấy, trục truyền động cấp giấy nhằm kiểm soát chính xác nhịp ngắt/nhả giấy, tránh hiện tượng chồng giấy hoặc lệch khổ.

• Hệ thống kiểm soát lực căng (Tension Control Systems): Giữ lực căng ổn định cho cuộn giấy hoặc băng tải truyền trong suốt quá trình in tốc độ cao.

• Cơ cấu ngắt truyền động liên động (Clutch Drive Sections): Lắp tại các trục truyền động phụ, bộ phận nhả lô in, bộ phận đảo mặt giấy hoặc dàn lô mực/nước để ngắt chuyển động tức thì khi chuyển đổi chế độ vận hành hoặc khi có tín hiệu dừng khẩn cấp.

• Bộ phận thu thành phẩm (Delivery Units): Hỗ trợ hãm tốc và xếp giấy đầu ra đều đặn, chính xác.

Các dòng máy tương thích

Bộ ly hợp phanh MSB-100 / KG0116902 thích hợp lắp đặt và thay thế trên nhiều dòng máy in offset công nghiệp Mitsubishi, bao gồm:

• Mitsubishi Daiya Series: Daiya 1, Daiya 2, Daiya 3, Daiya 4, Daiya 1F, Daiya 3F.

• Mitsubishi Diamond Series: Diamond 1000, Diamond 3000, Diamond 3000S, Diamond 3000LS, Diamond 3000TP.

• Mitsubishi V3000 Series: V3000LX, V3000LS, V3000TP.

• Các dòng máy in offset tờ rời (Sheet-fed Offset Presses) và máy in cuộn (Web Offset Presses) của Mitsubishi sử dụng hệ thống phanh điện từ chuẩn DC 20V.

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Bộ ly hợp phanh điện từ là loại phụ tùng hao mòn cơ-điện theo thời gian vận hành. Để đảm bảo máy in hoạt động ổn định và tránh hỏng hóc dây chuyền, người vận hành nên chú ý chu kỳ kiểm tra và thay thế sau:

• Chu kỳ kiểm tra định kỳ: Mỗi 3 đến 6 tháng (hoặc sau khoảng 2.000 giờ vận hành). Cần kiểm tra độ dày đĩa ma sát, đo điện trở cuộn dây, làm sạch bụi ma sát bám dính và kiểm tra khe hở từ tính.

• Chu kỳ thay thế định kỳ: Nên thay thế toàn bộ bộ phanh ly hợp sau mỗi 18 đến 24 tháng hoạt động liên tục (hoặc khoảng 10.000 – 15.000 giờ vận hành), tùy thuộc vào cường độ làm việc của nhà in.

• Dấu hiệu cần thay thế ngay:

  • Thời gian hãm/dừng kéo dài, có hiện tượng trượt tải hoặc ngắt truyền động không triệt để.

  • Xuất hiện tiếng kêu lạch cạch, tiếng rít ma sát kim loại bất thường khi kích hoạt phanh.

  • Cuộn dây bị quá nhiệt, điện trở cuộn dây lệch so với thông số tiêu chuẩn, hở mạch hoặc rò điện.

  • Bản in xuất hiện lỗi lệch bước, bóng chữ hoặc không đều màu do hệ thống kiểm soát lực căng và nhịp truyền động bị trượt.
