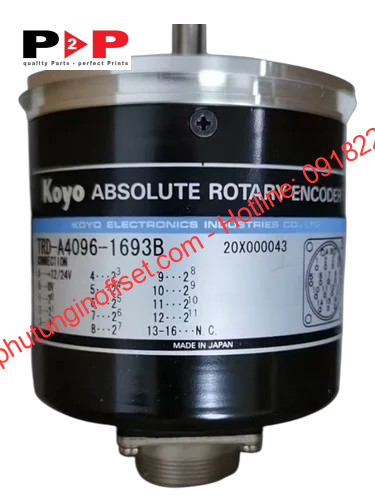

Bộ mã hóa vòng quay máy in Mitsubishi – Mã phụ tùng: KG92633

Mô tả chung

Bộ mã hóa vòng quay máy in Mitsubishi mã phụ tùng KG92633 (model cảm biến TRD-A4096-1693B) là thiết bị đo lường và phản hồi vị trí góc có độ chính xác cao, giữ vai trò đặc biệt quan trọng trong hệ thống điều khiển tự động của máy in offset công nghiệp. Thiết bị có nhiệm vụ chuyển đổi chuyển động quay cơ học của các trục truyền động và lồng in thành chuỗi tín hiệu số nhị phân, cung cấp dữ liệu tức thời về góc quay và tốc độ vận hành cho hệ thống điều khiển trung tâm (PLC hoặc bo mạch xử lý trục).

Trong quy trình in offset tờ rời và in cuộn tốc độ cao, độ sắc nét của sản phẩm phụ thuộc hoàn toàn vào khả năng đồng bộ pha giữa các cụm in. Với độ phân giải quang học đạt 4.096 bước/vòng (tương đương chuẩn mã hóa góc tuyệt đối 12-bit), phụ tùng KG92633 cho phép đo lường góc trục cực kỳ chi tiết và ổn định. Do là dòng cảm biến góc tuyệt đối, thiết bị có khả năng lưu giữ và nhận diện chính xác tọa độ vị trí thực tế ngay lập tức khi máy được cấp nguồn trở lại sau sự cố mất điện hoặc dừng khẩn cấp, hoàn toàn không cần thao tác quay trục về điểm gốc (Zero Return), giúp tiết kiệm thời gian căn chỉnh và ngăn ngừa triệt để nguy cơ sai lệch cơ khí khi khởi động lại dây chuyền.

Sản phẩm được chế tạo chuyên biệt cho môi trường vận hành công nghiệp nặng trong các nhà xưởng in ấn. Phần thân bằng kim loại dày dặn có khả năng chịu lực rung chấn mạnh mẽ, ngăn ngừa ảnh hưởng của bụi giấy mịn, sương dầu mỡ bôi trơn và hơi ẩm dung môi hóa chất bản kẽm. Đồng thời, mạch điện tử bên trong tích hợp cấu trúc chống nhiễu trường điện từ vượt trội, loại bỏ hoàn toàn các xung nhiễu phát sinh từ biến tần công suất lớn và motor kéo chính, duy trì đường truyền dữ liệu liên tục và chuẩn xác đến từng chu kỳ in.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

Bộ mã hóa vòng quay KG92633 được lắp đặt trực tiếp tại các vị trí cơ cấu chuyển động cốt lõi của máy in offset:

• Trục truyền động chính (Main Drive Shaft): Đo tốc độ vòng quay và phản hồi vị trí góc tổng thể của toàn bộ máy in, cung cấp tín hiệu nhịp chuẩn để điều khiển đồng tốc tất cả các trạm in.

• Cụm lô bản (Plate Cylinder) và lô ép (Impression Cylinder): Giám sát góc tiếp xúc giữa các lô in theo thời gian thực, đảm bảo độ chuẩn xác tối đa khi chồng màu (Color Registration) giữa các màu in riêng biệt.

• Hệ thống thanh nhíp bắt và truyền giấy (Transfer & Gripper Bars): Đồng bộ chính xác thời điểm đóng mở nhíp kẹp giấy giữa các lồng in và bộ phận ra giấy (Delivery), tránh hiện tượng nhả giấy trễ làm xô lệch hoặc kẹt giấy.

• Đầu nạp giấy tự động (Feeder Unit): Định thời gian cho chu kỳ hút giấy và đẩy giấy ăn khớp nhịp nhàng với tốc độ quay của dàn lô in.

Các dòng máy tương thích

Thiết bị tương thích hoàn toàn về kết cấu cơ khí, mặt bích định vị và giắc cắm tín hiệu với các hệ máy in offset Mitsubishi sau:

• Mitsubishi Diamond Series: Diamond 1000, Diamond 1000LS, Diamond 3000, Diamond 3000LS, Diamond 3000LX, Diamond 3000TP.

• Mitsubishi Daiya Series: Daiya 1F, Daiya 3F, Daiya 4F.

• Mitsubishi V3000 Series: V3000TP, V3000LS (các cấu hình máy in từ 2 màu đến 8 màu kèm cụm tráng phủ và trở mặt giấy tự động).

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Bộ mã hóa vòng quay là cảm biến cơ – điện tử chính xác cao, hoạt động liên tục cùng tốc độ vận hành của máy in. Để ngăn ngừa sự cố dừng máy đột ngột làm gián đoạn sản xuất, chu kỳ và khuyến nghị kiểm tra thay thế như sau:

1. Chu kỳ thay thế định kỳ:

   • Khuyến nghị thay mới dự phòng sau mỗi 18.000 – 25.000 giờ làm việc (tương đương 4 – 5 năm vận hành ổn định ở cường độ 2 ca/ngày).

   • Nên thực hiện kiểm tra độ rơ trục, vệ sinh tiếp điểm và căn chỉnh lại vào mỗi đợt đại tu hệ thống cơ điện định kỳ của máy in.

2. Dấu hiệu cảnh báo cần thay thế phụ tùng ngay lập tức:

   • Sai số chồng màu (Misregistration): Bản in liên tục bị lệch màu dọc trục hoặc chênh lệch bước màu không đều giữa các cụm in dù hệ thống căn kê tự động vẫn báo hoạt động.

   • Báo lỗi đồng bộ pha trên màn hình điều khiển: Hệ thống liên tục kích hoạt các mã cảnh báo dừng máy liên quan đến tín hiệu vị trí góc như Encoder Fault, Timing Error, hoặc Phase Mismatch.

   • Hao mòn cơ khí tại cụm trục: Xuất hiện tiếng rít vòng bi, trục quay của bộ mã hóa có độ rơ lắc rõ rệt hoặc khớp nối mềm liên kết bị nứt gãy cơ học.

   • Suy giảm tín hiệu quang học: Hiện tượng dầu máy hoặc bụi bẩn lọt qua phớt làm mờ đĩa quang bên trong, khiến cảm biến đọc sai mã nhị phân khi máy tăng tốc lên dải tốc độ cao.
