Cáp Kết Nối Bo Mạch Động Cơ Dao Mực Máy In Mitsubishi – Mã Phụ Tùng: M7T0871A / RZA0414 / RKD0363A / RKD1145A

Mô tả chung

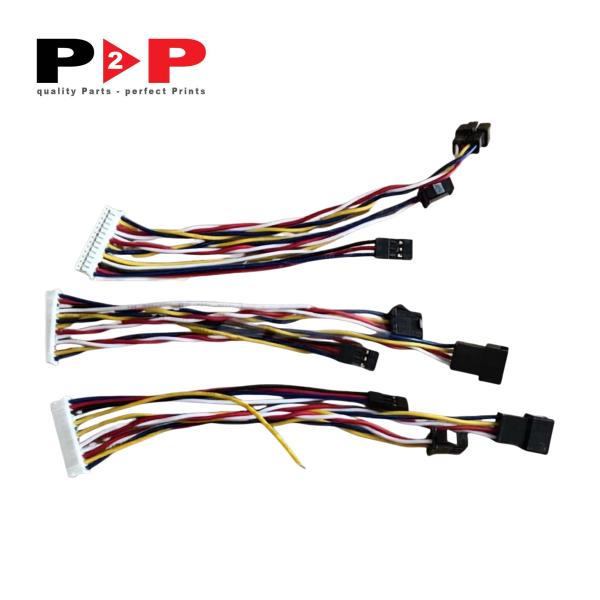

Cáp kết nối bo mạch động cơ dao mực (Ink Key Motor Flat Ribbon Cable) là phụ tùng điện tử chuyên dụng phục vụ công tác điều khiển phân vùng cấp mực tự động trên các dòng máy in offset thương mại và bao bì của hãng Mitsubishi. Trong toàn bộ hệ thống cấp mực điều khiển số, bo mạch điều khiển động cơ dao mực và hệ thống motor bước/servo phụ trách việc mở hoặc khép các lưỡi dao mực để kiểm soát lượng mực nạp theo từng phân đoạn trên lô máng mực (ink fountain roller). Cáp dẹt ribbon đảm nhiệm vai trò cầu nối dữ liệu, xung định vị và cấp nguồn điều khiển giữa bo mạch giao tiếp trung tâm và các cụm động cơ điều chỉnh từng khoang mực.

Sản phẩm được chế tạo với hai biến thể chuẩn kỹ thuật là loại 13 pin (13 sợi) và loại 14 pin (14 sợi), tương thích trực tiếp với các bo mạch mã hiệu M7T0871A, RZA0414, RKD0363A và RKD1145A. Với lớp cách điện polymer dẻo dai kết hợp các lõi dẫn đồng mạ thiếc có độ tinh khiết cao, cáp sở hữu khả năng chịu uốn gập lặp lại liên tục, triệt tiêu suy hao tín hiệu điều khiển số, hạn chế tối đa tình trạng nhiễu dòng hoặc đứt gãy ngầm mạch dẫn do rung chấn cơ học của máy in offset khi vận hành ở dải tốc độ cao (lên đến 13.000 – 16.000 tờ/giờ). Việc trang bị sợi cáp đạt chuẩn kích thước chân cắm và khoảng cách cực (pitch) chuẩn xác giúp quá trình lắp đặt cắm nối diễn ra nhanh chóng, đảm bảo thao tác căn chỉnh màu sắc và phân bổ vùng mực trên bàn điều khiển trung tâm luôn phản hồi mượt mà, chính xác đến từng micromet.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

• Vị trí lắp đặt: Nằm bên trong khoang cơ cấu máng mực (ink duct / ink fountain assembly) của từng đơn vị in (printing unit). Cáp được định tuyến nối từ bo mạch phân phối tín hiệu/bo mạch điều khiển trung gian của máng mực trực tiếp đến các bo mạch con và cụm động cơ điều khiển từng lá dao mực (ink fountain key).

• Ứng dụng thực tế:

  • Truyền tín hiệu lệnh điều khiển từ bàn điều khiển điện tử (bàn máy tính điều khiển màu sắc trung tâm) đến từng động cơ dao mực nhằm thay đổi góc mở khe hở mực.

  • Truyền tín hiệu phản hồi vị trí thực tế của từng dao mực về màn hình hiển thị để thợ in kiểm soát chính xác độ dày màng mực in trên tờ in.

  • Giảm thiểu sự cồng kềnh trong không gian lắp đặt kín của cụm máng mực nhờ thiết kế dạng dẹt siêu mỏng, không cản trở hành trình dịch chuyển của các cơ cấu cơ khí xung quanh.

Các dòng máy tương thích

• Mitsubishi Daiya / Diamond Series:

  • Mitsubishi Diamond 1F (D1F, D1F-4, D1F-5, D1F-6)

  • Mitsubishi Diamond 3F (D3F, D3F-4, D3F-5, D3F-6)

  • Mitsubishi 1000 Series

  • Mitsubishi 3000 Series (3000LS, 3000LX)

  • Các dòng máy in offset tờ rời Mitsubishi sử dụng hệ thống máng mực điều khiển tự động với bo mạch điều khiển mã M7T0871A, RZA0414, RKD0363A, RKD1145A.

Khuyến nghị về chu kỳ thay thế

• Chu kỳ kiểm tra & vệ sinh định kỳ: Nên kiểm tra trực quan bề mặt cáp và các đầu cắm giắc sau mỗi 6 tháng hoặc sau mỗi đợt bảo dưỡng tổng thể dàn mực.

• Chu kỳ thay thế định kỳ: Khuyến nghị thay mới đồng bộ sau khoảng 2 – 3 năm vận hành (hoặc sau khoảng 30 – 50 triệu lượt in). Do vị trí lắp đặt nằm sát máng mực thường xuyên tiếp xúc với hơi hóa chất, dung dịch rửa cao su/lô mực, bụi mực và nhiệt độ phát sinh từ động cơ, lớp nhựa cách điện của cáp có xu hướng lão hóa, trở nên giòn cứng và dễ gãy ngầm mạch dẫn.

• Các dấu hiệu cần thay thế ngay lập tức:

  • Bàn điều khiển trung tâm báo lỗi mất tín hiệu giao tiếp, lỗi kết nối bo mạch hoặc không nhận diện một/nhiều phân vùng dao mực cụ thể.

  • Động cơ dao mực hoạt động chập chờn, bị trôi vị trí, không thể về gốc 0 (zero calibration fault) hoặc tự động mở sai góc lệch so với lệnh cài đặt.

  • Bề mặt cáp xuất hiện hiện tượng nứt gãy lớp vỏ cách điện, dây bị gấp khúc biến dạng, chân pin đầu giắc bị xỉn màu, rỉ sét do ngấm dung môi hóa chất in.

P2P Việt Nam tự hào là nhà cung cấp Phụ tùng Máy In Offset và Máy gia công sau in chất lượng tại Việt Nam, nhập khẩu từ các nước phát triển như Đức, Mỹ, Ý, Nhật, Hàn Quốc và Trung Quốc, có hóa đơn và thông tin nguồn gốc xuất xứ rõ ràng, trung thực.

Quý khách có nhu cầu vui lòng đăng ký tài khoản website và bấm nút THÊM VÀO BÁO GIÁ hoặc gọi Hotline: 0918225885 để được hỗ trợ từ nhân viên kinh doanh.
