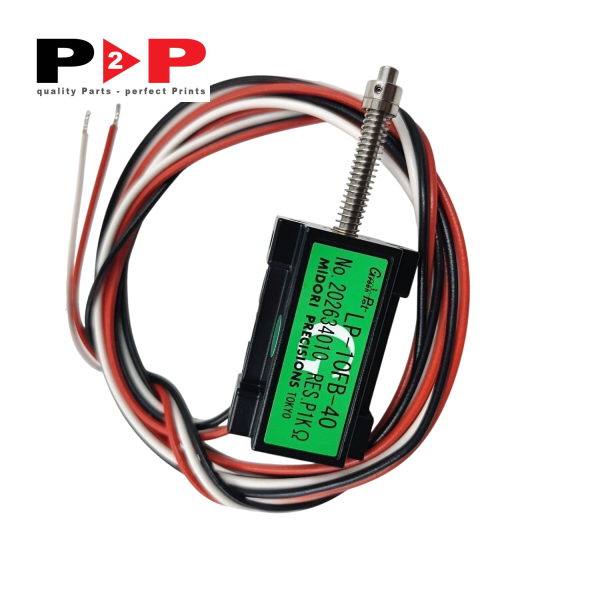

Chiết áp máy in Mitsubishi – Mã phụ tùng: KA42714A

Name: Chiết áp máy in Mitsubishi – Mã phụ tùng: KA42714A - P2P
SKU: P2P2039
Availability: InStock

Mã đặt hàng: P2P2039

Mã phụ tùng: KA42714A

Ứng dụng: Dòng Mitsubishi Diamond 1000, 2000, 3000 (S, R, LX), 3F, 3FR, 3H

Mô tả
Bình luận

Mô tả chung

Chiết áp máy in Mitsubishi mã KA42714A (quy cách LP-10FB-40) là thiết bị cảm biến hành trình trượt tuyến tính chuyên dụng đóng vai trò mắt xích then chốt trong hệ thống tự động hóa của máy in offset công nghiệp. Linh kiện này chuyển đổi trực tiếp dịch chuyển cơ học tịnh tiến thành tín hiệu điện áp tỷ lệ chuẩn xác, cung cấp dữ liệu hồi tiếp thời gian thực cho bộ xử lý trung tâm PLC hoặc bo mạch điều khiển của máy in.

Trong môi trường in ấn tốc độ cao đòi hỏi tính đồng nhất nghiêm ngặt, việc căn chỉnh độ mở của dao gạt mực, hành trình ép lô hay cơ cấu tinh chỉnh chồng màu cần đạt độ chính xác ở cấp độ micromet. Chiết áp KA42714A đóng vai trò như một cảm biến định vị vị trí kín (closed-loop feedback sensor), giúp động cơ chấp hành dừng đúng tọa độ định trước, loại bỏ hiện tượng sai lệch tọa độ cơ khí hay trôi vị trí sau thời gian dài chạy máy liên tục.

Cấu tạo thân vỏ của chiết áp được chế tạo bằng kim loại đúc cứng vững, có khả năng triệt tiêu xung rung lắc cường độ lớn phát sinh từ khung máy in. Bên trong tích hợp dải điện trở nhựa dẫn điện chất lượng cao cùng hệ thống chổi quét đa điểm siêu bền, giảm thiểu hao mòn tiếp xúc và triệt tiêu nhiễu điện từ. Trục ti trượt được trang bị lò xo phản hồi bên trong, bảo đảm đầu dò luôn áp sát cơ cấu cơ học và tự động trả về vị trí gốc một cách trơn tru, hỗ trợ máy in vận hành ổn định và nâng cao độ sắc nét của từng ấn phẩm.

Thông số kỹ thuật

Danh mục thông số	Chi tiết kỹ thuật
Tên sản phẩm	Chiết áp trượt tuyến tính / Cảm biến hành trình hồi tiếp (Linear Potentiometer)
Mã phụ tùng	KA42714A
Dòng sản phẩm tương đương	Phù hợp tiêu chuẩn LP-10FB-40
Giá trị điện trở danh định	1 kΩ (hoặc tùy chọn 2 kΩ / 5 kΩ theo bo mạch điều khiển)
Dung sai điện trở	±10% – ±20%
Độ tuyến tính độc lập	±1.0% FS
Hành trình cơ học toàn phần	12 mm (±1.0 mm)
Hành trình điện hiệu dụng	10 mm (±0.5 mm)
Cơ cấu hồi vị	Tích hợp lò xo phản hồi tự động bên trong (Internal Return Spring)
Điện áp hoạt động định mức	5V – 24V DC
Dạng tín hiệu ngõ ra	Tín hiệu phân áp tuyến tính (Analog Voltage Feedback 0 – 100% Vin)
Vật liệu vỏ bảo vệ	Hợp kim nhôm đúc áp lực công nghiệp
Cấp bảo vệ tiêu chuẩn	IP50 / IP54 (chống bụi giấy công nghiệp và chống văng bắn giọt dung môi nhẹ)
Nhiệt độ vận hành danh định	-40°C đến +100°C
Trọng lượng tịnh	Khoảng 0.15 kg

Ứng dụng hoặc Vị trí lắp đặt

Chiết áp KA42714A / LP-10FB-40 được tích hợp tại các vị trí cơ điện then chốt đòi hỏi khả năng phản hồi hành trình cực nhạy trên hệ thống máy in offset:

Cụm khóa mực và dao gạt mực (Ink Fountain Keys): Lắp đặt trên từng phân đoạn trục vít vi chỉnh khóa mực, hồi tiếp mức độ mở của lưỡi dao mực về bàn điều khiển trung tâm để kiểm soát lưu lượng cấp mực cục bộ.
Cơ cấu cấp ẩm / cấp nước (Dampening Unit): Bắt định vị tại cơ cấu tịnh tiến lô lấy nước (water pan roller) hoặc lô cấp ẩm hình thức (dampening form roller), duy trì áp lực tiếp xúc đồng đều giữa các bề mặt lô.
Cơ cấu chồng màu tự động (Register Control Mechanism): Lắp tại cụm chấp hành căn chỉnh bước dọc (circumferential), căn chỉnh biên ngang (lateral) hoặc căn chéo (cocking) của ống bản in, bảo đảm các lớp màu chồng khít tuyệt đối.
Cụm đầu nạp giấy và bàn căn kê (Feeder & Side Lay): Hồi tiếp vị trí của các cữ gạt biên và tay kê đầu, bảo đảm tờ in luôn được nạp vào giàn ép chuẩn xác ở tốc độ cao.

Các dòng máy tương thích

Linh kiện KA42714A tương thích đồng bộ với nhiều model máy in offset công nghiệp:

Dòng Mitsubishi Diamond Series: Diamond 1000, Diamond 2000, Diamond 3000, Diamond 3000S, Diamond 3000R, Diamond 3000LX.
Dòng Mitsubishi Series 3: Mitsubishi 3F, Mitsubishi 3FR, Mitsubishi 3H.
Dòng Mitsubishi Series 1: Mitsubishi 1F, Mitsubishi 1H.
Các cấu hình in: Hệ thống máy in offset tờ rời 2 màu, 4 màu, 5 màu, 6 màu, 8 màu có tích hợp bàn điều khiển điện tử IPC hoặc hệ thống API.

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Do chiết áp hoạt động theo phương thức ma sát tiếp xúc vật lý giữa chổi than và bề mặt dẫn điện, dải điện trở sẽ bị mài mòn tự nhiên theo số lượt quét:

Bảo trì và kiểm tra định kỳ (6 tháng / lần): Sử dụng đồng hồ vạn năng kiểm tra tính tuyến tính của điện áp hồi tiếp, làm sạch bụi giấy bám quanh trục trượt và tra dầu chuyên dụng cho các khớp nối cơ khí ngoài.
Chu kỳ thay mới khuyến nghị (18 – 24 tháng hoặc sau 20.000.000 – 30.000.000 chu kỳ trượt): Cần chủ động thay mới chiết áp theo từng cụm nhằm bảo đảm độ phản hồi đồng đều giữa các trục chấp hành, ngăn chặn nguy cơ dừng máy gián đoạn ca sản xuất.
Dấu hiệu cảnh báo cần thay thế ngay:
- Bàn điều khiển liên tục báo lỗi định vị vị trí khóa mực (ink key position error) hoặc mất tín hiệu chồng màu.
- Tín hiệu điện áp ngõ ra bị chập chờn, xuất hiện bước nhảy đột ngột hoặc nhiều xung nhiễu khi trục trượt di chuyển.
- Lò xo hồi vị bên trong bị nhão, trục ti trượt có hiện tượng kẹt cơ học hoặc không tự bung hết hành trình về vị trí ban đầu.

P2P Việt Nam tự hào là nhà cung cấp Phụ tùng Máy In Offset và Máy gia công sau in chất lượng tại Việt Nam, nhập khẩu từ các nước phát triển như Đức, Mỹ, Ý, Nhật, Hàn Quốc và Trung Quốc, có hóa đơn và thông tin nguồn gốc xuất xứ rõ ràng, trung thực.

Quý khách có nhu cầu vui lòng đăng ký tài khoản website và bấm nút THÊM VÀO BÁO GIÁ hoặc gọi Hotline: 0918225885 để được hỗ trợ từ nhân viên kinh doanh.
