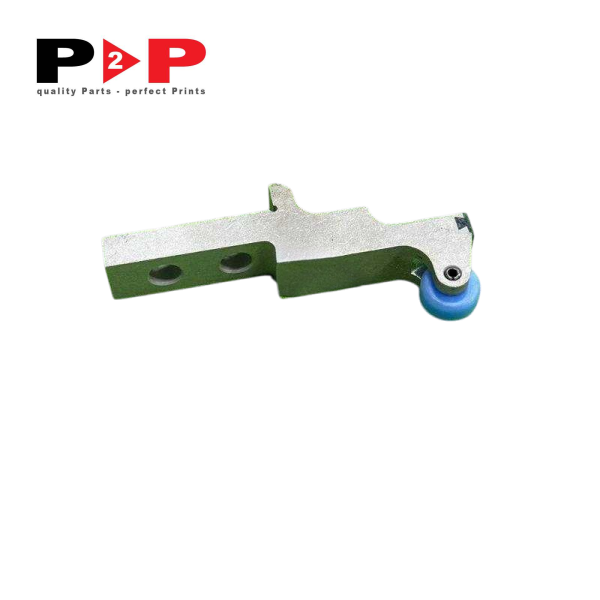

Tay kẹp máy in Mitsubishi – Mã phụ tùng: KG72265
Mã đặt hàng: P2P2008
Mã phụ tùng: KG72265
Ứng dụng: Mitsubishi Diamond 1000, 3000 (D3000LS, D3000LX, D3000R), Daiya 1F, 2F, 3F, 4F
Mô tả chung
Tay kẹp KG72265 (Gripper KG72265) là phụ tùng cơ khí chính xác đóng vai trò then chốt trong cụm vận chuyển và định vị giấy của các dòng máy in offset thương hiệu Mitsubishi. Trong quy trình in ấn công nghiệp tốc độ cao, độ đồng đều và lực kẹp chuẩn xác tại mép giấy quyết định trực tiếp tới khả năng chồng màu (register accuracy), hạn chế tối đa các hiện tượng xô lệch, gấp mép hoặc rách giấy khi vận hành.
Sản phẩm được chế tạo từ hợp kim thép kỹ thuật cao cấp, trải qua quy trình xử lý nhiệt luyện và gia công bề mặt nghiêm ngặt nhằm gia tăng độ cứng, khả năng chống mài mòn cũng như chịu được tải trọng va đập lặp lại liên tục. Đầu kẹp được thiết kế biên dạng tối ưu, đảm bảo lực giữ chắc chắn trên nhiều định lượng giấy khác nhau – từ giấy mỏng định lượng thấp đến các loại bìa carton cứng – mà không làm hằn dấu, rách viền hay biến dạng vật liệu in.
Việc lắp đặt hoặc thay thế tay kẹp KG72265 giúp hệ thống kẹp nhả giấy duy trì quỹ đạo đóng/mở mượt mà, đồng bộ hoàn hảo với hệ thống cam hành trình và trục truyền động. Đây là chi tiết không thể thiếu giúp xưởng in ổn định chất lượng thành phẩm, giảm thiểu tỷ lệ phế phẩm và tối ưu hóa hiệu suất vận hành toàn bộ dây chuyền in offset.
Thông số kỹ thuật
| Tiêu chí | Chi tiết kỹ thuật |
| Tên chi tiết | Tay kẹp máy in (Gripper Finger / Gripper Pad) |
| Mã phụ tùng (Part Number) | KG72265 |
| Thiết bị tương thích | Máy in offset Mitsubishi |
| Chất liệu chế tạo | Thép hợp kim chuyên dụng, xử lý nhiệt tôi cứng |
| Bề mặt tiếp xúc | Gia công tinh xảo, phủ chống mài mòn và chống trượt |
| Cơ chế vận hành | Đóng/mở theo biên dạng cam và trục kẹp cơ khí |
| Chức năng chính | Kẹp giữ, truyền dẫn và định vị mép giấy giữa các cụm in |
| Quy cách đóng gói | 01 cái / kiện |
Ứng dụng hoặc Vị trí lắp đặt
Tay kẹp mã KG72265 được lắp đặt trực tiếp trên các trục quay truyền giấy (transfer drums), trục tiếp nhận giấy nạp (feed cylinder/infeed swing gripper) hoặc cụm ống ép/trống ép in (impression cylinders) của máy in offset:
-
Vị trí lắp đặt: Bắt chặt cố định theo hàng trên trục suốt tay kẹp (gripper shaft) thông qua bulong/vít định vị chuyên dụng, phối hợp nhịp nhàng cùng lò xo hồi vị và con lăn tỳ cam (cam follower).
-
Ứng dụng vận hành:
-
Tiếp nhận giấy từ cụm tay kê/đầu hút nạp giấy và kẹp chặt mép đầu tờ in với độ chính xác micromet.
-
Giữ cố định tờ in đi qua vùng ép giữa ống bản, ống cao su và ống ép để truyền tải mực in đồng đều.
-
Chuyển giao tờ in nhịp nhàng giữa các cụm màu liên tiếp (từ trạm in này sang trạm in kế tiếp) mà không làm biến dạng hoặc xê dịch góc bon chồng màu.
-
Đưa thành phẩm ra hệ thống xích ra giấy (delivery gripper system) an toàn ở tốc độ cao.
-
Các dòng máy tương thích
Phụ tùng tay kẹp KG72265 tương thích hoàn toàn với các dòng máy in offset công nghiệp của Mitsubishi, bao gồm:
-
Mitsubishi Diamond Series: Diamond 1000, Diamond 3000 (D3000LS, D3000LX, D3000R).
-
Mitsubishi Daiya Series: Daiya 1F, Daiya 2F, Daiya 3F, Daiya 4F.
-
Các model khổ lớn và thương mại: Mitsubishi V3000 series, các hệ thống máy in khổ B1, B2 nhiều cụm màu.
Khuyến nghị về chu kỳ thay thế
Do làm việc dưới tần suất va đập cơ học liên tục hàng chục nghìn lượt mỗi giờ, tay kẹp là chi tiết tiêu hao cơ khí chịu áp lực mài mòn cao. Để duy trì chất lượng in ổn định, cần lưu ý:
-
Chu kỳ kiểm tra định kỳ:
-
Kiểm tra trực quan lực kẹp và độ đồng đều mép kẹp sau mỗi 500 – 800 giờ vận hành hoặc định kỳ mỗi tháng.
-
Cân chỉnh lực kẹp toàn dàn (gripper pressure setting) bằng thước cữ chuyên dụng để tránh hiện tượng tay kẹp ăn lệch khiến giấy bị trượt góc.
-
-
Thời điểm thay thế khuyến nghị:
-
Thay thế toàn bộ cụm theo trục sau khoảng 18 – 24 tháng hoạt động ở cường độ tiêu chuẩn (tương đương khoảng 30 – 50 triệu lượt ép in), hoặc sớm hơn nếu xưởng thường xuyên in giấy carton dày hay vật liệu bề mặt nhám.
-
Nên thay mới đồng bộ toàn bộ dãy tay kẹp trên cùng một trục thay vì thay lẻ tẻ từng chiếc, giúp đảm bảo lực tỳ đều tuyệt đối trên toàn bộ chiều rộng khổ giấy.
-
-
Dấu hiệu nhận biết cần thay thế ngay:
-
Đầu kẹp xuất hiện vết lõm, mòn vẹt, nứt nẻ hoặc mòn lớp phủ chống trượt.
-
Máy xuất hiện tình trạng lệch boong màu (mất chồng màu) không rõ nguyên nhân giữa các đơn vị in.
-
Xuất hiện hiện tượng rách, nhăn mép giấy hoặc tuột giấy trong quá trình truyền dẫn ở tốc độ cao.
-
