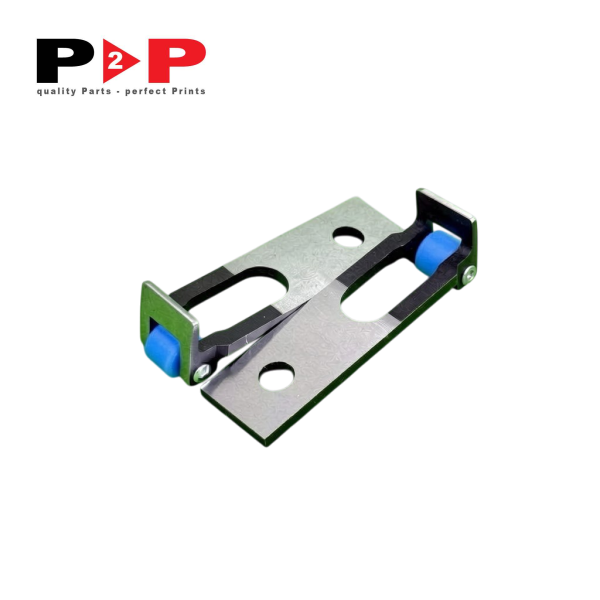

Tay kẹp máy in Mitsubishi – Mã phụ tùng: KGJ4502

Mô tả chung

Tay kẹp máy in Mitsubishi KGJ4502 là linh kiện cơ khí chính xác đóng vai trò then chốt trong hệ thống gắp nhả và trung chuyển giấy của các dòng máy in offset tờ rời Mitsubishi. Trong quá trình vận hành in offset nhiều màu ở tốc độ cao, độ chính xác của từng nhịp bắt giấy quyết định trực tiếp tới khả năng chồng màu (registration), độ ổn định hình ảnh và chất lượng của toàn bộ lô thành phẩm. Tay kẹp KGJ4502 được gia công từ hợp kim thép kỹ thuật cao cấp, sở hữu độ cứng cơ học vượt trội, khả năng chịu lực uốn nén liên tục cùng lớp phủ/xử lý bề mặt chống mài mòn cực tốt tại đầu tiếp xúc.

Thiết kế biên dạng của phụ tùng bám sát thông số kỹ thuật tiêu chuẩn của hệ thống nhíp máy in Mitsubishi, giúp phân bổ lực kẹp đồng đều lên mép giấy mà không làm rách, gãy góc hay biến dạng vật liệu in. Cơ chế hoạt động ăn khớp nhịp nhàng với trục quay nhíp, lò xo hồi vị và đệm nhíp (gripper pad), triệt tiêu hiện tượng trượt mép giấy hoặc giật lệch khi tấm in di chuyển qua các cụm đơn vị màu. Nhờ dung sai kích thước nhỏ và độ hoàn thiện cơ khí tinh xảo, linh kiện giúp duy trì độ chính xác tuyệt đối ngay cả khi máy vận hành ở dải tốc độ tối đa.

Sử dụng tay kẹp KGJ4502 chuẩn quy cách là giải pháp tối ưu nhằm ngăn ngừa sự cố lệch chồng màu, giảm thiểu tỷ lệ phế phẩm trong in bao bì cao cấp, tạp chí hay ấn phẩm thương mại đòi hỏi độ sắc nét cao. Đồng thời, việc lắp đặt chuẩn xác còn hạn chế ma sát bất thường lên trục nhíp và các chi tiết truyền động lân cận, bảo vệ tuổi thọ lâu dài cho cơ cấu ống in offset.

Thông số kỹ thuật

Ứng dụng hoặc Vị trí lắp đặt

• Vị trí lắp đặt:

  • Được bố trí thành hàng dọc theo thanh trục nhíp (Gripper Shaft / Gripper Bar) trên bề mặt của ống ép in (Impression Cylinder), ống trung chuyển/truyền giấy (Transfer Cylinder) và giàn nhíp dẫn giấy đầu ra (Delivery Gripper Chain System).

  • Đầu tiếp xúc của tay kẹp phối hợp trực tiếp với đệm nhíp (Gripper Pad) để ép chặt mép biên tờ giấy khi cam mở nhíp kích hoạt.

• Ứng dụng vận hành:

  • Tiếp nhận tờ in từ bàn nạp giấy/cụm cấp giấy vào đơn vị in đầu tiên.

  • Giữ chặt mép dẫn của giấy và truyền chuyển tiếp chính xác qua các lô in trung gian giữa các tháp màu.

  • Đưa tờ in thành phẩm từ cụm in cuối cùng ra bàn thu giấy mà không làm xước mực hay xô lệch giấy.

Các dòng máy tương thích

Linh kiện tương thích với các dòng máy in offset tờ rời Mitsubishi:

• Mitsubishi Daiya Series (Daiya 1F, Daiya 2F, Daiya 3F, Daiya 4F)

• Mitsubishi Diamond Series (Diamond 1000, Diamond 3000, Diamond 3000LS, Diamond 3000LX)

• Mitsubishi V3000 Series (RMGT 1050 / V3000)

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Hệ thống tay kẹp cơ khí phải làm việc liên tục với tần suất hàng nghìn chu kỳ đóng mở mỗi giờ, chịu ma sát mài mòn từ bụi giấy, hạt mực và các hóa chất dung môi vệ sinh. Để duy trì sự ổn định tối đa cho máy in, khuyến nghị chu kỳ bảo dưỡng và thay thế như sau:

1. Chu kỳ kiểm tra định kỳ (1 – 3 tháng):

   • Vệ sinh sạch bụi giấy và mực khô bám ở đầu kẹp; kiểm tra độ phẳng của mặt tiếp xúc.

   • Dùng thước căn lá hoặc đồng hồ so để kiểm tra khe hở và lực kẹp đồng đều trên toàn bộ dàn nhíp của từng ống in.

2. Chu kỳ thay thế định kỳ (12 – 18 tháng hoặc sau 30 – 50 triệu lượt ép in):

   • Thay thế khi đầu tiếp xúc của tay kẹp có dấu hiệu mòn vẹt, tróc lớp phủ hoặc lõm rãnh không đều.

   • Thay thế ngay khi xảy ra hiện tượng mép giấy bị tuột, mép giấy bị bấm thủng/gập nếp, hoặc xuất hiện sai số chồng màu không thể căn chỉnh bù trừ bằng cơ cấu vi chỉnh.

   • Khuyến nghị thay đồng bộ toàn bộ hàng tay kẹp trên cùng một thanh trục nhíp để đảm bảo lực kẹp trên toàn bộ khổ giấy đạt độ cân bằng tuyệt đối, tránh hiện tượng chiếc kẹp chặt chiếc kẹp lỏng gây vặn giấy.
