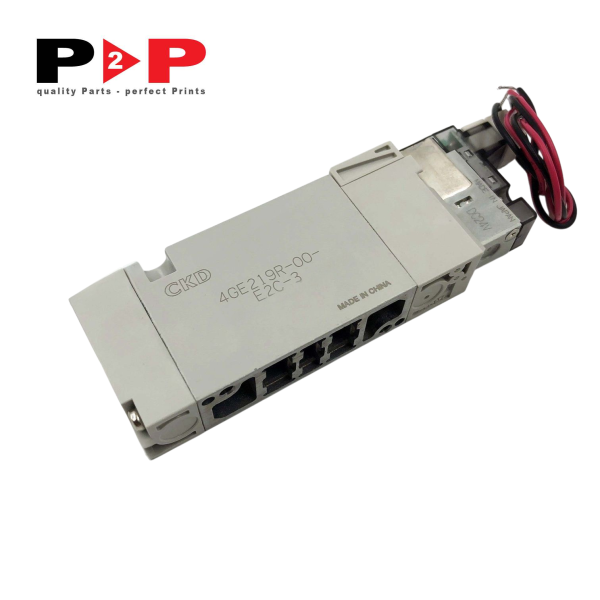

Van điện từ máy in offset Mitsubishi – Mã phụ tùng: 4GE219R-00-E2C-3
Mã đặt hàng: P2P2016
Mã phụ tùng: 4GE219R-00-E2C-3
Ứng dụng: Mitsubishi Diamond 1000, 3000 (S, R, TP), Daiya 1F, 2F, 3F, 4F
Mô tả chung
Van điện từ (Solenoid Valve) mã 4GE219R-00-E2C-3 là dòng linh kiện khí nén chuyên dụng, đóng vai trò then chốt trong hệ thống điều khiển tự động của các dòng máy in offset thương hiệu Mitsubishi. Thiết bị này hoạt động như một công tắc cơ – điện, có nhiệm vụ tiếp nhận tín hiệu từ hệ thống điều khiển trung tâm để đóng, mở hoặc chuyển hướng dòng khí nén đến các cơ cấu chấp hành (xy lanh, đầu hút, piston đẩy) trên máy in.
Trong quy trình in ấn công nghiệp tốc độ cao, độ chính xác về thời gian tính bằng mili-giây là yếu tố quyết định chất lượng bản in và năng suất vận hành. Van điện từ 4GE219R-00-E2C-3 sở hữu tốc độ đáp ứng cực nhanh, cuộn coil điện từ sinh lực hút mạnh mẽ và ổn định, giúp điều tiết lưu lượng khí nén một cách chuẩn xác tuyệt đối. Sản phẩm được gia công từ các vật liệu hợp kim chịu lực kết hợp cùng gioăng làm kín cao cấp, có khả năng chống mài mòn, chịu được áp suất biến thiên liên tục cũng như môi trường làm việc đặc thù của xưởng in (chứa bụi giấy, sương dầu và hơi ẩm).
Việc trang bị hoặc thay thế van điện từ mã 4GE219R-00-E2C-3 tương thích chuẩn xác sẽ giúp máy in duy trì nhịp hoạt động trơn tru, hạn chế tối đa các sự cố gián đoạn cấp khí, kẹt cơ cấu, từ đó ngăn ngừa nguy cơ lệch kê, sai nhịp cấp phôi và giảm thiểu phế phẩm trong quá trình in ấn.
Thông số kỹ thuật
Dưới đây là phần Thông số kỹ thuật của van điện từ 4GE219R-00-E2C-3 được điều chỉnh theo đúng định dạng bảng 2 cột (“Danh mục thông số” và “Chi tiết kỹ thuật”) như mẫu bạn yêu cầu:
Thông số kỹ thuật
| Danh mục thông số | Chi tiết kỹ thuật |
| Tên sản phẩm | Van điện từ khí nén điều khiển (Pneumatic Solenoid Valve) |
| Mã phụ tùng | 4GE219R-00-E2C-3 |
| Hệ máy ứng dụng | Máy in offset Mitsubishi |
| Môi chất vận hành | Khí nén công nghiệp (đã qua lọc tách ẩm và dầu) |
| Kiểu tác động | Điều khiển điện từ gián tiếp / trực tiếp (Pilot/Direct operated) |
| Điện áp cuộn coil định mức | 24V DC |
| Dải áp suất làm việc | 0.15 – 0.7 MPa (1.5 – 7.0 bar) |
| Thời gian đáp ứng đóng/ngắt | Dưới 20 ms (phản hồi siêu tốc theo chu kỳ nhịp máy) |
| Dạng kết nối khí nén | Cổng ren tiêu chuẩn / Đế gá khối chia khí (Manifold) |
| Vật liệu thân van | Hợp kim nhôm đúc áp lực cao mạ phủ chống oxy hóa |
| Vật liệu làm kín (Seal/O-ring) | Cao su NBR / FKM chịu mài mòn và dầu bôi trơn |
| Cấp bảo vệ cuộn coil | IP65 (chống bụi giấy, hơi ẩm và giọt bắn sương dầu nhẹ) |
| Nhiệt độ vận hành danh định | 5°C đến +50°C |
| Trọng lượng tịnh | Khoảng 0.28 kg |
Ứng dụng hoặc Vị trí lắp đặt
Van điện từ 4GE219R-00-E2C-3 được bố trí tại các cụm khí nén trọng yếu trên máy in offset, thực hiện các chức năng điều khiển cơ khí tự động:
-
Cụm cấp giấy (Feeder Unit): Điều khiển luồng khí nén cho các đầu hút chân không, chân vịt tách giấy, van thổi tơi mép giấy và cơ cấu điều chỉnh nhịp nạp giấy đầu vào.
-
Cụm lô ép và truyền mực/nước (Inking & Dampening Roller Shift): Kích hoạt xy lanh khí nén để thực hiện thao tác tỳ, nhả lô in, đóng/mở tiếp xúc giữa các quả lô truyền mực và làm ẩm bản in.
-
Cơ cấu kẹp bản và thay bản bán tự động/tự động: Cấp khí nén cho các chốt khóa, ngàm kẹp giữ bản kẽm trên ống bản (Plate Cylinder) khi tiến hành thay đổi ca in.
-
Cụm thu giấy (Delivery Unit): Điều khiển vòi thổi khí đệm giữ phẳng tờ in, vòi gom mép giấy và cơ cấu hạ bàn thu giấy nhịp nhàng theo từng chu kỳ quay của máy.
Các dòng máy tương thích
Van điện từ 4GE219R-00-E2C-3 tương thích với nhiều thế hệ máy in offset tờ rời của Mitsubishi:
-
Mitsubishi Diamond Series: Diamond 1000, Diamond 3000, Diamond 3000S, Diamond 3000R, Diamond 3000TP.
-
Mitsubishi Daiya Series: Daiya 1F, Daiya 2F, Daiya 3F, Daiya 4F.
-
Mitsubishi V3000 Series: V3000, V3000TP.
Khuyến nghị về chu kỳ thay thế
Hệ thống khí nén trên máy in công nghiệp vận hành liên tục với tần suất đóng ngắt lên tới hàng nghìn lần mỗi giờ. Do đó, các linh kiện cơ-điện như van solenoid cần được theo dõi và thay thế định kỳ theo các mốc khuyến nghị sau:
-
Chu kỳ thay thế định kỳ: Khuyến nghị thay mới sau mỗi 18 – 24 tháng hoạt động thường xuyên (tương đương khoảng 8.000 – 12.000 giờ máy chạy), hoặc sau chu kỳ 15 – 20 triệu lượt đóng ngắt.
-
Kiểm tra và thay thế khẩn cấp: Cần tiến hành kiểm tra và thay thế ngay khi phát hiện một trong các dấu hiệu cảnh báo sau:
-
Khí nén bị rò rỉ liên tục qua cửa xả hoặc thân van dù van đang ở trạng thái ngắt.
-
Cuộn coil điện từ quá nóng, có mùi khét, chạm cuộn dây hoặc không phát ra tiếng nhảy van (“tách”) dứt khoát khi có lệnh điều khiển.
-
Tốc độ phản hồi chậm, xy lanh chấp hành di chuyển chập chờn, giật cục làm sai nhịp nạp giấy hoặc sai lệch vị trí ép bản.
-
Khí nén cấp vào không đạt chuẩn (lẫn nhiều dầu cặn, nước đọng) gây kẹt lõi trượt (spool) bên trong thân van.
-
P2P Việt Nam tự hào là nhà cung cấp Phụ tùng Máy In Offset và Máy gia công sau in chất lượng tại Việt Nam, nhập khẩu từ các nước phát triển như Đức, Mỹ, Ý, Nhật, Hàn Quốc và Trung Quốc, có hóa đơn và thông tin nguồn gốc xuất xứ rõ ràng, trung thực.
Quý khách có nhu cầu vui lòng đăng ký tài khoản website và bấm nút THÊM VÀO BÁO GIÁ hoặc gọi Hotline: 0918225885 để được hỗ trợ từ nhân viên kinh doanh.
