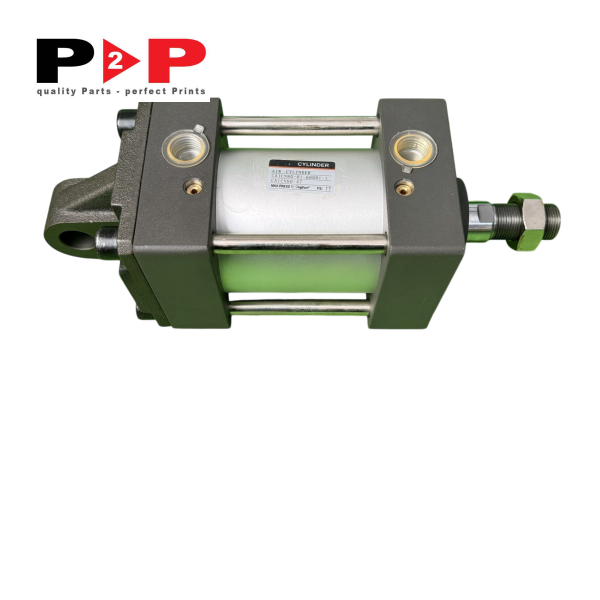

Xy lanh khí nén máy in Mitsubishi – Mã phụ tùng: CAICN80-47 / CAICN80-01-68081-1

Name: Xy lanh khí nén máy in Mitsubishi – Mã phụ tùng: CAICN80-47 / CAICN80-01-68081-1 - P2P
SKU: P2P2030
Availability: InStock

Mã đặt hàng: P2P2030

Mã phụ tùng: CAICN80-47 / CAICN80-01-68081-1

Ứng dụng: Mitsubishi Diamond 1000, 2000, 3000 (LS, LX, LC), Daiya 1F, 2F, 3F, 4F

Mô tả
Bình luận

Mô tả chung

Xy lanh khí nén máy in Mitsubishi mã CAICN80-47 (mã tham chiếu: CAICN80-01-68081-1) là bộ phận truyền động khí nén chuyên dụng, đóng vai trò then chốt trong các cơ cấu đóng/ngắt tự động và vận hành cơ học trên các dòng máy in offset công nghiệp. Phụ tùng được thiết kế chính xác nhằm tạo ra lực đẩy và lực kéo tuyến tính thông qua áp suất khí nén nén, đảm bảo thao tác diễn ra chuẩn xác, dứt khoát và đồng bộ tuyệt đối với chu trình hoạt động tốc độ cao của máy in.

Về mặt cấu trúc, thân xy lanh được gia công từ hợp kim nhôm cao cấp đã qua xử lý bề mặt, giúp chống ăn mòn, chịu áp lực tốt và hạn chế tối đa nguy cơ trầy xước lòng ống trong môi trường hoạt động tần suất lớn. Trục piston làm bằng thép cường lực mạ crom cứng, đảm bảo độ bóng cao, giảm ma sát trượt và hạn chế mài mòn gioăng phớt. Hệ thống phớt làm kín bên trong có khả năng kháng dầu, chịu nhiệt và chống lại sự ăn mòn từ bụi mực, hóa chất tẩy rửa, dung dịch làm ẩm thường gặp trong xưởng in.

Nhờ độ chính xác cơ khí cao, xy lanh khí nén CAICN80-47 giúp hệ thống phản hồi tín hiệu tức thì, hạn chế rung chấn khi dừng hành trình và giữ áp lực khí nén ổn định. Việc trang bị hoặc thay thế phụ tùng chuẩn mã giúp hệ thống máy in vận hành trơn tru, giảm thiểu thời gian dừng máy do lỗi khí nén, từ đó nâng cao năng suất in ấn và đảm bảo chất lượng sản phẩm in đồng đều trên toàn ca làm việc.

Thông số kỹ thuật

Thông số	Giá trị chi tiết
Tên sản phẩm	Xy lanh khí nén (Pneumatic Air Cylinder)
Mã phụ tùng	CAICN80-47 / CAICN80-01-68081-1
Loại xy lanh	Xy lanh tác động kép (Double Acting)
Đường kính nòng (Bore size)	80 mm
Hành trình (Stroke)	47 mm
Môi chất làm việc	Khí nén (đã qua lọc và tách nước/dầu)
Dải áp suất làm việc	0.15 – 0.9 MPa (1.5 – 9.0 bar)
Nhiệt độ môi trường vận hành	-10°C đến +60°C
Cổng cấp khí (Port size)	Chuẩn ren tiêu chuẩn công nghiệp G / PT
Vật liệu thân xy lanh	Hợp kim nhôm đúc định hình, mạ hóa bề mặt
Vật liệu trục piston	Thép hợp kim mạ crom cứng chịu mài mòn
Hệ thống làm kín (Seals)	Cao su tổng hợp NBR/FKM chuyên dụng kháng dung môi
Kiểu lắp ráp	Bắt bu-lông chân đế / ngàm gá chuyên dụng theo cụm máy

Ứng dụng hoặc Vị trí lắp đặt

Trên hệ thống máy in offset công nghiệp, xy lanh khí nén CAICN80-47 được bố trí tại các vị trí cơ điện đòi hỏi lực ép lớn, độ lặp lại chính xác và tốc độ phản hồi nhanh:

Cụm kẹp và nhả kẽm tự động (Plate Clamping / Auto Plate Loading): Đảm nhiệm lực kẹp chặt bản kẽm vào lô in hoặc kích hoạt chốt khóa mở nhanh khi thay bản, giúp định vị bo kẽm chính xác đến từng micromet.
Cụm rửa chăn in / rửa lô tự động (Automatic Blanket / Roller Washer): Điều khiển việc tỳ/áp thanh gạt vải lau hoặc dàn phun vào bề mặt cao su và rút về sau khi chu trình làm sạch kết thúc.
Cơ cấu đóng/ngắt tiếp xúc cụm lô (Roller Engagement / Clutch Actuator): Điều khiển việc ép hoặc tách các lô cấp mực, lô cấp ẩm vào vị trí làm việc theo lệnh điều khiển trung tâm.
Cụm dẫn hướng và nâng hạ bàn giấy vào/ra (Feeder / Delivery Paper Table): Đóng vai trò trợ lực hoặc khóa hành trình cơ cấu định vị chồng giấy trong cụm nạp và cụm ra giấy.

Các dòng máy tương thích

Xy lanh khí nén CAICN80-47 tương thích với nhiều hệ thống máy in offset tờ rời khổ lớn và khổ vừa:

Mitsubishi Diamond Series: Diamond 1000, Diamond 2000, Diamond 3000 (các model LS, LX, LC).
Mitsubishi Daiya Series: Daiya 1F, Daiya 2F, Daiya 3F, Daiya 4F.
Mitsubishi V3000 Series: V3000LX, V3000LS, V3000LC.

Khuyến nghị về chu kỳ thay thế của loại phụ tùng này

Xy lanh khí nén là chi tiết cơ điện hoạt động liên tục với chu kỳ nạp – xả khí liên tục hàng nghìn lần mỗi ngày, do đó cần được kiểm tra định kỳ và thay thế theo khuyến nghị kỹ thuật:

Chu kỳ kiểm tra bảo dưỡng định kỳ:
- Sau mỗi 3 – 6 tháng (hoặc khoảng 5.000.000 – 10.000.000 lượt in): Kiểm tra độ kín khí tại các đầu nối ren, kiểm tra phớt chặn bụi và độ trơn tru của cần piston; kiểm tra chất lượng khí nén cấp vào (độ sạch của bộ lọc khí và bẫy nước).
Chu kỳ thay thế dự phòng:
- Sau 24 – 36 tháng hoạt động liên tục (hoặc khoảng 30.000.000 – 50.000.000 lượt ép chu kỳ): Nên lên kế hoạch thay mới để tránh sự cố tụt áp bất ngờ làm gián đoạn dây chuyền sản xuất.
Dấu hiệu cảnh báo cần thay thế ngay lập tức:
- Xuất hiện tiếng xì khí nén tại cổ trục hoặc các mối ghép thân xy lanh khi đang duy trì áp lực.
- Tốc độ đóng/mở hoặc kẹp kẽm bị trễ, phản hồi chậm hoặc giật cục, không đạt hành trình thiết kế.
- Bề mặt ty xy lanh bị xước sâu, rỗ lớp mạ hoặc có hiện tượng rò rỉ mỡ bôi trơn/hơi ẩm qua gioăng chắn bụi.
- Lực kẹp không đủ giữ bản kẽm hoặc lô in ổn định, gây sai lệch chồng màu khi in tốc độ cao.

P2P Việt Nam tự hào là nhà cung cấp Phụ tùng Máy In Offset và Máy gia công sau in chất lượng tại Việt Nam, nhập khẩu từ các nước phát triển như Đức, Mỹ, Ý, Nhật, Hàn Quốc và Trung Quốc, có hóa đơn và thông tin nguồn gốc xuất xứ rõ ràng, trung thực.

Quý khách có nhu cầu vui lòng đăng ký tài khoản website và bấm nút THÊM VÀO BÁO GIÁ hoặc gọi Hotline: 0918225885 để được hỗ trợ từ nhân viên kinh doanh.
